نازل لیزر قطعه‌ای کوچک اما اثرگذار در انتهای هد دستگاه برش لیزر است. پرتو لیزر و گاز کمکی از ناحیه مرکزی این قطعه به سمت ورق هدایت می‌شوند؛ بنابراین خرابی، آلودگی یا تنظیم نبودن آن می‌تواند باعث پلیسه، برش ناقص و افزایش مصرف گاز شود.
در این مقاله توضیح می‌دهیم نازل لیزر چیست و چه زمانی باید تعویض شود؟ همچنین نشانه‌هایی را بررسی می‌کنیم که به اپراتور کمک می‌کنند خرابی نازل را از مشکلات لنز، تنظیمات دستگاه و فشار گاز تشخیص دهد.
نازل لیزر چیست و چگونه کار می‌کند؟

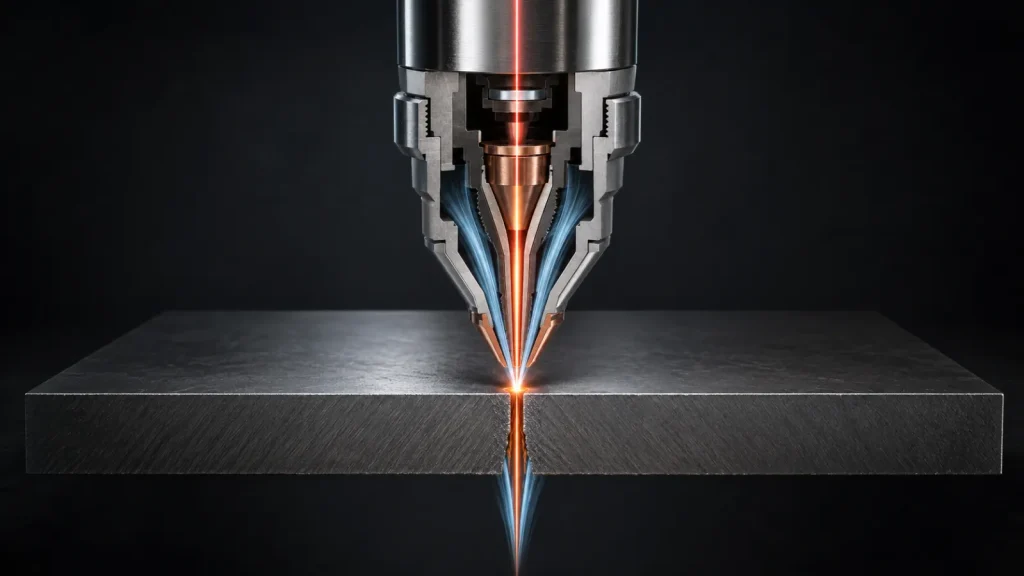

نازل لیزر معمولاً قطعه‌ای فلزی و مصرفی است که به بخش زیرین هد برش متصل می‌شود. روزنه دقیق آن مسیر خروج گاز کمکی—مانند اکسیژن، نیتروژن یا هوای فشرده—را کنترل می‌کند. این گاز مواد مذاب را از شیار برش خارج کرده و بسته به فرایند، به کنترل واکنش و کیفیت لبه کمک می‌کند.
در نتیجه، شکل دهانه، قطر روزنه و هم‌مرکزی نازل اهمیت زیادی دارد.
انواع متداول نازل لیزر
نازل‌ها را می‌توان بر اساس ساختمان و کاربرد به دو گروه رایج تقسیم کرد:
| نوع نازل | کاربرد معمول | نکته مهم |
|---|---|---|
| تک‌لایه | برخی فرایندهای برش با نیتروژن یا هوای فشرده | انتخاب قطر باید مطابق جدول فناوری دستگاه باشد |
| دولایه | معمولاً در بعضی فرایندهای برش با اکسیژن | ساختار داخلی و فاصله لایه‌ها روی جریان گاز اثر دارد |
نازل‌ها همچنین در قطر دهانه، ارتفاع، رزوه، جنس و طراحی داخلی متفاوت‌اند. نوع مناسب را نباید صرفاً بر اساس ظاهر انتخاب کرد؛ مدل هد، جنس و ضخامت ورق، گاز کمکی و جدول پارامترهای سازنده تعیین‌کننده‌اند.
چه زمانی باید نازل لیزر را تعویض کرد؟
برای تعویض نازل لیزر نمی‌توان یک فاصله زمانی ثابت مانند تعداد مشخصی ساعت یا روز تعیین کرد. بهتر است وضعیت قطعه در بازدیدهای روزانه و پس از برخورد احتمالی هد بررسی شود.

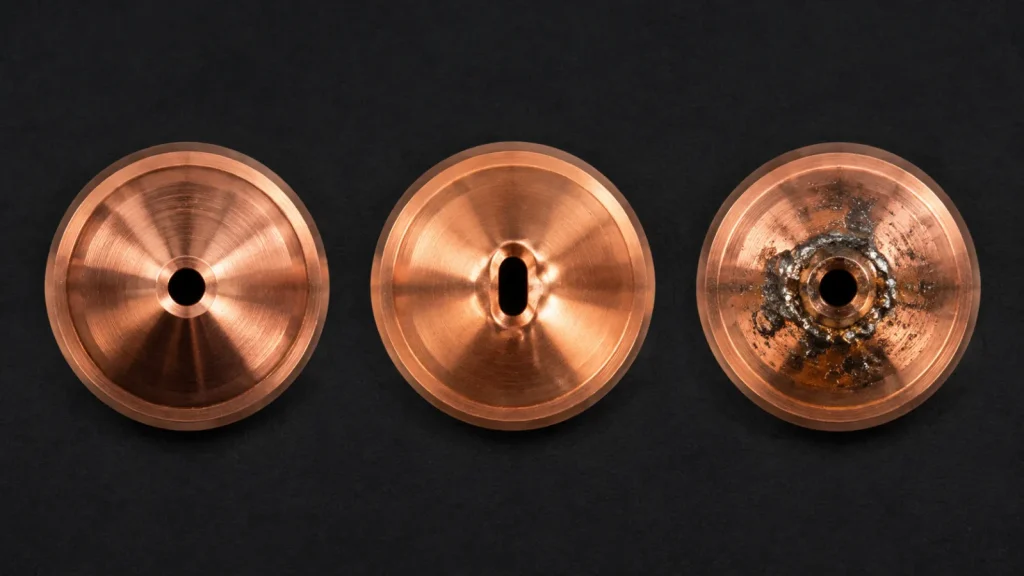

1- آسیب ظاهری دهانه یا بدنه
در موارد زیر معمولاً تعویض ضروری است:
- دهانه نازل بیضی، گشاد یا لب‌پریده شده باشد.
- بدنه بر اثر برخورد با ورق کج شده باشد.
- روی سطح آن ترک، سوختگی یا فرسایش شدید دیده شود.
- مواد مذاب به شکلی چسبیده باشند که بدون آسیب‌زدن جدا نشوند.
- رزوه نازل خراب شده و قطعه به‌درستی روی هد قرار نگیرد.
2- افت مداوم کیفیت برش
خرابی نازل لیزر می‌تواند با نشانه‌های زیر همراه باشد:
- ایجاد پلیسه بیشتر از حالت عادی
- برش ناقص در بخشی از مسیر
- تفاوت کیفیت در جهت‌های مختلف حرکت
- افزایش زبری یا سوختگی لبه‌ها
- ناپایداری فرایند با وجود ثابت‌بودن برنامه و متریال
نازل ناسالم می‌تواند موجب پلیسه و نیاز به دوباره‌کاری شود؛ به همین دلیل برخی ماشین‌های پیشرفته وضعیت و هم‌مرکزی آن را به‌صورت خودکار کنترل می‌کنند.
3- اختلال در جریان گاز کمکی
تغییر شکل یا گرفتگی دهانه، جریان گاز را نامتقارن می‌کند. نتیجه ممکن است تخلیه نامناسب مذاب، افزایش مصرف گاز یا کاهش یکنواختی برش باشد. اگر نازل پس از تمیزکاری اصولی همچنان جریان نامناسبی ایجاد می‌کند، باید تعویض شود.
4- خارج‌شدن نازل از مرکز
پرتو باید از مرکز دهانه عبور کند. اگر تست مرکز نشان دهد هم‌محوری برقرار نیست، ابتدا نازل به روش توصیه‌شده سازنده تنظیم شود. نازلی که کج یا آسیب‌دیده است و مرکز نمی‌شود، قابل‌اعتماد نیست و باید جایگزین شود.
آیا هر افت کیفیتی به معنی خرابی نازل است؟
خیر. این یکی از خطاهای رایج اپراتورهاست. پیش از نتیجه‌گیری درباره خرابی نازل لیزر موارد زیر را بررسی کنید:
- آلودگی یا آسیب لنز محافظ
- فشار و خلوص نامناسب گاز
- نشتی در مسیر گاز
- اشتباه‌بودن نقطه فوکوس
- فاصله نامناسب هد تا ورق
- تنظیم نبودن سنسور ارتفاع
- نادرست‌بودن سرعت، توان یا فرکانس
- زنگ‌زدگی، آلودگی یا تغییر مشخصات ورق
- خارج‌بودن پرتو از مرکز نازل
یک آزمایش ساده و کنترل‌شده می‌تواند به تشخیص کمک کند: پس از بررسی لنز، گاز و مرکز، یک نازل سالم و کاملاً سازگار نصب کنید و کیفیت برش را با همان ورق و پارامترها مقایسه کنید. اگر مشکل باقی ماند، عیب‌یابی باید در بخش‌های دیگر ادامه یابد.
همچنین برای حفظ کیفیت و جلوگیری از آسیب به دستگاه، شناخت قطعات مصرفی اهمیت زیادی دارد. در مقاله «آینه لیزر چیست و چه نقشی در دستگاه دارد؟» با نشانه‌های آسیب آینه آشنا خواهید شد. همچنین مطلب «سرامیک هد لیزر چیست و چرا خراب می‌شود؟» دلایل خرابی این قطعه حساس را بررسی می‌کند. برای آشنایی با نقش عدسی در هد دستگاه نیز پیشنهاد می‌کنیم مقاله «لنز لیزر چیست و چه کاربردی دارد؟» را مطالعه کنید.
چک‌لیست بررسی و تعویض نازل
| مورد بررسی | اقدام مناسب |
|---|---|
| وجود گردوغبار یا ذرات سطحی | تمیزکاری مطابق دستورالعمل دستگاه |
| چسبیدن مذاب به دهانه | تمیزکاری بدون خراش؛ در صورت باقی‌ماندن تغییر شکل باید تعویض صورت بگیرد |
| بیضی‌شدن یا لب‌پریدگی دهانه | تعویض |
| کج‌شدن نازل پس از برخورد | تعویض و بررسی کالیبراسیون هد |
| خارج‌بودن پرتو از مرکز | تنظیم مرکز؛ در صورت تنظیم‌نشدن تعویض شود |
| پلیسه با نازل ظاهراً سالم | بررسی گاز، لنز، فوکوس و پارامترها |
| رزوه خراب یا نصب ناپایدار | تعویض |
| افت کیفیت پس از تمیزکاری و تنظیم | آزمایش با نازل سالم و سازگار |
راهنمای انتخاب نازل جایگزین
هنگام خرید نازل لیزر فقط قیمت یا شباهت ظاهری را در نظر نگیرید. مشخصات زیر باید با هد و فرایند برش سازگار باشند:
- نوع و مدل هد برش
- تک‌لایه یا دولایه‌بودن نازل
- قطر دقیق دهانه
- نوع رزوه، طول و ابعاد قطعه
- جنس و کیفیت ساخت
- توان دستگاه و نوع فرایند برش
- جنس و ضخامت ورق
- نوع و فشار گاز کمکی
کیفیت ساخت نیز مهم است؛ زیرا دقت هندسی دهانه و مقاومت سطح در برابر چسبیدن ذرات روی ثبات برش اثر می‌گذارند.
اشتباهات رایج
- بازکردن گرفتگی دهانه با ابزار زبر یا نامتناسب
- ادامه کار با نازل کج پس از برخورد هد
- انتخاب قطر دهانه بدون توجه به جدول فناوری
- تعویض نازل بدون انجام تست مرکز
- نسبت‌دادن تمام مشکلات برش به نازل
- لمس یا تمیزکردن ناحیه هد در حالت روشن دستگاه
- استفاده از نازل ارزان اما دارای دهانه یا رزوه غیردقیق
نکات ایمنی

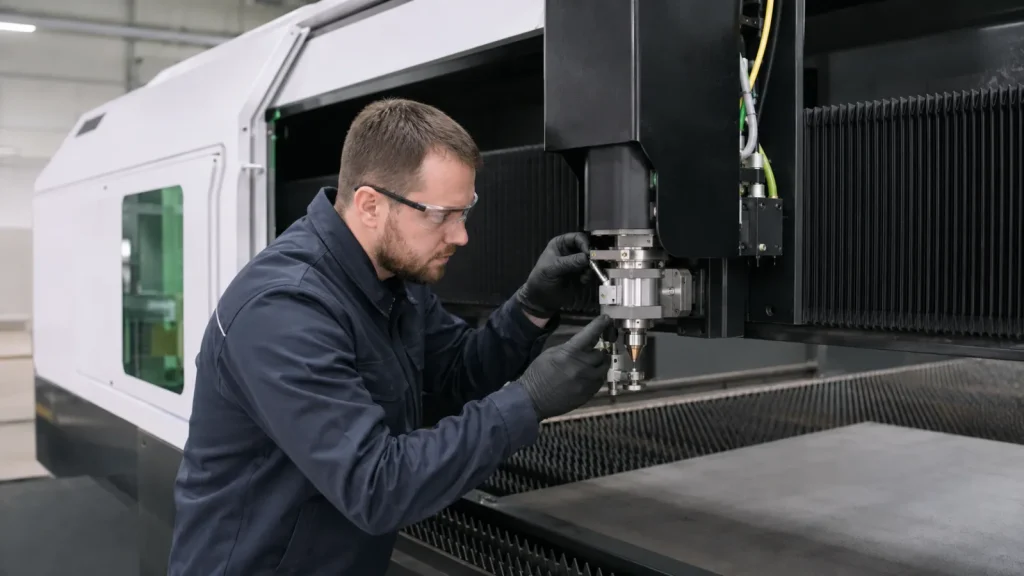

پیش از بازکردن یا نصب نازل لیزر، دستگاه را طبق دستورالعمل سازنده متوقف کرده و از غیرفعال‌بودن تابش و ایمن‌بودن حرکت محورها مطمئن شوید. به دهانه نازل یا مسیر پرتو نگاه نکنید و برای آزمایش از روش معرفی‌شده سازنده استفاده کنید. در مقاله «عینک محافظ اپراتور لیزر چه ویژگی‌هایی دارد؟» با معیارهایی مانند طول موج قابل‌پوشش، چگالی نوری، استاندارد ایمنی، کیفیت لنز و تناسب عینک با نوع دستگاه آشنا می‌شوید تا بتوانید محافظ مناسبی انتخاب کنید.
پس از برخورد شدید هد، تنها به تعویض نازل اکتفا نکنید؛ سرامیک، سنسور ارتفاع، هم‌راستایی پرتو، لنز محافظ و سایر اجزای هد نیز باید توسط فرد آموزش‌دیده بررسی شوند. بازکردن بخش‌های اپتیکی یا دورزدن اینترلاک‌های ایمنی می‌تواند خطرناک و پرهزینه باشد.
نتیجه‌گیری: نازل لیزر چیست و چه زمانی باید تعویض شود؟
در پاسخ به پرسش «نازل لیزر چیست و چه زمانی باید تعویض شود؟» باید گفت نازل قطعه‌ای مصرفی در انتهای هد برش است که خروج دقیق گاز کمکی و هم‌محوری آن با پرتو را ممکن می‌کند. تغییر شکل دهانه، کجی، ترک، خرابی رزوه، آلودگی غیرقابل‌رفع و افت کیفیتی که پس از تنظیم و بررسی سایر عوامل برطرف نمی‌شود، مهم‌ترین دلایل تعویض هستند.
بازدید روزانه، تست مرکز پس از تعویض و انتخاب قطعه مطابق مستندات سازنده، از برش نامناسب و تعویض‌های غیرضروری جلوگیری می‌کند. برای خرید نازل، بهتر است مدل هد، قطر فعلی، نوع گاز و مشخصات فرایند را در اختیار فروشنده متخصص قرار دهید.
