سرعت و دقت حکاکی در دستگاه‌های لیزر مارکینگ تا حد زیادی به نحوه هدایت پرتو لیزر بستگی دارد. گالوو اسکنر یکی از قطعات کلیدی این دستگاه‌هاست که وظیفه کنترل مسیر حرکت پرتو را بر عهده دارد. در این مقاله بررسی می‌کنیم که گالوو اسکنر چیست و در دستگاه مارکینگ چه نقشی دارد، چگونه کار می‌کند و چه تأثیری بر کیفیت حکاکی می‌گذارد.
اگر با دستگاه مارکینگ آشنایی ندارید قبل از این مقاله میتوانید مقاله دستگاه لیزر مارکینگ چیست و چه کاربردهایی دارد؟ را مطالعه کنید.
گالوو اسکنر چیست؟
گالوو اسکنر (Galvo Scanner) یک سیستم اپتومکانیکی است که با استفاده از آینه‌های متحرک، مسیر پرتو لیزر را با سرعت و دقت بالا تغییر می‌دهد.
در دستگاه‌های مارکینگ، این سیستم به لیزر اجازه می‌دهد بدون نیاز به جابه‌جایی مداوم هد یا قطعه کار، طرح‌هایی مانند نوشته، لوگو، شماره سریال و بارکد را روی سطح موردنظر ایجاد کند.
گالوو اسکنر چگونه کار می‌کند؟

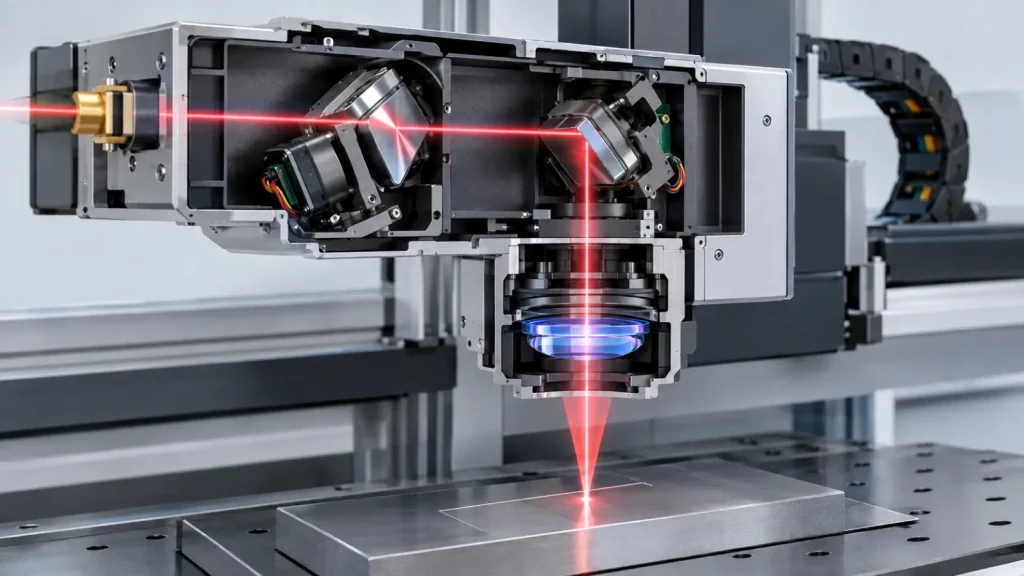

گالوو اسکنر معمولاً از دو آینه متحرک تشکیل شده است که هرکدام توسط یک موتور گالوانومتری کنترل می‌شوند. این آینه‌ها پرتو لیزر را در دو محور X و Y هدایت می‌کنند.
مراحل عملکرد آن عبارت‌اند از:
- منبع لیزر، پرتو موردنیاز برای مارکینگ را تولید می‌کند.
- پرتو وارد مجموعه گالوو اسکنر می‌شود.
- دو آینه با تغییر زاویه، مسیر پرتو را کنترل می‌کنند.
- لنز F-Theta پرتو را روی سطح قطعه متمرکز می‌کند.
- پرتو طبق طرح تعریف‌شده در نرم‌افزار، روی سطح قطعه حرکت می‌کند.
این سیستم به دلیل حرکت آینه‌های سبک، امکان هدایت سریع پرتو را فراهم می‌کند.
نقش گالوو اسکنر در دستگاه مارکینگ چیست؟
گالوو اسکنر مستقیماً بر عملکرد دستگاه مارکینگ تأثیر می‌گذارد. مهم‌ترین نقش‌های آن عبارت‌اند از:
۱. افزایش سرعت حکاکی
با تغییر سریع زاویه آینه‌ها، پرتو لیزر بدون جابه‌جایی مکانیکی سنگین هدایت می‌شود. این ویژگی باعث افزایش سرعت مارکینگ و بهبود بهره‌وری در تولید می‌شود.
۲. بهبود دقت و کیفیت مارکینگ
کنترل دقیق موقعیت پرتو باعث می‌شود جزئیاتی مانند حروف کوچک، خطوط ظریف و کدهای شناسایی با دقت بیشتری حکاکی شوند. البته کیفیت نهایی به تنظیمات لیزر، لنز و جنس قطعه نیز وابسته است.
۳. اجرای طرح‌های پیچیده

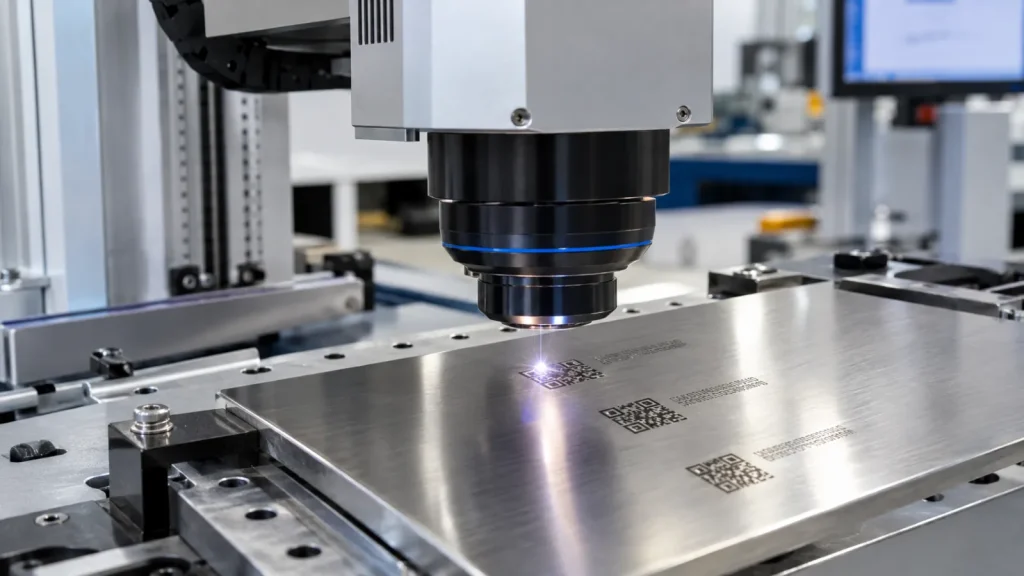

گالوو اسکنر امکان اجرای مسیرهای مختلف را فراهم می‌کند و برای حکاکی لوگو، شماره سریال، کد QR و طرح‌های صنعتی کاربرد دارد.
۴. کاهش حرکت قطعات مکانیکی
در محدوده کاری گالوو، نیازی به حرکت مداوم قطعه یا کل هد لیزر نیست. این ویژگی می‌تواند استهلاک اجزای حرکتی و زمان اجرای عملیات را کاهش دهد.
اجزای اصلی گالوو اسکنر
| قطعه | وظیفه |
|---|---|
| آینه‌های گالوو | تغییر مسیر پرتو در محورهای X و Y |
| موتورهای گالوانومتری | کنترل زاویه آینه‌ها |
| سنسور موقعیت | ارائه بازخورد برای کنترل دقیق حرکت |
| درایور و سیستم کنترل | تبدیل فرمان‌های کنترلی به حرکت آینه‌ها |
| لنز F-Theta | متمرکز کردن پرتو روی سطح کار؛ معمولاً در مجموعه اپتیکی هد نصب می‌شود |
چه عواملی بر عملکرد گالوو اسکنر تأثیر دارند؟
عملکرد گالوو اسکنر به مشخصات فنی و شرایط استفاده از دستگاه بستگی دارد. مهم‌ترین عوامل عبارت‌اند از:
- سرعت اسکن: تعیین‌کننده سرعت جابه‌جایی پرتو در محدوده کاری است.
- دقت موقعیت‌یابی: بر صحت اجرای خطوط و جزئیات طرح تأثیر می‌گذارد.
- کیفیت آینه‌ها: بر بازتاب مناسب پرتو و جلوگیری از اتلاف انرژی مؤثر است.
- هماهنگی با لنز F-Theta: در تعیین ابعاد محدوده حکاکی و کیفیت تمرکز پرتو نقش دارد.
- تنظیمات نرم‌افزاری: کالیبراسیون نامناسب می‌تواند باعث اعوجاج طرح یا ناهماهنگی خطوط شود.
علائم خرابی گالوو اسکنر چیست؟
خرابی یا تنظیم نبودن گالوو اسکنر ممکن است با نشانه‌های زیر همراه باشد:
- لرزش یا موج‌دار شدن خطوط حکاکی
- جابه‌جایی یا تغییر شکل طرح‌ها
- ایجاد صدای غیرعادی از هد اسکنر
- حرکت نامنظم یا متوقف شدن پرتو در یک محور
- کاهش کیفیت مارکینگ در بخش‌هایی از محدوده کاری
این مشکلات همیشه به معنای خرابی گالوو نیستند و ممکن است ناشی از کابل‌ها، برد کنترل، تنظیمات نرم‌افزار یا سایر اجزای اپتیکی باشند.
نکته ایمنی: پیش از هرگونه بررسی، دستگاه باید طبق دستورالعمل سازنده ایمن و خاموش شود. باز کردن هد، تنظیم آینه‌ها و تعمیر موتورهای گالوو باید توسط تکنسین متخصص انجام شود.
هنگام انتخاب گالوو اسکنر به چه نکاتی توجه کنیم؟
برای انتخاب گالوو اسکنر مناسب دستگاه مارکینگ، بررسی موارد زیر ضروری است:
- سازگاری با طول موج و توان منبع لیزر
- سرعت، دقت و پایداری اسکن
- ابعاد دهانه ورودی و محدوده کاری
- سازگاری با برد کنترل و نرم‌افزار دستگاه
- کیفیت ساخت، خدمات تعمیر و دسترسی به قطعات یدکی
انتخاب گالوو صرفاً بر اساس سرعت اعلام‌شده کافی نیست؛ مشخصات سیستم اسکن و لنز باید با کاربرد دستگاه هماهنگ باشند.
نتیجه‌گیری
در پاسخ به سؤال «گالوو اسکنر چیست و در دستگاه مارکینگ چه نقشی دارد؟» می‌توان گفت که گالوو اسکنر وظیفه هدایت دقیق و سریع پرتو لیزر را بر عهده دارد و یکی از عوامل مؤثر بر سرعت، دقت و کیفیت حکاکی است.
انتخاب گالوو مناسب، کالیبراسیون صحیح و نگهداری اصولی می‌تواند به افزایش کیفیت مارکینگ و کاهش توقف‌های دستگاه کمک کند. در صورت مشاهده اختلال در حرکت پرتو یا تغییر شکل طرح‌ها، بهتر است مجموعه اسکنر توسط متخصص بررسی شود.
