اگر پرتو دستگاه بهدرستی هدایت نشود، قدرت برش یا حکاکی کاهش یافته و حتی ممکن است به قطعات اپتیکی آسیب برسد. برای درک علت این مشکلات ابتدا باید بدانیم آینه لیزر چیست و چه نقشی در دستگاه دارد؟
آینه لیزر یک قطعه اپتیکی دقیق با پوشش بازتابدهنده مخصوص است که برای طول موج مشخصی طراحی میشود. این قطعه میتواند در تولید پرتو داخل منبع لیزر یا در هدایت آن به سمت هد و لنز نقش داشته باشد. برای آشنایی کامل با آینه لیزر و نقش آن در دستگاه در ادامه مقاله با ما همراه باشید.
آینه لیزر چگونه کار میکند؟
آینه معمولی برای بازتاب پرتوهای پرقدرت ساخته نشده است؛ اما آینه لیزر دارای زیرلایه و پوششی است که برای طول موج، توان و زاویه تابش معینی طراحی شده است. آینههای تخصصی معمولاً تختی سطح بالا، اتلاف کم و آستانه آسیب لیزری مناسبی دارند.
در یک رزوناتور ساده، معمولاً یک آینه تقریباً تمامبازتابنده و یک آینه نیمهشفاف به نام «کوپلر خروجی» وجود دارد. کوپلر بیشتر نور را به داخل کاواک بازمیگرداند و بخش مشخصی از آن را بهعنوان پرتو قابلاستفاده خارج میکند.
آینه لیزر چیست و چه نقشی در دستگاه دارد؟
نقش آینه به محل استفاده آن بستگی دارد:
| محل استفاده | نقش آینه |
|---|---|
| داخل رزوناتور | ایجاد بازخورد اپتیکی و کمک به تقویت نور |
| خروجی رزوناتور | عبور کنترلشده بخشی از نور بهعنوان پرتو خروجی |
| مسیر انتقال پرتو | تغییر جهت پرتو و رساندن آن به هد |
| بخشهای انتخاب طول موج | بازتاب یا عبور طول موجهای مشخص |
| هد یا اسکنر اپتیکی | هدایت سریع و دقیق پرتو روی قطعه کار |
در دستگاههای برش و حکاکی CO2، معمولاً چند آینه مسیر، پرتو را به هد متحرک میرسانند. تنظیم نبودن هر آینه باعث میشود پرتو در نقاط مختلف میز از مرکز لنز عبور نکند. در مقابل، بعضی لیزرهای فایبر از بازتابدهندههایی مانند توری براگ فیبری استفاده میکنند و الزاماً آینههای مسیر مشابه دستگاه CO2 ندارند.
انواع اصلی آینه لیزر
آینه تمامبازتابنده
بخش بسیار زیادی از پرتو را بازمیگرداند و معمولاً در رزوناتور یا مسیر انتقال نور استفاده میشود.
کوپلر خروجی
آینهای با بازتاب جزئی است که هم بازخورد لازم برای عملکرد لیزر را فراهم میکند و هم بخشی از نور را بهعنوان خروجی عبور میدهد.
آینه دیالکتریک
پوشش چندلایه آن برای طول موج یا محدوده باریکی از طول موجها بهینه میشود. این نوع آینه میتواند بازتاب بالا و اتلاف کمی داشته باشد.
آینه فلزی
از پوششهایی مانند طلا، نقره یا آلومینیوم بهره میبرد و بسته به پوشش، محدوده طول موج وسیعتری را پوشش میدهد. انتخاب آن باید براساس دیتاشیت دستگاه انجام شود.

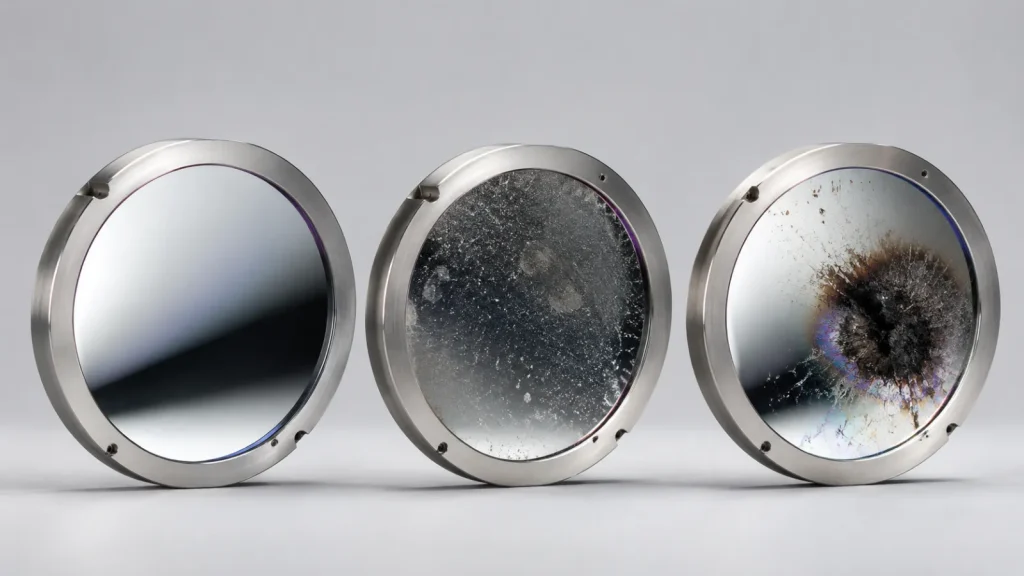

نشانههای کثیفی، تنظیم نبودن یا خرابی آینه
موارد زیر میتوانند به وجود مشکل در آینه لیزر یا همراستایی مسیر اپتیکی اشاره کنند:
- کاهش قدرت برش یا حکاکی
- تفاوت توان در بخشهای مختلف میز
- ناقصبودن برش در گوشههای دستگاه
- تغییر شکل یا جابهجایی نقطه پرتو
- داغشدن غیرعادی نگهدارنده آینه
- مشاهده لکه، سوختگی، خراش یا کدری روی سطح
این علائم فقط به آینه مربوط نیستند؛ آلودگی لنز، افت توان تیوب یا سورس، ایراد فوکوس و مشکلات منبع تغذیه نیز میتوانند علائم مشابهی ایجاد کنند.
هنگام انتخاب آینه لیزر چه مواردی مهم است؟
پیش از خرید یا تعویض، این مشخصات را بررسی کنید:
- طول موج لیزر
- توان متوسط و توان پیک
- قطر و ضخامت آینه
- جنس زیرلایه و نوع پوشش
- زاویه برخورد پرتو
- آستانه آسیب لیزری
- نوع دستگاه و محل نصب
- مشخصات اعلامشده در دفترچه یا دیتاشیت سازنده
صرفاً یکسانبودن قطر آینه به معنای سازگاری آن با دستگاه نیست. آینه نامتناسب میتواند بخشی از انرژی را جذب کند، گرم شود و بهسرعت آسیب ببیند.
نگهداری و اشتباهات رایج
- سطح آینه را با دست لمس نکنید.
- برای تمیزکاری از دستمال معمولی یا شوینده نامشخص استفاده نکنید.
- آینه سالم را بدون دلیل تنظیم نکنید.
- پیچهای تنظیم را همزمان و به مقدار زیاد نچرخانید.
- آینه سوخته یا دارای پوشش پوستهشده را دوباره استفاده نکنید.
- روش و ماده تمیزکننده را از دستورالعمل سازنده بررسی کنید.
نکات ایمنی
پرتو بسیاری از دستگاههای صنعتی نامرئی است و بازتاب آن میتواند به چشم یا پوست آسیب جدی وارد کند. پیش از بازرسی، تمیزکاری یا تعویض آینه، دستگاه را خاموش و منبع انرژی آن را ایمن کنید. هرگز برای مشاهده مسیر پرتو مستقیماً به آینه، لنز یا خروجی دستگاه نگاه نکنید. همراستاسازی باید طبق دستورالعمل سازنده، با تجهیزات حفاظتی متناسب با طول موج و توسط فرد آموزشدیده انجام شود.
برای انتخاب مناسب عینک لیزر میتوانید مقاله عینک محافظ اپراتور لیزر چه ویژگیهایی دارد؟ را در مجله فایند لیزر مطالعه کنید.
نتیجهگیری
در پاسخ به پرسش آینه لیزر چیست و چه نقشی در دستگاه دارد؟ میتوان گفت این قطعه وظیفه ایجاد بازخورد اپتیکی، استخراج کنترلشده نور یا هدایت دقیق پرتو را بر عهده دارد. سلامت پوشش، سازگاری با طول موج و تنظیم صحیح آینه لیزر مستقیماً بر توان، کیفیت و پایداری عملکرد دستگاه اثر میگذارد.
اگر قصد خرید یا تعویض آینه را دارید، مدل دستگاه، طول موج، توان و ابعاد قطعه فعلی را بررسی کرده و برای انتخاب نهایی از دیتاشیت سازنده یا نظر متخصص استفاده کنید.
