اگر کیفیت برش، حکاکی یا جوشکاری دستگاه کاهش یافته باشد، یکی از قطعاتی که باید بررسی شود لنز لیزر است. لنز وظیفه دارد پرتو را هدایت یا روی نقطه مشخصی متمرکز کند. بنابراین نوع، سلامت و فاصله کانونی آن مستقیماً بر دقت و کیفیت فرایند اثر میگذارد.
در این مقاله توضیح میدهیم لنز لیزر چیست و چه کاربردی دارد، چه انواعی دارد و هنگام انتخاب آن باید چه مشخصاتی را بررسی کرد.
لنز لیزر چگونه کار میکند؟
پرتو خروجی لیزر معمولاً باید پیش از رسیدن به سطح کار، کنترل و متمرکز شود. لنز لیزر با تغییر مسیر پرتوها، انرژی را در یک ناحیه کوچکتر جمع میکند. محل تجمع پرتو «نقطه کانونی» نام دارد.
هرچه تمرکز پرتو دقیقتر باشد، چگالی انرژی در نقطه تابش بیشتر میشود. البته عملکرد واقعی فقط به لنز وابسته نیست و عواملی مانند تنظیم فوکوس، همراستایی اپتیکی، کیفیت پرتو، توان دستگاه و تمیزی مسیر نوری نیز مؤثرند.
لنز لیزر چیست و چه کاربردی دارد؟
مهمترین کاربرد لنز لیزر رساندن پرتو به شکل مناسب به سطح هدف است. کاربرد دقیق آن با توجه به نوع دستگاه متفاوت خواهد بود:
- برش ورقهای فلزی یا مواد غیرفلزی
- حکاکی و مارکینگ قطعات
- جوشکاری لیزری
- تمیزکاری و لایهبرداری لیزری
- تجهیزات اندازهگیری و آزمایشگاهی
- برخی دستگاههای پزشکی و زیبایی
- توسعه یا همگراکردن پرتو در سامانههای اپتیکی
در دستگاه برش، لنز باید پرتو را در محل مناسبی نسبت به سطح یا ضخامت قطعه متمرکز کند. در دستگاه مارکینگ، معمولاً به سطح کاری مشخص، سرعت اسکن و یکنواختی فوکوس توجه میشود.
انواع لنزهای مورد استفاده در دستگاههای لیزر
| نوع لنز | وظیفه اصلی | کاربرد رایج |
|---|---|---|
| لنز فوکوس | متمرکزکردن پرتو | برش، جوشکاری و حکاکی |
| لنز کولیماتور | موازیکردن پرتو | هدهای لیزر فایبر |
| لنز F-Theta | حفظ فوکوس در سطح اسکن | دستگاههای مارکینگ |
| لنز گسترشدهنده پرتو | افزایش قطر پرتو | سامانههای اپتیکی و آزمایشگاهی |
| لنز دستگاه CO2 | فوکوس پرتو مادونقرمز CO2 | برش و حکاکی غیرفلزات |
جنس و پوشش اپتیکی این لنزها یکسان نیست. برای مثال، لنزی که برای طول موج دستگاه CO2 طراحی شده، معمولاً جایگزین مناسبی برای سیستم فایبر نیست.

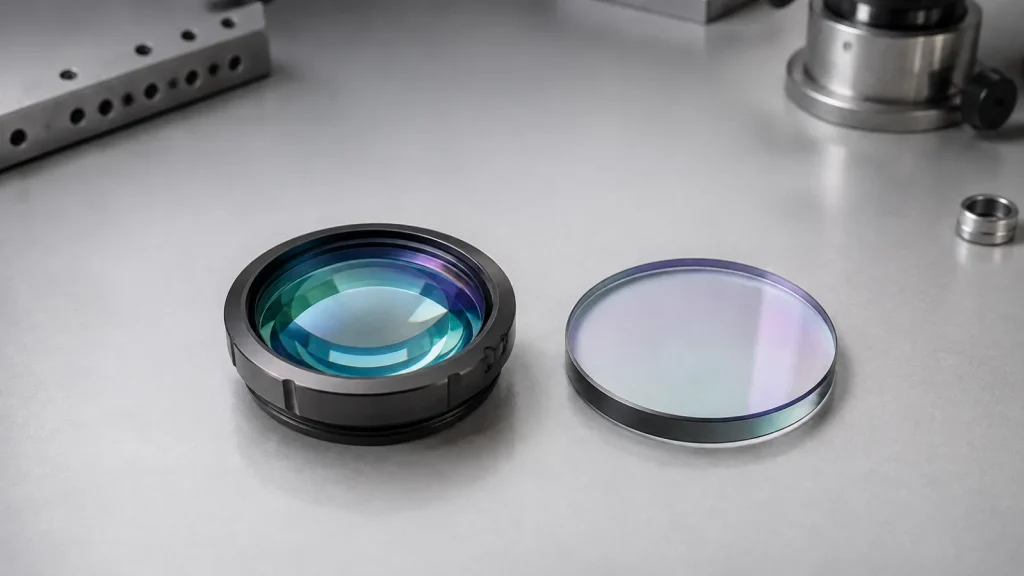

تفاوت لنز فوکوس و شیشه محافظ
لنز فوکوس و شیشه محافظ دو قطعه متفاوتاند:
- لنز فوکوس مسیر پرتو را تغییر داده و آن را متمرکز میکند.
- شیشه یا پنجره محافظ، از اجزای داخلی هد در برابر دود، گردوغبار، پاشش مذاب و آلودگی محافظت میکند.
شیشه محافظ معمولاً یک قطعه مصرفی است و آلودگی یا آسیب آن ممکن است پیش از خرابی لنز اصلی باعث افت عملکرد دستگاه شود. تعویض این دو قطعه با یکدیگر یا استفاده از مدل ناسازگار میتواند عملکرد و ایمنی سیستم را مختل کند.
هنگام انتخاب لنز لیزر چه نکاتی مهم است؟
برای انتخاب لنز لیزر مناسب، فقط قطر ظاهری قطعه را ملاک قرار ندهید. مشخصات زیر باید بررسی شوند:
- طول موج لیزر
- نوع منبع؛ مانند فایبر یا CO2
- توان و حالت کاری دستگاه
- قطر و ضخامت لنز
- فاصله کانونی
- جنس زیرلایه و نوع پوشش اپتیکی
- مدل هد و جایگاه نصب
- نوع کاربرد و جنس قطعه کار
- اطلاعات دیتاشیت یا توصیه سازنده
فاصله کانونی کوتاه معمولاً نقطه کوچکتر و تمرکز بیشتری ایجاد میکند، اما عمق فوکوس محدودتری دارد. فاصله کانونی بلند میتواند برای بعضی قطعات ضخیمتر مناسب باشد؛ بااینحال، انتخاب نهایی باید براساس طراحی دستگاه و نوع فرایند انجام شود.
علائم خرابی یا آلودگی لنز
موارد زیر میتوانند نشانه آلودگی، تنظیم نبودن یا آسیبدیدگی لنز لیزر باشند:
- افت کیفیت یا یکنواختی برش
- نیاز به توان بیشتر برای انجام کار مشابه
- ایجاد پلیسه یا کامل نشدن برش
- بزرگ یا نامنظم شدن نقطه تابش
- مشاهده لکه، کدری، خراش یا سوختگی روی اپتیک
- گرمشدن غیرعادی بخش اپتیکی
- تغییر مکرر کیفیت پردازش
این نشانهها الزاماً به معنی خرابی لنز نیستند. تنظیم فوکوس، نازل، فشار گاز، آلودگی شیشه محافظ، همراستایی هد و وضعیت منبع نیز باید بررسی شوند.
اشتباهات رایج در نگهداری لنز
- لمس سطح اپتیکی با دست
- تمیزکردن لنز با پارچه معمولی
- استفاده از محلول نامناسب
- نصب لنز در جهت نادرست
- ادامه کار با لنز ترکخورده یا سوخته
- تعویض قطعه بدون بررسی طول موج و پوشش آن
- بازکردن هد در محیط آلوده
نکات ایمنی
پیش از بررسی یا تعویض لنز، دستگاه باید مطابق دستورالعمل سازنده خاموش و ایمنسازی شود. به پرتو مستقیم یا بازتابی نگاه نکنید و تصور نکنید نبود نور مرئی به معنای نبود تابش خطرناک است. در سیستمهای پرتوان، بازکردن هد، تنظیم مسیر اپتیکی و تعمیر تخصصی باید توسط تکنسین آموزشدیده انجام شود.
برای تمیزکردن لنز نیز از ابزار، دستکش بدون پودر و محلول مورد تأیید سازنده استفاده کنید. تمیزکاری نادرست میتواند پوشش اپتیکی را تخریب کند.
نتیجهگیری
در پاسخ به این سؤال که لنز لیزر چیست و چه کاربردی دارد، میتوان گفت لنز لیزر قطعهای اپتیکی برای کنترل و متمرکزکردن پرتو است که نقش مهمی در کیفیت برش، حکاکی، جوشکاری و مارکینگ دارد. طول موج، فاصله کانونی، پوشش اپتیکی، ابعاد و سازگاری با هد از مهمترین معیارهای انتخاب آن هستند.
اگر مدل دقیق لنز را نمیدانید، پیش از خرید مشخصات منبع، طول موج، توان، مدل هد و ابعاد قطعه فعلی را بررسی کرده یا از یک متخصص کمک بگیرید.
