برخورد نازل با ورق، تجمع پلیسه و نصب نادرست میتواند قطعهای کوچک در انتهای هد برش را بشکند و دستگاه را متوقف کند. این قطعه سرامیک هد لیزر نام دارد و علاوه بر نگهداری نازل، در عملکرد سنسور کنترل ارتفاع نیز نقش مهمی ایفا میکند. در این مقاله بررسی میکنیم سرامیک هد لیزر چیست و چرا خراب میشود، خرابی آن چه نشانههایی دارد و چگونه میتوان عمرش را افزایش داد.
سرامیک هد لیزر چیست و چه وظیفهای دارد؟

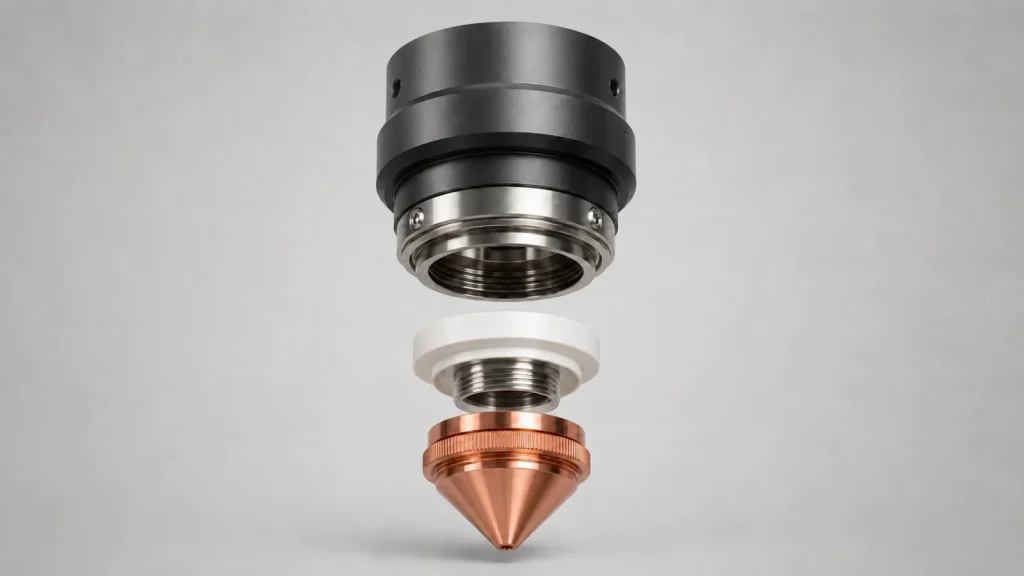

سرامیک هد یا سرامیک نازل، معمولاً در پایین هد برش فایبر لیزر نصب میشود. نازل به بخش فلزی این قطعه متصل شده و مجموعه سرامیک نیز روی هد قرار میگیرد.
وظایف اصلی آن عبارتاند از:
- نگهداشتن نازل در امتداد مناسب مسیر پرتو
- ایجاد عایق الکتریکی میان نازل و بدنه هد
- انتقال سیگنال نازل به سامانه حسگر خازنی در مدلهای مرتبط
- امکان جداشدن یا شکست کنترلشده هنگام بعضی برخوردها، برای کاهش انتقال ضربه به اجزای گرانتر هد
سرامیک در برابر حرارت مقاوم است، اما شکنندگی دارد. بنابراین مقاومبودن آن در برابر دما به معنی تحمل ضربه یا فشار زیاد نیست.
چرا سرامیک هد لیزر خراب میشود؟

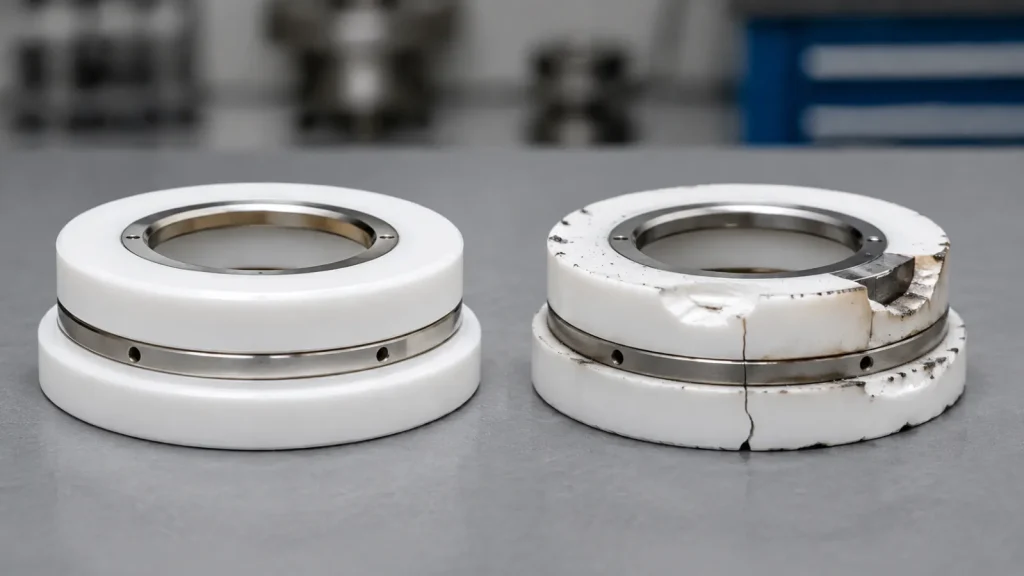

۱. برخورد نازل با ورق
شایعترین علت شکستگی سرامیک هد لیزر، برخورد نازل با ورق، قطعه بلندشده یا پلیسههای روی سطح است. این اتفاق ممکن است بر اثر تنظیم نادرست ارتفاع، تابداشتن ورق، خطای کالیبراسیون یا چیدمان نامناسب قطعات رخ دهد.
۲. پاشش مذاب و آلودگی
هنگام سوراخکاری یا برش نامناسب، ذرات مذاب میتوانند به نازل و اطراف سرامیک بچسبند. تجمع این مواد ممکن است باعث اختلال در سیگنال خازنی، افزایش حرارت موضعی یا برخورد نازل با سطح کار شود.
۳. نصب نادرست یا فشار بیشازحد
کجبستن سرامیک، قرار نگرفتن کامل آن در نشیمنگاه یا سفتکردن بیشازحد مهره میتواند تنش داخلی ایجاد کند. در این حالت ممکن است قطعه هنگام نصب سالم به نظر برسد، اما پس از مدت کوتاهی ترک بخورد.
۴. نازل آسیبدیده یا نامناسب
نازل کج، دفرمه یا ناسازگار میتواند فشار نامتوازن به سرامیک وارد کند. استفاده از نازل با رزوه نامناسب نیز خطر آسیبدیدن بخش فلزی سرامیک را افزایش میدهد.
۵. گرمای غیرعادی
فوکوس اشتباه، اپتیک آلوده، برش نامناسب یا بازتاب شدید ممکن است دمای مجموعه انتهایی هد را افزایش دهد. سرامیک تحمل حرارتی خوبی دارد، اما تغییر شدید یا نامتقارن دما میتواند همراه با تنش مکانیکی به ترکخوردگی منجر شود.
۶. کیفیت پایین یا ناسازگاری قطعه
شباهت ظاهری به معنی سازگاری کامل نیست. اختلاف در قطر، ارتفاع، رزوه، کانکتور یا مشخصات الکتریکی میتواند عملکرد سنسور ارتفاع را مختل کند و احتمال برخورد را افزایش دهد.
نشانهها و علتهای احتمالی خرابی
| نشانه | علت احتمالی | اقدام اولیه ایمن |
|---|---|---|
| ترک یا لبپریدگی | ضربه یا سفتکردن زیاد | توقف دستگاه و تعویض قطعه |
| شکستن مکرر سرامیک | برخورد هد، ورق تابدار یا کالیبراسیون غلط | بررسی علت برخورد پیش از نصب قطعه جدید |
| نوسان ارتفاع هد | آلودگی نازل، اتصال نامناسب یا اختلال سنسور | تمیزکاری مجاز و اجرای کالیبراسیون طبق دفترچه |
| شلشدن یا کجشدن نازل | خرابی رزوه یا نصب اشتباه | بررسی نازل و سرامیک |
| ارور سنسور خازنی | آلودگی، کابل معیوب یا سرامیک ناسازگار | بررسی توسط تکنسین متخصص |
| افت کیفیت برش | انحراف نازل یا فاصله نامناسب | بررسی هممرکزی و سلامت اجزای انتهایی هد |
این علائم همیشه به معنی خرابی قطعی سرامیک نیستند. نازل، کابل سنسور، برد کنترل ارتفاع، ارت دستگاه و تنظیمات کالیبراسیون نیز باید بررسی شوند.
چگونه سرامیک هد لیزر را بررسی کنیم؟
پس از خاموشکردن دستگاه طبق دستورالعمل سازنده و ایمنسازی تجهیزات، بررسی ظاهری میتواند موارد زیر را مشخص کند:
- وجود ترک، شکستگی یا لبپریدگی
- سوختگی یا تغییر رنگ غیرعادی
- کجشدن بخش فلزی
- آسیب رزوه نازل
- وجود پلیسه و آلودگی زیاد
- لقبودن نازل یا سرامیک
اگر قطعه ترک دارد، استفاده مجدد از آن منطقی نیست. چسبکاری، تراشدادن یا تعمیر غیراصولی ممکن است هممحوری نازل و عملکرد سنسور ارتفاع را مختل کند.
چگونه عمر سرامیک هد را افزایش دهیم؟
این اقدامات احتمال خرابی زودرس را کاهش میدهند:
- ورق تابدار یا دارای قطعات بلندشده را پیش از برش اصلاح کنید.
- کالیبراسیون ارتفاع را مطابق دستورالعمل سازنده انجام دهید.
- نازل و اطراف سرامیک را مرتب بررسی و به روش مجاز تمیز کنید. سلامت نازل نیز بر عمر سرامیک هد تأثیر مستقیم دارد. نازل کج، فرسوده یا آلوده میتواند جریان گاز و فاصله هد تا ورق را مختل کند. برای آشنایی با نشانههای خرابی و زمان مناسب تعویض، مقاله «نازل لیزر چیست و چه زمانی باید تعویض شود؟» را مطالعه کنید.
- پارامترهای سوراخکاری را متناسب با جنس و ضخامت ورق تنظیم کنید.
- سرامیک و نازل را بدون فشار اضافی نصب کنید.
- از قطعه دقیقاً سازگار با برند و مدل هد استفاده کنید.
- پس از هر برخورد، فقط سرامیک را تعویض نکنید؛ علت برخورد را نیز پیدا کنید.
- سلامت شیشه محافظ، نازل و مسیر گاز را در برنامه نگهداری دورهای قرار دهید.
هنگام خرید سرامیک هد لیزر به چه نکاتی توجه کنیم؟
پیش از خرید، فقط به ظاهر یا قطر قطعه اکتفا نکنید. موارد زیر باید کنترل شوند:
- برند و مدل دقیق هد برش
- کد فنی سرامیک قبلی
- نوع و رزوه نازل
- ابعاد و ارتفاع قطعه
- نوع اتصال الکتریکی
- کیفیت بخش سرامیکی و فلزی
- سازگاری با سامانه کنترل ارتفاع
- اعتبار فروشنده و امکان تطبیق قطعه
بهتر است عکس پلاک هد، سرامیک قبلی و کد فنی آن را در اختیار فروشنده قرار دهید. قطعه نامتناسب ممکن است نصب شود، اما اندازهگیری ارتفاع یا هممحوری نازل را میتواند دچار مشکل کند.
نتیجهگیری
سرامیک هد لیزر قطعهای عایق و مصرفی است که نازل را نگه میدارد و در بسیاری از دستگاهها در کنترل فاصله هد تا ورق نقش دارد. برخورد با ورق، پاشش مذاب، نصب اشتباه، حرارت غیرعادی و استفاده از قطعه ناسازگار مهمترین دلایل خرابی آن هستند.
تعویض سرامیک شکسته ضروری است، اما اگر علت اصلی برخورد یا خطای ارتفاع برطرف نشود، قطعه جدید نیز دوباره آسیب خواهد دید. برای انتخاب مدل مناسب یا تشخیص خرابیهای تکرارشونده، مشخصات هد و کد قطعه را با یک تأمینکننده یا تعمیرکار متخصص بررسی کنید.
