هد لیزر یکی از مهم‌ترین بخش‌های دستگاه‌های برش لیزری است که وظیفه هدایت و متمرکز کردن پرتو لیزر روی قطعه کار را بر عهده دارد. عملکرد صحیح این قطعه تأثیر مستقیمی بر دقت برش، کیفیت لبه‌ها و سرعت تولید دارد. اما هد لیزر چیست و چه اجزایی دارد؟ در این مقاله با ساختار هد لیزر، قطعات اصلی آن و نکات مهم نگهداری آشنا می‌شویم.
هد لیزر چیست و چگونه کار می‌کند؟
هد لیزر یا Laser Head مجموعه‌ای از قطعات اپتیکی و مکانیکی است که پرتو تولیدشده توسط سورس لیزر را به محل پردازش هدایت می‌کند.
در دستگاه‌های برش فایبر، پرتو از طریق فیبر نوری وارد هد شده و پس از عبور از سیستم اپتیکی، روی سطح فلز متمرکز می‌شود. هم‌زمان، گاز کمکی از نازل خارج شده و به خروج مواد مذاب از محل برش کمک می‌کند.
هد لیزر بسته به کاربرد دستگاه می‌تواند برای برش، جوشکاری یا حکاکی طراحی شده باشد. در ادامه، اجزای هد برش لیزر فایبر را بررسی می‌کنیم.

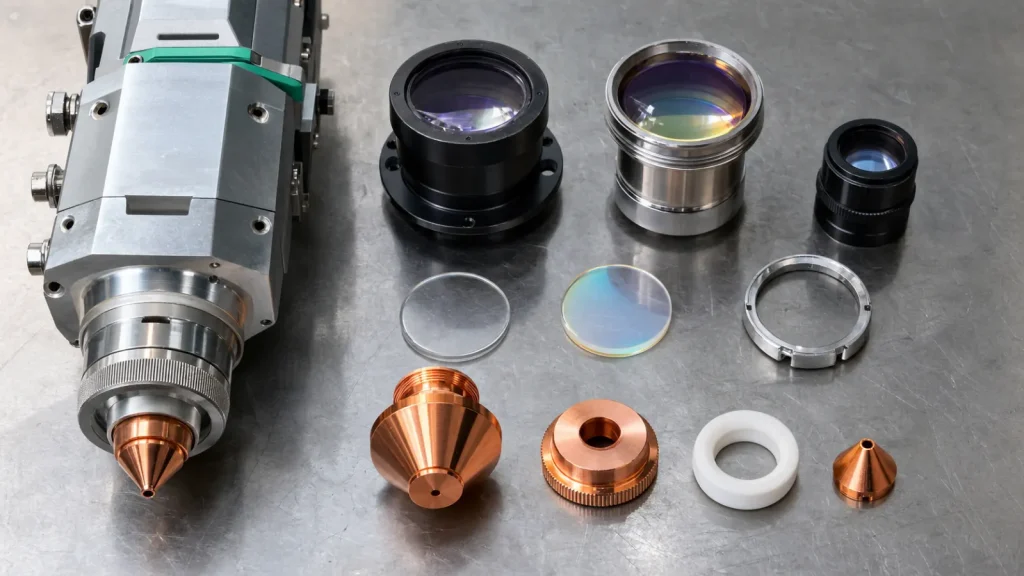

اجزای اصلی هد لیزر کدام‌اند؟
۱. لنز کولیماتور (Collimator Lens)
لنز کولیماتور پرتو واگرای خروجی فیبر نوری را به پرتویی تقریباً موازی تبدیل می‌کند تا برای مرحله فوکوس آماده شود. آسیب یا آلودگی این لنز می‌تواند کیفیت پرتو و عملکرد برش را کاهش دهد.
۲. لنز فوکوس (Focus Lens)
لنز فوکوس پرتو لیزر را در نقطه‌ای کوچک متمرکز می‌کند تا چگالی توان لازم برای برش ایجاد شود. تنظیم صحیح موقعیت فوکوس برای دستیابی به برش دقیق و یکنواخت ضروری است.
۳. شیشه محافظ (Protective Window)
شیشه محافظ از ورود گردوغبار، دود و پاشش مواد مذاب به بخش‌های حساس اپتیکی جلوگیری می‌کند. این قطعه از قطعات مصرفی مهم هد لیزر است و باید به‌صورت دوره‌ای بررسی و در صورت آسیب یا آلودگی غیرقابل‌رفع تعویض شود.
۴. نازل لیزر (Laser Nozzle)
نازل در قسمت انتهایی هد قرار دارد و گاز کمکی مانند نیتروژن یا اکسیژن را به ناحیه برش هدایت می‌کند. قطر، نوع و وضعیت نازل بر جریان گاز و کیفیت نهایی برش تأثیر می‌گذارد.
۵. سرامیک هد لیزر (Ceramic Ring)
سرامیک معمولاً بین مجموعه نازل و بدنه هد قرار می‌گیرد. این قطعه نقش عایق الکتریکی و نگهدارنده نازل را دارد و در هدهای مجهز به سنسور خازنی، بخشی از مجموعه اندازه‌گیری فاصله محسوب می‌شود.
۶. سنسور ارتفاع (Height Sensor)
سنسور ارتفاع در بسیاری از هدهای برش فایبر با اندازه‌گیری خازنی، فاصله نازل تا سطح ورق را کنترل می‌کند. این قابلیت به حفظ فاصله مناسب هنگام حرکت روی سطوح مختلف کمک می‌کند.
۷. سیستم خنک‌کننده و اتصالات هد
هدهای صنعتی معمولاً دارای مسیرهای خنک‌کاری، ورودی گاز و اتصال فیبر نوری هستند. خنک‌کاری مناسب از افزایش بیش‌ازحد دمای اجزای حساس جلوگیری می‌کند.
ساختار و تعداد این اجزا ممکن است با توجه به برند و مدل هد متفاوت باشد.

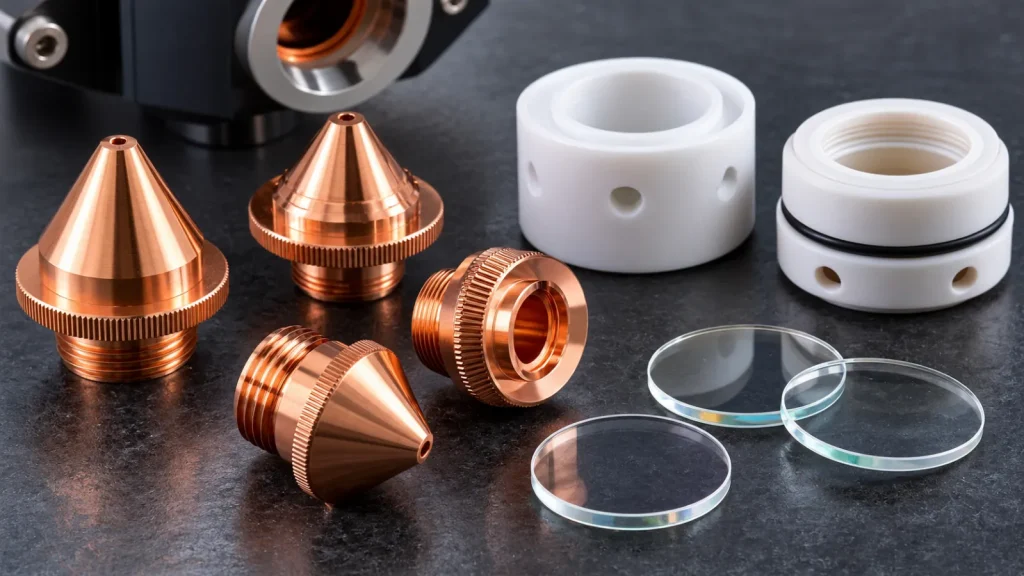

کدام قطعات هد لیزر مصرفی هستند؟
برخی از قطعات هد به دلیل تماس بیشتر با آلودگی و شرایط سخت کاری نیازمند بررسی یا تعویض دوره‌ای هستند.
| قطعه | وظیفه اصلی | نشانه احتمالی مشکل |
|---|---|---|
| شیشه محافظ | محافظت از لنزها | افت کیفیت برش، لکه یا سوختگی |
| نازل | هدایت گاز کمکی | برش نامنظم و افزایش پلیسه |
| سرامیک | عایق و نگهدارنده نازل | ترک‌خوردگی و خطای ارتفاع |
| لنز فوکوس | تمرکز پرتو | کاهش کیفیت برش یا اختلال فوکوس |
لنز فوکوس نیز ممکن است نیازمند تعویض شود، اما برخلاف شیشه محافظ و نازل، معمولاً یک قطعه مصرفی با تعویض مکرر محسوب نمی‌شود.
برای آشنایی بیشتر با قطعات مصرفی لیزر میتوانید مقاله قطعات مصرفی دستگاه لیزر کدام‌اند؟ را مطالعه کنید.

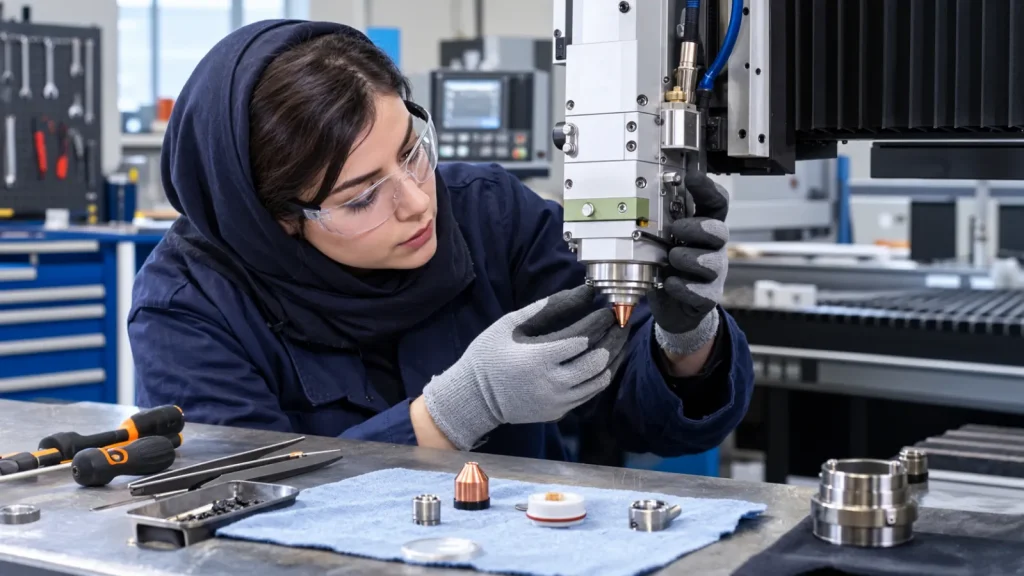

چگونه از هد لیزر نگهداری کنیم؟
برای جلوگیری از آسیب به هد لیزر و افزایش عمر قطعات آن، رعایت نکات زیر ضروری است:
- بررسی وضعیت نازل و شیشه محافظ طبق دستورالعمل سازنده
- کنترل فشار، کیفیت و خلوص گاز کمکی
- اطمینان از عملکرد صحیح سیستم خنک‌کننده
- جلوگیری از ورود گردوغبار به مسیر اپتیکی
- بررسی خطاهای سنسور ارتفاع و فاصله نازل از قطعه کار
نکته ایمنی: باز کردن بخش‌های اپتیکی و تعمیر هد باید توسط افراد آموزش‌دیده، پس از ایمن‌سازی دستگاه و مطابق دستورالعمل سازنده انجام شود.
هنگام خرید هد لیزر به چه نکاتی توجه کنیم؟
انتخاب هد مناسب باید بر اساس توان و طول موج سورس، نوع کاربرد، نوع اتصال فیبر، سازگاری با کنترلر دستگاه، سیستم خنک‌کننده و دسترسی به قطعات یدکی انجام شود.
همچنین هنگام خرید قطعات مصرفی، سازگاری دقیق آن‌ها با مدل هد اهمیت زیادی دارد؛ زیرا شباهت ظاهری قطعات به معنی یکسان بودن مشخصات فنی آن‌ها نیست.
نتیجه‌گیری
در پاسخ به سؤال هد لیزر چیست و چه اجزایی دارد؟ می‌توان گفت هد لیزر مجموعه‌ای از قطعات اپتیکی، مکانیکی و کنترلی است که پرتو را برای انجام عملیات برش هدایت و متمرکز می‌کند. لنز کولیماتور، لنز فوکوس، شیشه محافظ، نازل، سرامیک و سنسور ارتفاع از مهم‌ترین اجزای هد برش لیزر هستند.
شناخت این قطعات و نگهداری صحیح آن‌ها به حفظ کیفیت برش و کاهش هزینه‌های تعمیر کمک می‌کند. برای تهیه قطعات سازگار با دستگاه خود، میتوانید از راهنمایی تأمین‌کنندگان تخصصی قطعات لیزر استفاده کنید.
