انتخاب دستگاه لیزر فقط به توان خروجی، برند یا قیمت آن محدود نمیشود. یکی از مهمترین بخشهایی که نوع کاربرد، کیفیت برش یا حکاکی، هزینه نگهداری، مصرف انرژی، ایمنی و حتی نوع قطعات مصرفی دستگاه را مشخص میکند، منبع لیزر است.
به همین دلیل آشنایی با انواع منبع لیزر برای خریداران دستگاه، اپراتورها، تکنسینها و حتی مدیران کلینیکهای زیبایی اهمیت زیادی دارد.
وقتی درباره «انواع منبع لیزر و نحوه عملکرد هر کدام» صحبت میکنیم، در واقع میخواهیم بدانیم هر لیزر انرژی خود را از کجا تولید میکند، محیط فعال یا Gain Medium آن چیست، نور لیزر با چه طول موجی تولید میشود و این طول موج برای چه متریال یا کاربردی مناسبتر است.
برای مثال، منبع لیزر فایبر در برش و جوش فلزات کاربرد زیادی دارد، در حالی که لیزر CO2 بیشتر برای چوب، پلکسی، چرم، پارچه و برخی کاربردهای غیر فلزی شناخته میشود.
در این مقاله با زبان ساده اما فنی، مهمترین انواع منبع لیزر را بررسی کرده و توضیح میدهیم هر کدام چگونه کار میکنند، چه کاربردهایی دارند و هنگام انتخاب آنها باید به چه نکاتی توجه کرد.
منبع لیزر چیست و چه وظیفهای دارد؟
منبع لیزر یا Laser Source قلب دستگاه لیزر است. این بخش انرژی الکتریکی، نوری یا شیمیایی را به پرتو لیزر تبدیل میکند.
در سادهترین توضیح، داخل منبع لیزر یک محیط فعال وجود دارد که میتواند گاز، کریستال، فیبر نوری، نیمهرسانا یا ماده رنگی باشد. این محیط با دریافت انرژی تحریک شده و سپس فوتونهایی تولید میکند که با عبور در ساختار تشدیدکننده، به نور لیزر منظم، متمرکز و همدوس تبدیل میشوند.
هر منبع لیزر معمولاً از چند بخش اصلی تشکیل میشود که شامل:
- محیط فعال یا Gain Medium
- سیستم پمپاژ یا تحریک انرژی
- تشدیدکننده نوری یا Optical Resonator
- سیستم خنککاری
- کنترلر و منبع تغذیه
- مسیر انتقال پرتو، مثل فیبر، آینه یا اپتیک هدایتکننده
است. شناخت این اجزا باعث میشود هنگام بررسی «انواع منبع لیزر و نحوه عملکرد هر کدام» فقط به اسم دستگاه توجه نکنیم، بلکه بدانیم آن دستگاه دقیقاً چگونه انرژی تولید میکند و چرا برای یک کاربرد خاص مناسب یا نامناسب است.
چرا شناخت انواع منبع لیزر مهم است؟
شناخت انواع منبع لیزر فقط یک موضوع تئوری نیست. در خرید، تعمیر، نگهداری و ایمنی دستگاه تأثیر مستقیم دارد. اگر نوع منبع را درست نشناسید، ممکن است دستگاهی بخرید که برای متریال شما مناسب نیست، هزینه نگهداری بالایی دارد یا به عینک و تجهیزات ایمنی متفاوتی نیاز دارد.
برای مثال، طول موج منبع لیزر مشخص میکند که پرتو چگونه توسط فلز، چوب، پوست، شیشه، پلاستیک یا مواد دیگر جذب میشود.
همچنین نوع منبع روی قطعات مصرفی اثر دارد. دستگاه CO2 معمولاً به آینه و لنزهای خاص خود نیاز دارد، اما دستگاه فایبر از مسیر انتقال و اپتیک متفاوتی استفاده میکند.
در بحث ایمنی نیز انتخاب عینک محافظ باید بر اساس طول موج و چگالی نوری مناسب انجام شود.

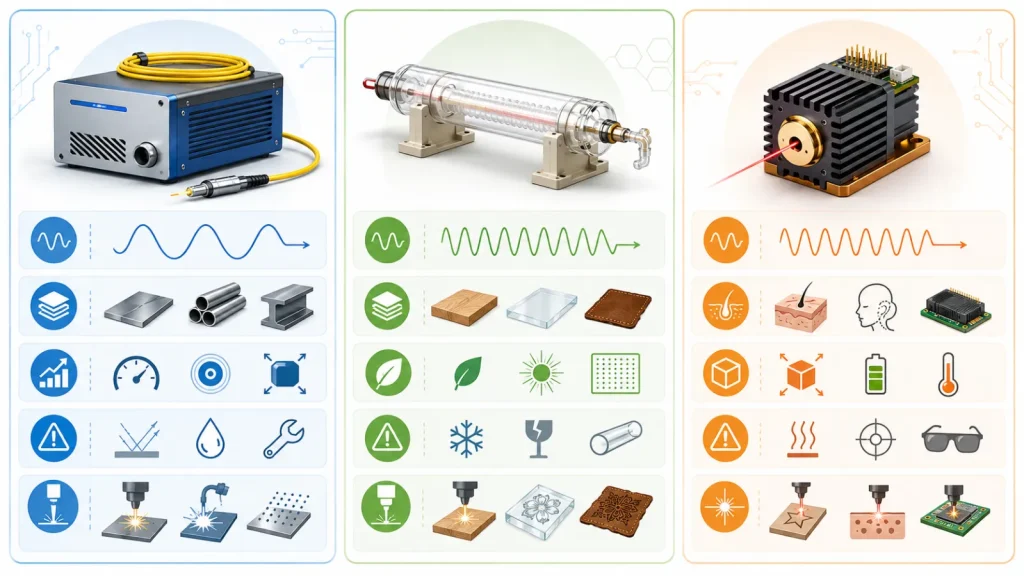

مقایسه انواع منبع لیزر
برای درک بهتر تفاوت میان انواع منبع لیزر، بهتر است ابتدا یک نگاه کلی به ساختار، طول موج و کاربردهای رایج هر منبع داشته باشیم.
در ادامه مقاله به بررسی انواع منبع لیزر پرداخته و نشان خواهیم داد که معمولاً در چه طول موجی کار کرده و بیشتر برای چه کاربردهایی مناسب هستند.

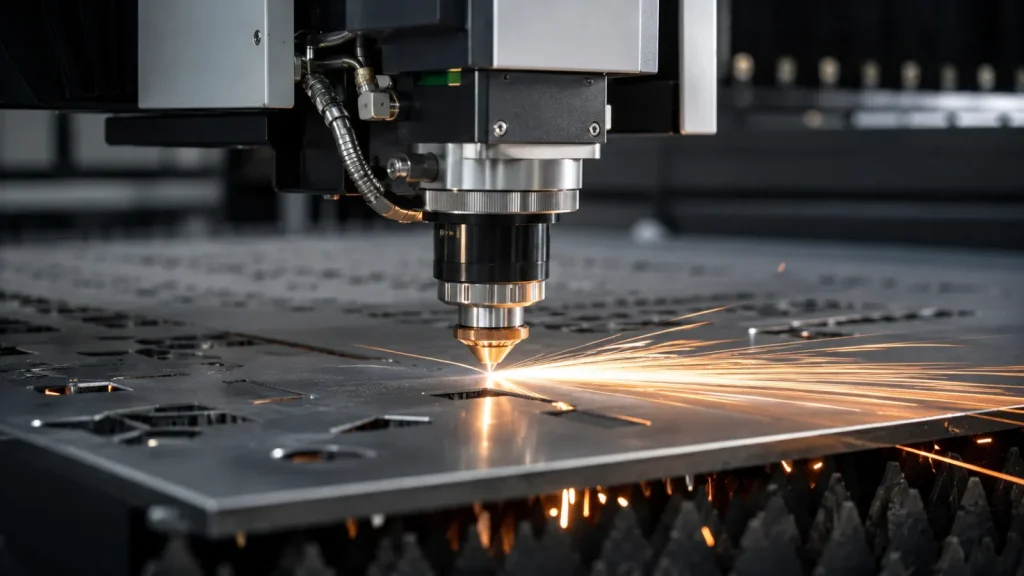

منبع لیزر فایبر چگونه کار میکند؟
سورس لیزر فایبر یکی از پرکاربردترین انواع منبع لیزر در صنعت امروز است. در این نوع لیزر، محیط فعال یک فیبر نوری است که معمولاً با عناصر خاصی مثل ایتربیوم دوپ شده است.
در توضیح ساده، انرژی پمپ وارد فیبر میشود، اتمهای فعال داخل فیبر تحریک شده و سپس نور لیزر در همان مسیر فیبر تقویت و هدایت میشود.
همچنین IPG Photonics توضیح میدهد که در لیزر فایبر، نور از داخل کابل فیبر نوری سیلیکایی عبور کرده و خود فیبر نقش محیط فعال را دارد.
در بسیاری از منابع فایبر صنعتی، طول موج خروجی در محدوده نزدیک به ۱۰۶۴ نانومتر است. البته مقدار دقیق به طراحی منبع و نوع ماده دوپشده بستگی دارد. برای نمونه، لیزرهای ایتربیوم معمولاً در ناحیه نزدیک فروسرخ و حدود ۱۰۳۰ تا ۱۰۷۰ نانومتر کار میکنند.
کاربردهای منبع لیزر فایبر
منبع لیزر فایبر بیشتر در کاربردهای صنعتی دیده میشود، از جمله:
- برش فلزات
- جوش لیزری
- حکاکی و مارکینگ فلز
- تمیزکاری لیزری
- ساخت قطعات صنعتی
- صنایع خودرو، هوافضا و تجهیزات فلزی
مزایا و محدودیتهای منبع لیزر فایبر
منبع لیزر فایبر به دلیل راندمان بالا، کیفیت پرتو مناسب، ابعاد نسبتاً جمعوجور و قابلیت کار در توانهای مختلف، یکی از گزینههای پرکاربرد در برش، جوش، حکاکی و مارکینگ فلزات است.
بسیاری از منابع فایبر صنعتی در توانهای چند کیلوواتی عرضه میشوند و برای خطوط تولید، کارگاههای فلزکاری و کاربردهای صنعتی سنگین استفاده میشوند.
با این حال، فایبر برای همه متریالها بهترین انتخاب نیست. طول موج این نوع لیزر معمولاً برای فلزات عملکرد بسیار خوبی دارد، اما در برخی مواد غیر فلزی جذب ضعیفتری نسبت به لیزر CO2 دارد.
همچنین هنگام کار با فلزات براق مانند مس، آلومینیوم یا استیل صیقلی، بازتاب پرتو میتواند خطرناک بوده و حتی روی کیفیت کار یا ایمنی اپراتور اثر بگذارد. بنابراین در کنار توجه به توان و کیفیت منبع، استفاده از عینک محافظ مناسب، کنترل مسیر بازتاب و رعایت اصول ایمنی در دستگاههای فایبر ضروری است.

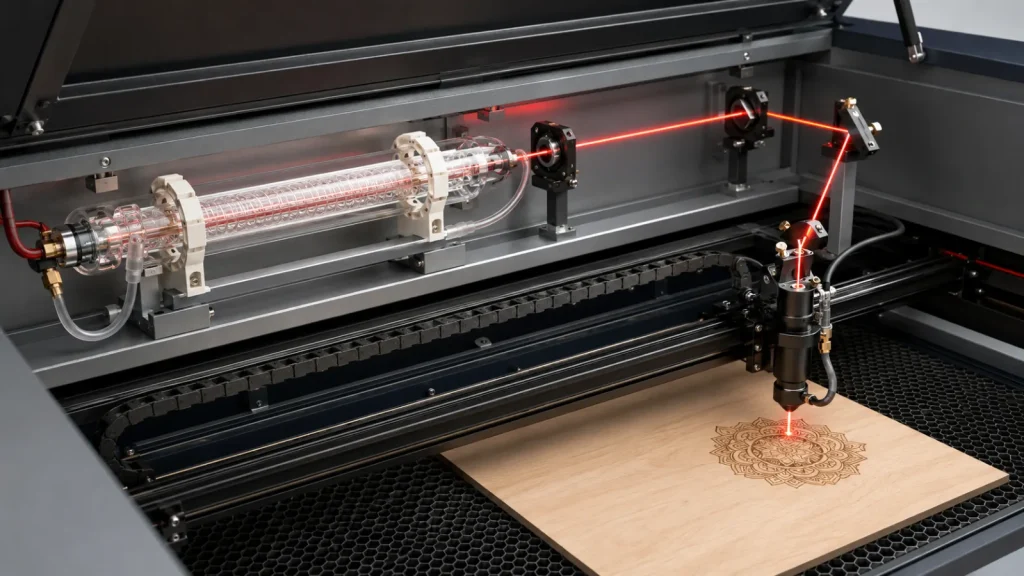

منبع لیزر CO2 چگونه کار میکند؟
لیزر CO2 نوعی لیزر گازی است. در این منبع، مخلوطی از گازها داخل تیوب یا رزوناتور قرار دارد و با تحریک الکتریکی، مولکولهای گاز به حالت برانگیخته میروند.
سپس انرژی آزاد شده به شکل نور لیزر خارج میشود. طول موج CO2 معمولاً در محدوده مادون قرمز است و بسیاری از مدلهای صنعتی در بازههایی مثل ۹.۳، ۹.۶، ۱۰.۲ و ۱۰.۶ میکرومتر عرضه میشوند.
کاربردهای منبع لیزر CO2
منبع CO2 برای بسیاری از مواد غیر فلزی کاربردی است، مانند:
- چوب
- پلکسی و اکریلیک
- چرم
- پارچه
- کاغذ و مقوا
- لاستیک
- برخی پلاستیکها
- حکاکی روی شیشه در بعضی کاربردها
به همین دلیل دستگاههای برش و حکاکی CO2 در کارگاههای تبلیغاتی، صنایع بستهبندی، تولید کیف و کفش، دکوراسیون، ماکتسازی و صنایع دستی بسیار رایج هستند.
مزایا و محدودیتهای منبع CO2
مزیت اصلی CO2 جذب مناسب طول موج آن توسط بسیاری از مواد غیر فلزی است. اما نسبت به فایبر، سیستم اپتیکی آن ممکن است به تنظیم، تمیزکاری و نگهداری بیشتری نیاز داشته باشد.
آینهها، لنزها، تیوب، خنککاری و تراز مسیر پرتو در عملکرد دستگاه بسیار مهم هستند. همچنین عینک محافظ فایبر برای CO2 الزاماً مناسب نیست؛ چون طول موج این دو نوع لیزر متفاوت است.
منبع لیزر دیودی چگونه کار میکند؟
منبع لیزر دیودی یا Diode Laser بر پایه نیمهرسانا ساخته میشود. در این نوع منبع، با عبور جریان الکتریکی از ساختار نیمهرسانا، الکترونها و حفرهها بازترکیب شده و فوتون تولید میکنند.
با وجود فیدبک نوری و طراحی مناسب، این فوتونها به نور لیزر تبدیل میشوند.
لیزرهای دیودی میتوانند بسیار کوچک، کممصرف و قابل یکپارچهسازی باشند. به همین دلیل در دستگاههای پزشکی، ابزارهای اندازهگیری، بارکدخوانها، سیستمهای اپتیکی، ماژولهای نشانگر، تجهیزات زیبایی و حتی به عنوان پمپ برای لیزرهای دیگر کاربرد دارند.
کاربردهای منبع لیزر دیودی
- برخی دستگاههای لیزر موهای زائد
- ماژولهای لیزری کوچک
- ابزارهای اندازهگیری و سنسورها
- پمپاژ لیزرهای حالت جامد
- تجهیزات آزمایشگاهی
- برخی کاربردهای جوش پلاستیک و پردازش سطح
مزایا و محدودیتهای لیزر دیودی
منبع دیودی معمولاً فشرده، اقتصادی و کممصرف است. اما در همه مدلها کیفیت پرتو آن به اندازه فایبر یا برخی منابع حالت جامد نیست. در کاربردهای دقیق، باید مشخصات beam quality، توان، طول موج، خنککاری و پایداری خروجی بررسی شود.
منبع لیزر حالت جامد چیست؟
لیزر حالت جامد یا Solid-State Laser از محیط فعال جامد استفاده میکند که معمولاً به صورت کریستال یا شیشهای است که با یونهای خاص دوپ شده است.
در این نوع منبع، انرژی معمولاً از طریق فلاشلامپ یا دیود لیزری به محیط فعال وارد میشود. سپس محیط فعال نور لیزر را تولید میکند. بسیاری از لیزرهای حالت جامد میتوانند پالسهای قدرتمندی تولید کنند و برای کاربردهای صنعتی، پزشکی و تحقیقاتی مناسب باشند.
نمونههای رایج لیزر حالت جامد
- Nd
- Ruby Laser
- Ti
- Er
- Yb
منبع لیزر Nd چگونه کار میکند؟
Nd یکی از شناختهشدهترین لیزرهای حالت جامد است. در این نوع منبع، کریستال YAG با یونهای نئودیمیوم دوپ میشود.
با پمپاژ نوری، یونهای نئودیمیوم برانگیخته شده و سپس نور لیزر تولید میشود. خروجی رایج Nd معمولاً در محدوده ۱۰۶۴ نانومتر است، اما با استفاده از تبدیل فرکانس میتوان طول موجهای دیگری مثل ۵۳۲ نانومتر را نیز تولید کرد.
لیزر Nd در حالت پالسی و پیوسته قابل استفاده است. در حالت پالسی، بهخصوص با Q-Switching، میتواند پالسهایی با انرژی بالا تولید کرد.
به همین دلیل در حکاکی، مارکینگ، جوش نقطهای، پزشکی، دندانپزشکی، پوست و زیبایی و برخی کاربردهای تحقیقاتی استفاده میشود.
تفاوت Nd با فایبر
هر دو میتوانند در محدوده نزدیک ۱۰۶۴ نانومتر کار کنند، اما ساختار آنها متفاوت است.
فایبر از فیبر نوری دوپشده به عنوان محیط فعال استفاده کرده، در حالی که Nd از کریستال جامد استفاده میکند. فایبر معمولاً در دستگاههای صنعتی مدرن برای برش و جوش فلزات بسیار رایج است، اما Nd هنوز در برخی کاربردهای پالسی، پزشکی و خاص جایگاه خود را دارد.
منبع لیزر اگزایمر چگونه کار میکند؟
لیزر اگزایمر نوعی لیزر گازی فرابنفش است. این منبع معمولاً از ترکیب گازهای نجیب و هالوژنها استفاده میکند.
با تحریک الکتریکی، مولکولهای ناپایدار و برانگیخته تشکیل شده و هنگام بازگشت به حالت پایینتر، فوتونهای UV آزاد میکنند.
انواع منبع لیزر اگزایمر برای کاربردهایی که نیاز به دقت بالا و اثر حرارتی کم دارند، بسیار مهم هستند. لیزرهای اگزایمر را میتوان پالسهای UV پرانرژی در میکروالکترونیک، پزشکی، پژوهش و پردازش لایه نازک معرفی کرد.
کاربردهای منبع اگزایمر
- جراحیهای خاص چشم
- میکروماشینکاری
- لیتوگرافی
- پردازش لایههای نازک
- تولید و تحقیق در صنایع نیمهرسانا
- کاربردهای دقیق آزمایشگاهی
منبع لیزر دای یا Dye Laser چیست؟
لیزر دای از یک ماده رنگی، معمولاً در حالت مایع، به عنوان محیط فعال استفاده میکند. ویژگی مهم این نوع منبع، قابلیت تنظیم طول موج در یک بازه مشخص است. همین موضوع آن را برای کاربردهای تحقیقاتی، طیفسنجی و برخی کاربردهای پزشکی خاص جذاب میکند.
البته لیزرهای دای نسبت به بسیاری از منابع صنعتی رایجتر، نگهداری پیچیدهتری دارند. ماده رنگی، سیستم گردش مایع، پایداری شیمیایی و تنظیمات اپتیکی در عملکرد آن تأثیر زیادی دارد.
به همین دلیل در کارگاههای عمومی صنعتی کمتر دیده شده و بیشتر در مراکز تخصصی، آزمایشگاهی یا پزشکی خاص کاربرد دارد.
منبع لیزر دیسک چیست؟
لیزر دیسک یا Disk Laser نوعی لیزر حالت جامد است که در آن محیط فعال به شکل یک دیسک نازک طراحی میشود. این طراحی به مدیریت حرارت کمک کرده و امکان تولید توان بالا با کیفیت پرتو مناسب را فراهم میسازد.
لیزر دیسک در برخی کاربردهای برش، جوش و پردازش صنعتی جایگزین یا رقیب فایبر محسوب میشود.
تفاوت اصلی دیسک با فایبر در شکل محیط فعال و نحوه مدیریت حرارت است. در فایبر، محیط فعال به شکل فیبر بلند است.
اما در دیسک، ماده فعال به شکل صفحه یا دیسک نازک طراحی میشود. انتخاب بین این دو به نوع کاربرد، برند دستگاه، توان مورد نیاز، کیفیت پرتو، هزینه و خدمات پس از فروش بستگی دارد.
نکات مهم هنگام انتخاب منبع لیزر
برای انتخاب درست بین انواع منبع لیزر، این موارد را حتما بررسی کنید:
- جنس متریال: فلز، چوب، پلکسی، پارچه، پوست، شیشه یا پلاستیک هر کدام جذب متفاوتی دارند.
- طول موج: طول موج مشخص میکند انرژی لیزر چگونه جذب یا بازتاب میشود.
- توان خروجی: توان بالاتر همیشه به معنی انتخاب بهتر نیست؛ باید با کاربرد هماهنگ باشد.
- کیفیت پرتو: در برش دقیق، مارکینگ ظریف و جوش باکیفیت اهمیت دارد.
- حالت کاری: پیوسته، پالسی، Q-Switched یا Ultra-short Pulse بودن دستگاه مهم است.
- خنککاری: منابع پرتوان معمولاً نیازمند سیستم خنککاری یا چیلر دقیق هستند.
- قطعات مصرفی: لنز، آینه، نازل، محافظ لنز، تیوب، سورس و هد هزینههای متفاوتی دارند.
- خدمات و تعمیرات: منبعی را انتخاب کنید که قطعات و تعمیرکار آن در دسترس باشد.
- ایمنی: عینک، محفظه، مکنده دود، سنسور ایمنی و آموزش اپراتور ضروری است.
نکات ایمنی در کار با منابع لیزر
هر نوع منبع لیزر میتواند خطرناک باشد، مخصوصاً وقتی با توان بالا، پرتو نامرئی یا بازتاب از سطح براق سروکار دارید.
در منابع فایبر و Nd، پرتو نزدیک فروسرخ معمولاً برای چشم قابل مشاهده نیست اما میتواند خطر جدی ایجاد کند. در CO2 نیز طول موج متفاوت است و به محافظ مخصوص همان بازه نیاز دارد.
برای کار ایمن با انواع منبع لیزر، این نکات را جدی بگیرید:
- عینک محافظ را بر اساس طول موج و OD مناسب انتخاب کنید.
- از عینکهای عمومی یا عینک آفتابی به جای عینک لیزر استفاده نکنید.
- مسیر پرتو و بازتابهای احتمالی را کنترل کنید.
- هنگام کار با فلزات براق، خطر بازتاب را جدی بگیرید.
- از باز کردن منبع لیزر، تیوب، پاور یا هد بدون تخصص خودداری کنید.
- دستگاههای پرتوان را بدون محفظه و تهویه مناسب روشن نکنید.
- برای دستگاههای پزشکی و زیبایی، تنظیمات باید توسط پزشک یا اپراتور آموزشدیده انجام شود.
در انتخاب عینک ایمنی، فقط عبارت «مخصوص لیزر» کافی نیست. عینک باید با طول موج و توان دستگاه هماهنگ و مشخصات حفاظتی آن روی محصول یا دیتاشیت درج شده باشد.
جمعبندی
شناخت «انواع منبع لیزر و نحوه عملکرد هر کدام» کمک میکند دستگاه را فقط بر اساس قیمت یا تبلیغات انتخاب نکنید.
هر منبع لیزر، از فایبر و CO2 گرفته تا دیود، Nd، حالت جامد، اگزایمر و دیسک، ساختار و رفتار متفاوتی دارد. همین تفاوتها تعیین میکند دستگاه برای فلز، چوب، پلکسی، پوست، پزشکی، مارکینگ، جوش یا میکروماشینکاری مناسب است یا خیر.
کلمه کلیدی مهم این مقاله یعنی انواع منبع لیزر فقط به معنی شناخت چند اسم نیست. بلکه درک رابطه میان طول موج، محیط فعال، توان، کیفیت پرتو، قطعات مصرفی، ایمنی و کاربرد نهایی است.
اگر قصد خرید دستگاه، تعویض سورس، تعمیر منبع یا انتخاب عینک محافظ لیزر دارید، بهتر است قبل از تصمیم نهایی مشخصات فنی دستگاه، دیتاشیت سازنده و نیاز واقعی کاربرد خود را بررسی کنید.
