اگر در حوزه دستگاههای لیزر صنعتی، تجهیزات پزشکی زیبایی، دستگاههای لیزر موهای زائد، ماژولهای نوری یا حتی برخی ابزارهای الکترونیکی کار کرده باشید، احتمالاً با اصطلاح لیزر دیودی روبهرو شدهاید. اما سؤال اصلی این است: لیزر دیودی چیست و چگونه کار میکند؟
لیزر دیودی یکی از رایجترین و پرکاربردترین انواع لیزر است که به دلیل ابعاد کوچک، راندمان مناسب، مصرف انرژی نسبتاً پایین و قابلیت استفاده در دستگاههای مختلف، جایگاه مهمی در صنعت، پزشکی، زیبایی، مخابرات نوری و ابزارهای اندازهگیری دارد.
برخلاف بعضی از لیزرهای بزرگتر که برای تولید پرتو به ساختارهای حجیم نیاز دارند، لیزر دیودی بر پایه نیمهرسانا کار کرده و همین موضوع باعث شده طراحی آن فشردهتر و اقتصادیتر باشد.
در این مقاله توضیح میدهیم لیزر دیودی چیست و چگونه کار میکند؟، چه اجزایی دارد، در چه کاربردهایی استفاده میشود، چه تفاوتی با لیزرهای فایبر و CO2 دارد و هنگام انتخاب یا کار با آن باید به چه نکات ایمنی و فنی توجه کرد.
لیزر دیودی چیست؟
لیزر دیودی یا Diode Laser از انواع منبع لیزر است که از مواد نیمهرسانا برای تولید نور لیزری استفاده میکند. از نظر ساختار پایه، میتوان آن را شبیه یک دیود نوری پیشرفته دانست.
اما تفاوت مهم اینجاست که خروجی آن فقط یک نور ساده مانند LED نیست، بلکه در شرایط مناسب، پرتویی منسجمتر، باریکتر و قابلکنترلتر تولید میکند.
در یک دیود معمولی، اتصال بین نیمهرسانای نوع p و نوع n باعث کنترل جریان الکتریکی میشود. در لیزردیودی نیز همین اصل وجود دارد، اما ساختار به شکلی طراحی شده که بازترکیب الکترونها و حفرهها در ناحیه فعال بتواند باعث تولید و تقویت فوتونها شود.
به زبان ساده، لیزر دیودی یک قطعه کوچک الکترونیکی است که جریان برق را به نور لیزری تبدیل میکند.
لیزر دیودی چیست و چگونه کار میکند؟
برای اینکه دقیقتر بفهمیم لیزر دیودی چیست و چگونه کار میکند؟ باید سه مفهوم را بشناسیم: نیمهرسانا، ناحیه فعال و گسیل القایی. در ادامه مقاله ها به بررسی آنها خواهیم پرداخت.
نقش نیمهرسانا در لیزر دیودی
هسته اصلی لیزر دیودی از مواد نیمهرسانا ساخته میشود. نیمهرساناها موادی هستند که رسانایی الکتریکی آنها بین رسانا و عایق قرار میگیرد و با تغییر ترکیب، ساختار یا افزودن ناخالصی کنترلشده، میتوان رفتار الکتریکی و نوری آنها را تنظیم کرد.
در ساختار لیزر دیودی معمولاً دو ناحیه اصلی وجود دارد:
- ناحیه نوع n که الکترون بیشتری دارد.
- ناحیه نوع p که حفره بیشتری دارد.
وقتی ولتاژ مناسب به دیود اعمال میشود، الکترونها و حفرهها به سمت ناحیه فعال حرکت میکنند.
ناحیه فعال چیست؟
ناحیه فعال جایی است که تولید نور اتفاق میافتد. در این بخش، الکترونها و حفرهها با یکدیگر بازترکیب میشوند. انرژی آزادشده از این بازترکیب به شکل فوتون ظاهر میشود.
اگر طراحی قطعه، جریان ورودی و شرایط نوری مناسب باشد، این فوتونها میتوانند فوتونهای بیشتری با ویژگیهای مشابه ایجاد کنند. این همان پایه اصلی عملکرد لیزر است.
گسیل القایی در لیزر دیودی
کلمه Laser مخفف عبارت Light Amplification by Stimulated Emission of Radiation است. یعنی تقویت نور به وسیله گسیل القایی تابش.
در لیزر، نور تولیدشده برخلاف نور معمولی پراکنده و نامنظم نیست، بلکه میتواند باریک، متمرکز و دارای طول موج مشخص باشد.
در لیزر دیودی این گسیل القایی درون ساختار نیمهرسانا اتفاق میافتد. خروجی نهایی، پرتویی است که بسته به طراحی دیود، طول موج، توان، کیفیت پرتو و کاربرد متفاوتی دارد.
اجزای اصلی لیزر دیودی

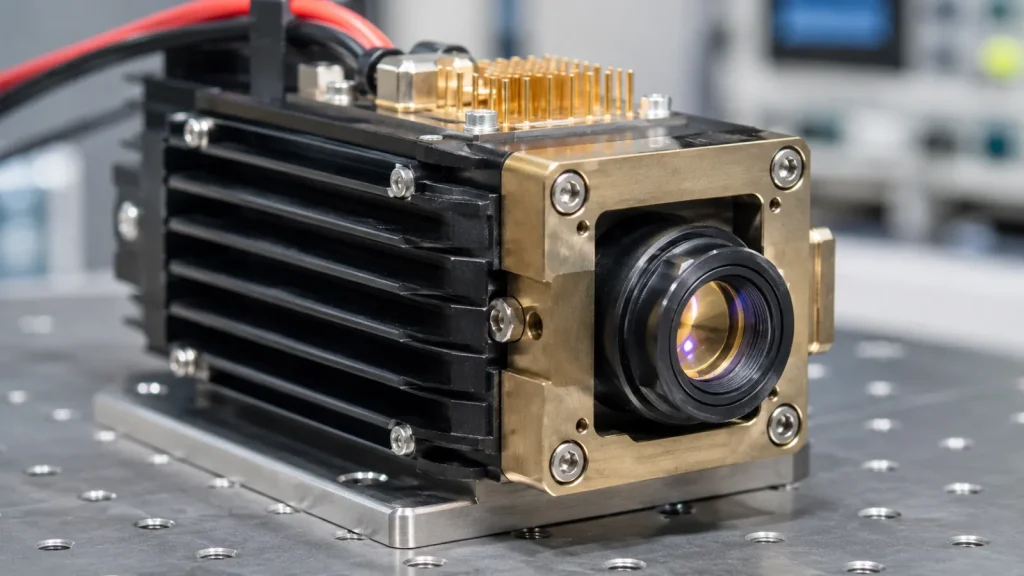

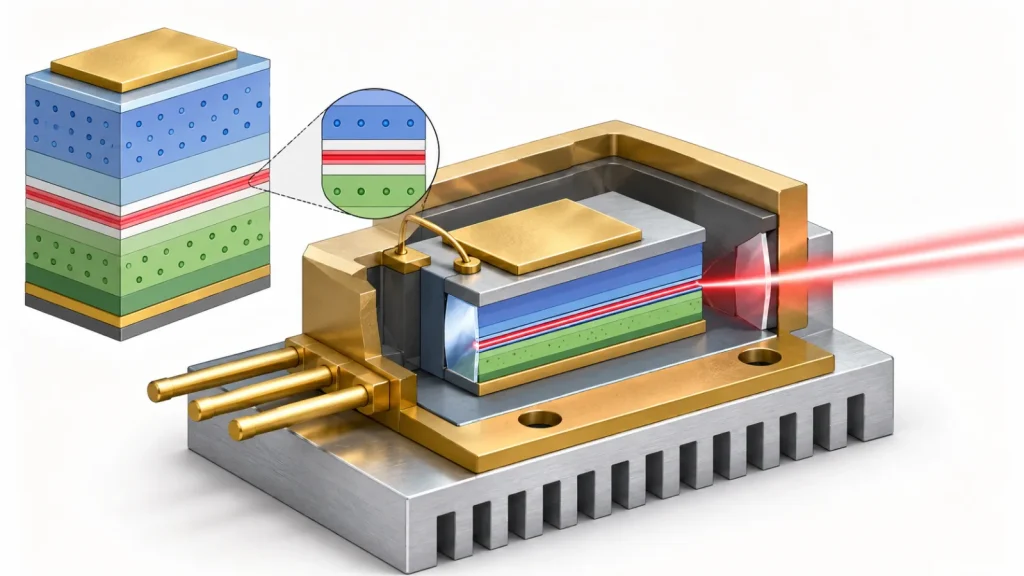

یک لیزر دیودی برای کارکرد پایدار و ایمن، از چند بخش اصلی تشکیل میشود. مهمترین بخش آن تراشه نیمهرسانا است؛ جایی که در ناحیه فعال، الکترونها و حفرهها بازترکیب میشوند و نور لیزری تولید میشود.
اتصالp-n یا p-i-n مسیر عبور جریان را فراهم کرده و نقش اصلی را در شکلگیری فرایند تولید نور دارد. در کنار آن، درایور جریان وظیفه دارد جریان ورودی به دیود را کنترل کند تا از آسیب دیدن قطعه جلوگیری شود.
از طرف دیگر، چیلر (خنککننده) دمای لیزر دیودی را کنترل میکند؛ چون افزایش دما میتواند باعث افت توان، تغییر طول موج یا کاهش عمر دیود شود. لنز یا اپتیک خروجی نیز پرتو تولیدشده را شکلدهی و متمرکز میکند.
در نهایت، بدنه یا ماژول از قطعات داخلی محافظت کرده و امکان نصب لیزر در دستگاه را فراهم میکند. مدار کنترل هم برای تنظیم توان، پالس، ایمنی و عملکرد کلی سیستم به کار میرود.
طول موج لیزر دیودی چقدر است؟
لیزر دیودی میتواند در طول موجهای مختلف طراحی و تولید شود. طول موج دقیق به جنس نیمهرسانا، ساختار دیود و کاربرد آن بستگی دارد.
بعضی لیزرهای دیودی در محدوده نور مرئی کار میکنند و بعضی دیگر در محدوده مادون قرمز یا طول موجهای بالاتر قرار دارند.
در بازار، لیزرهای دیودی در کاربردهای مختلفی دیده میشوند؛ از دیودهای کوچک در اشارهگرهای لیزری گرفته تا دیودهای پرتوان در دستگاههای صنعتی و دستگاههای لیزر موهای زائد.
برای انتخاب درست، نباید فقط به نام «دیود» توجه کرد؛ بلکه باید طول موج، توان، نوع کاربرد، سیستم خنککننده و الزامات ایمنی بررسی شود.
کاربردهای لیزر دیودی
لیزر دیودی به دلیل اندازه کوچک، راندمان مناسب و امکان کنترل الکترونیکی، در حوزههای زیادی استفاده میشود. در ادامه مقاله به بررسی این کاربردها خواهیم پرداخت.
کاربرد در پزشکی و زیبایی
یکی از شناختهشدهترین کاربردهای لیزر دیودی در دستگاههای لیزر موهای زائد است. در این دستگاهها، انرژی لیزر معمولاً برای هدفگیری رنگدانه موجود در فولیکول مو استفاده میشود.
البته انتخاب تنظیمات، مناسب بودن روش برای نوع پوست و مو، و رعایت اصول ایمنی باید توسط پزشک یا اپراتور آموزشدیده انجام شود.
در حوزه زیبایی، عبارت «دستگاه لیزر دایود» یا «لیزر دیود» زیاد شنیده میشود. با این حال، همه دستگاههای دیودی کیفیت، توان، سیستم خنککننده و طول موج یکسانی ندارند.
کاربرد در صنعت
در صنعت، لیزر دیودی میتواند به عنوان منبع مستقیم نور یا به عنوان منبع پمپ برای برخی لیزرهای دیگر استفاده شود.
در برخی سیستمها، دیودهای لیزری برای نشانهگذاری، اندازهگیری، تراز کردن، سنسورها، اسکنرها یا ماژولهای نوری به کار میروند.
در توانهای بالاتر، ماژولهای دیودی میتوانند در فرآیندهایی مانند گرمادهی موضعی، لحیمکاری، جوشکاری خاص یا پردازش سطحی استفاده شوند. البته این کاربردها کاملاً وابسته به طراحی دستگاه و مشخصات فنی منبع هستند.
کاربرد در مخابرات و الکترونیک
بسیاری از سیستمهای ارتباط نوری از لیزر دیودی استفاده میکنند. چون این نوع لیزر میتواند با سرعت بالا مدوله شود و در ابعاد کوچک داخل تجهیزات نوری قرار بگیرد.
در فیبر نوری، سنسورها، بارکدخوانها، اسکنرها و ابزارهای آزمایشگاهی نیز انواع مختلفی از دیودهای لیزری استفاده میشود.
تفاوت لیزر دیودی با LED چیست؟

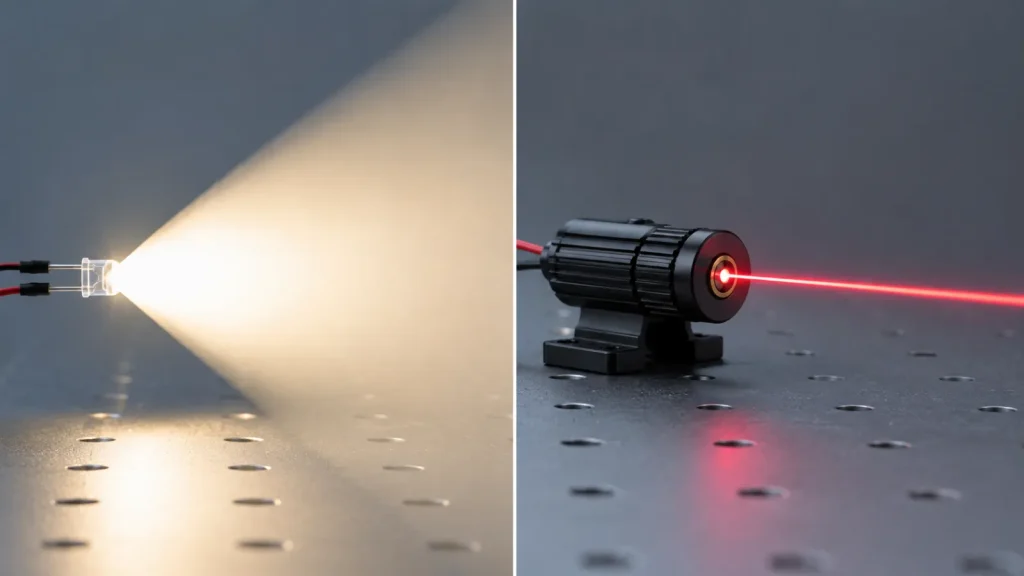

بسیاری از افراد لیزر دیودی را با LED اشتباه میگیرند؛ چون هر دو بر پایه نیمهرسانا کار میکنند. اما خروجی آنها تفاوت مهمی دارد.
به زبان ساده، LED برای تولید نور معمولیتر مناسب است، اما لیزر دیودی برای زمانی استفاده میشود که نور متمرکزتر، دقیقتر یا قابلکنترلتر لازم باشد.
تفاوت لیزر دیودی با لیزر فایبر و CO2
برای درک بهتر اینکه لیزر دیودی چیست و چگونه کار میکند؟ بهتر است آن را با دو نوع لیزر رایج دیگر مقایسه کنیم.
لیزر دیودی و لیزر فایبر
در لیزر فایبر، محیط فعال معمولاً فیبر نوری دوپشده است و پرتو در ساختار فیبری تقویت میشود.
اما در لیزردیودی، تولید نور در تراشه نیمهرسانا اتفاق میافتد. در برخی سیستمها، دیودهای لیزری حتی به عنوان منبع پمپ برای لیزرهای فایبر استفاده میشوند.
لیزر فایبر معمولاً در برش فلز، جوش لیزری، مارکینگ صنعتی و کاربردهای پرتوان صنعتی کاربرد زیادی دارد.
لیزر دیودی بسته به توان و طراحی، میتواند در پزشکی زیبایی، ماژولهای نوری، سنسورها، پمپ لیزری و برخی کاربردهای صنعتی استفاده شود.
لیزر دیودی و لیزر CO2
لیزر CO2 معمولاً در طول موج حدود ۱۰.۶ میکرومتر کار میکند و برای برش و حکاکی مواد غیرفلزی مانند چوب، پلکسی، چرم، پارچه و برخی کاربردهای پزشکی شناخته شده است.
اما لیزردیودی بر پایه نیمهرسانا کار میکند و طول موج آن بسته به ساختار میتواند متفاوت باشد.
از نظر ابعاد، لیزر دیودی معمولاً کوچکتر و فشردهتر است. اما از نظر کیفیت پرتو، توان خروجی و کاربرد نهایی، باید هر دستگاه را بر اساس دیتاشیت و طراحی واقعی آن بررسی کرد.
مزایای لیزر دیودی
لیزر دیودی مزایای زیادی دارد و همین موضوع باعث شده در تجهیزات مختلف استفاده شود. در ادامه مقاله به بررسی این مزایا خواهیم پرداخت.
1- ابعاد کوچک
یکی از مهمترین مزایای لیزردیودی، اندازه کوچک آن است. این ویژگی باعث میشود بتوان آن را در ماژولهای فشرده، دستگاههای قابلحمل، تجهیزات پزشکی و سیستمهای الکترونیکی نصب کرد.
2- راندمان مناسب
در بسیاری از کاربردها، لیزردیودی نسبت به برخی منابع نوری دیگر راندمان خوبی داشته و بخش قابلتوجهی از انرژی الکتریکی را به نور تبدیل میکند. البته راندمان دقیق به نوع دیود، طراحی، دما و شرایط کاری بستگی دارد.
3- کنترلپذیری الکترونیکی
توان خروجی لیزردیودی معمولاً با کنترل جریان قابل تنظیم است. همین موضوع باعث میشود در کاربردهایی مثل مخابرات، سنسورها و دستگاههای پزشکی، کنترل عملکرد سادهتر باشد.
4- امکان تولید در طول موجهای مختلف
با انتخاب ساختار و مواد نیمهرسانای مناسب، میتوان دیودهای لیزری را برای طول موجهای مختلف طراحی کرد. این ویژگی باعث شده لیزردیودی در حوزههای متنوعی استفاده شود.
محدودیتهای لیزر دیودی
با وجود مزایا، لیزر دیودی برای همه کاربردها بهترین انتخاب نیست که در ادامه به آنها اشاره کردیم.
1- حساسیت به دما
دمای بالا میتواند روی طول موج، توان خروجی و عمر دیود اثر بگذارد. به همین دلیل در دستگاههای حرفهای، خنککاری و کنترل دما اهمیت زیادی دارد.
2- نیاز به درایور مناسب
اتصال مستقیم و غیراصولی دیود لیزر به منبع تغذیه میتواند به قطعه آسیب بزند. لیزردیودی معمولاً به درایور جریان پایدار نیاز دارد.
3- کیفیت پرتو متغیر
همه دیودهای لیزری کیفیت پرتو یکسانی ندارند. در بعضی مدلها، پرتو خروجی نیاز به لنز، اپتیک اصلاحی یا طراحی ماژولار دقیق دارد.
4- خطرات ایمنی
کوچک بودن لیزردیودی نباید باعث دستکم گرفتن خطر آن شود. بعضی دیودهای لیزری، مخصوصاً در توانهای بالا یا طول موجهای نامرئی، میتوانند برای چشم و پوست خطرناک باشند.
نکات ایمنی هنگام کار با لیزر دیودی
در کار با لیزر دیودی باید ایمنی را جدی گرفت. سازمان FDA در توضیح محصولات لیزری، کلاسهای خطر لیزر را از I تا IV معرفی کرده و تأکید دارد که هرچه کلاس لیزر بالاتر باشد، توان و احتمال آسیب در صورت استفاده نادرست بیشتر است.
برای کار ایمن با لیزر دیودی به این نکات توجه کنید:
- هرگز مستقیم به پرتو لیزر نگاه نکنید.
- اگر طول موج لیزر نامرئی است، خطر را کمتر از لیزر مرئی تصور نکنید.
- از عینک محافظ لیزر متناسب با طول موج و توان دستگاه استفاده کنید.
- قبل از انتخاب عینک، طول موج و توان خروجی را از دیتاشیت یا پلاک دستگاه بررسی کنید.
- از بازتاب پرتو روی فلز، آینه، شیشه یا سطوح براق غافل نشوید.
- در دستگاههای پزشکی و زیبایی، اپراتور و مراجعهکننده هر دو باید محافظ چشم مناسب داشته باشند.
- تعمیر، باز کردن یا تنظیم ماژولهای پرتوان باید فقط توسط فرد متخصص انجام شود.
هنگام خرید یا انتخاب لیزر دیودی به چه نکاتی توجه کنیم؟
اگر قصد خرید ماژول، دستگاه یا قطعه مبتنی بر لیزر دیودی را دارید، فقط به نام محصول توجه نکنید. مشخصات فنی باید با کاربرد شما هماهنگ باشد که در ادامه به بررسی آنها میپردازیم.
طول موج
اولین نکته، طول موج است. طول موج تعیین میکند که پرتو با چه ماده، پوست، رنگدانه یا سنسوری بهتر تعامل داشته باشد. برای کاربردهای پزشکی، صنعتی یا نوری، طول موج باید دقیق بررسی شود.
توان خروجی
توان خروجی مشخص میکند که لیزر برای چه کاربردی مناسب است. یک دیود کمتوان برای نشانگر یا سنسور با یک ماژول پرتوان صنعتی یا پزشکی تفاوت زیادی دارد.
نوع خنککننده
در دستگاههای حرفهای، چیلر یا سیستم خنککننده اهمیت زیادی دارد. خنککاری ضعیف میتواند باعث افت عملکرد یا کاهش عمر قطعه شود.
کیفیت اپتیک
لنز، کولیماتور و سیستم اپتیکی تعیین میکنند پرتو خروجی چگونه شکل بگیرد. در بسیاری از کاربردها، فقط خود دیود مهم نیست؛ کیفیت ماژول اپتیکی هم اهمیت دارد.
برند و دیتاشیت
برای خرید لیزر دیودی، وجود دیتاشیت معتبر بسیار مهم است. دیتاشیت باید اطلاعاتی مثل طول موج، توان، جریان کاری، ولتاژ، دمای مجاز، نوع پکیج و شرایط نصب را مشخص کند.
جمعبندی
در پاسخ به این سؤال که لیزر دیودی چیست و چگونه کار میکند؟ میتوان گفت لیزر دیودی نوعی لیزر نیمهرساناست که با عبور جریان الکتریکی از ساختار دیودی، نور لیزری تولید میکند.
این نوع لیزر به دلیل ابعاد کوچک، راندمان مناسب، کنترلپذیری و تنوع طول موج، در پزشکی زیبایی، صنعت، مخابرات، سنسورها و تجهیزات نوری کاربرد فراوانی دارد.
با این حال، انتخاب و استفاده از لیزر دیودی باید بر اساس مشخصات فنی واقعی انجام شود. طول موج، توان، سیستم خنککننده، کیفیت اپتیک، نوع درایور و الزامات ایمنی، همگی در عملکرد نهایی دستگاه نقش دارند.
اگر قصد خرید دستگاه، ماژول یا عینک محافظ مناسب برای کار با لیزر دیودی دارید، بهتر است قبل از انتخاب، مشخصات دستگاه و طول موج آن را بررسی کنید و در موارد تخصصی از مشاوره فنی کمک بگیرید.
