در بسیاری از دستگاه‌های لیزر، مخصوصاً سیستم‌های صنعتی پرتوان، هنگام کار مقدار قابل‌توجهی گرما در منبع لیزر و بخش‌های مختلف دستگاه تولید می‌شود. اگر این گرما به‌درستی کنترل نشود، عملکرد دستگاه می‌تواند ناپایدار شود و احتمال آسیب به قطعات افزایش پیدا کند. اینجاست که چیلر دستگاه لیزر نقش مهمی پیدا می‌کند.
چیلر دستگاه لیزر وظیفه دارد مایع خنک‌کننده را با دمای کنترل‌شده در مدار دستگاه به گردش درآورد و گرمای ایجادشده را از قطعات حساس دفع کند. به همین دلیل، عملکرد صحیح چیلر مستقیماً با پایداری، طول عمر و ایمنی دستگاه ارتباط دارد.
چیلر دستگاه لیزر چیست؟

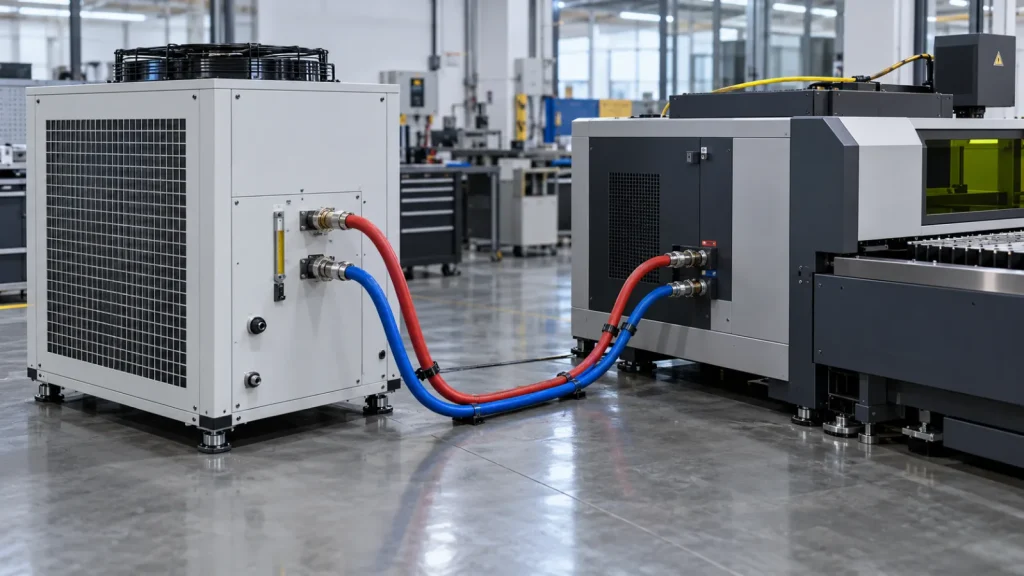

چیلر دستگاه لیزر یک واحد سرمایشی و گردش آب است که معمولاً از مخزن، پمپ، کمپرسور، مبدل حرارتی، فن و سیستم کنترل دما تشکیل می‌شود.
مایع خنک‌کننده از چیلر به سمت بخش‌های موردنیاز دستگاه فرستاده می‌شود، گرما را جذب می‌کند و دوباره به چیلر برمی‌گردد تا دمای آن کاهش پیدا کند.
در بسیاری از لیزرهای فایبر صنعتی، خنک‌کاری آبی یکی از بخش‌های اصلی سیستم است. برای نمونه، برخی منابع لیزر فایبر صنعتی Raycus به‌صورت رسمی با روش Water Cooling کار می‌کنند.
همه دستگاه‌های لیزر الزاماً از چیلر استفاده نمی‌کنند؛ برای شناخت موارد استثنا، مقاله آیا همه لیزرها نیاز به چیلر دارند؟ را بخوانید.
چرا چیلر دستگاه لیزر مهم است؟
جلوگیری از افزایش بیش از حد دما
یکی از مهم‌ترین وظایف چیلر دستگاه لیزر خارج کردن گرمای تولیدشده در دستگاه است.
اگر حرارت به‌درستی دفع نشود، دمای قطعات حساس بالا می‌رود و دستگاه ممکن است با افت عملکرد، خطا یا حتی آسیب سخت‌افزاری روبه‌رو شود.
کمک به افزایش عمر قطعات
گرمای کنترل‌نشده می‌تواند به قطعات حساس سیستم لیزر فشار وارد کند. خنک‌کاری مناسب به کاهش تنش حرارتی و محافظت بهتر از اجزایی مانند سورس و اپتیک کمک می‌کند.
حفظ پایداری عملکرد دستگاه
عملکرد لیزر به شرایط حرارتی دستگاه وابسته است. اگر دمای سیستم دائماً تغییر کند، ممکن است عملکرد دستگاه نیز پایدار نباشد.
چیلر با کنترل دمای مایع خنک‌کننده کمک می‌کند شرایط کاری دستگاه در محدوده تعریف‌شده توسط سازنده باقی بماند.
کدام بخش‌های دستگاه لیزر ممکن است به چیلر متصل باشند؟
بسته به نوع و توان دستگاه، مدار خنک‌کننده می‌تواند بخش‌های مختلفی را پوشش دهد، از جمله:
| بخش دستگاه | نقش خنک‌کاری |
|---|---|
| سورس لیزر | دفع گرمای تولیدشده در منبع لیزر |
| کابل یا فیبر خروجی | کنترل دمای مسیر انتقال انرژی در برخی سیستم‌ها |
| هد برش یا جوش | کاهش گرمای ایجادشده در بخش‌های حساس |
| قطعات اپتیکی | کمک به جلوگیری از افزایش دمای غیرمجاز |
ساختار دقیق مدار خنک‌کننده باید همیشه براساس طراحی دستگاه و مستندات سازنده بررسی شود.
آیا هر چیلری برای هر دستگاه لیزر مناسب است؟
خیر. انتخاب چیلر دستگاه لیزر باید براساس مشخصات دستگاه انجام شود.
مهم‌ترین مواردی که باید بررسی شوند عبارت‌اند از:
- توان لیزر
- نوع سورس
- ظرفیت سرمایشی چیلر
- دبی آب
- فشار مدار
- تعداد مدارهای خنک‌کننده
- دمای کاری توصیه‌شده
- نوع مایع خنک‌کننده
- مشخصات ورودی و خروجی آب
برای مثال، بعضی از منابع لیزر پرتوان ممکن است مدارهای جداگانه‌ای برای سورس و کابل خروجی یا هد داشته باشند. بنابراین استفاده از چیلری که صرفاً از نظر ظاهری یا توان اسمی مشابه باشد، کافی نیست.
دمای آب چیلر لیزر چقدر باید باشد؟
یک عدد ثابت برای تمام دستگاه‌ها وجود ندارد.
دمای صحیح باید از دفترچه یا دیتاشیت سازنده دستگاه و سورس لیزر مشخص شود. حتی بین مدل‌های مختلف یک برند نیز ممکن است تنظیمات متفاوت باشد.
برای نمونه، Raycus در برخی راهنماهای محصولات خود دماهای متفاوتی برای شرایط محیطی و مدل‌های مختلف تعیین کرده است. همچنین هشدار می‌دهد که دمای بیش از حد پایین می‌تواند باعث تشکیل میعان روی اجزای لیزر شود.
بنابراین تنظیم چیلر روی «کمترین دمای ممکن» کار درستی نیست.
چرا دمای خیلی پایین هم خطرناک است؟
گاهی تصور می‌شود هرچه آب سردتر باشد، خنک‌کاری بهتر است؛ اما این موضوع همیشه صحیح نیست.
اگر دمای آب بیش از حد پایین‌تر از شرایط محیط باشد، ممکن است روی سورس، هد یا کابل خروجی بخار آب متراکم شود.
این پدیده همان میعان یا Condensation است و می‌تواند برای تجهیزات الکترونیکی و اپتیکی خطرناک باشد.
آب داخل چیلر هم مهم است؟
بله. کیفیت مایع خنک‌کننده اهمیت زیادی دارد.
آب نامناسب می‌تواند باعث ایجاد رسوب، آلودگی یا گرفتگی مسیرهای داخلی شود. این موضوع به مرور زمان جریان آب و ظرفیت خنک‌کاری را کاهش می‌دهد.
نوع آب، افزودنی‌ها و دوره تعویض باید دقیقاً براساس توصیه سازنده دستگاه تعیین شود.
نشانه‌های احتمالی وجود مشکل در چیلر
برخی علائم می‌توانند نشان‌دهنده مشکل در سیستم خنک‌کننده باشند:
- بالا رفتن غیرعادی دمای آب
- نمایش هشدار دمای بالا
- کاهش یا قطع جریان آب
- نوسان زیاد دمای چیلر
- صدای غیرعادی پمپ یا کمپرسور
- نشتی در شیلنگ‌ها یا اتصالات
- افزایش مکرر دمای سورس
- مشاهده آلودگی یا رسوب در مدار
در چنین شرایطی بهتر است دستگاه تا مشخص شدن علت مشکل تحت فشار کاری بالا قرار نگیرد.
نکات مهم برای نگهداری چیلر دستگاه لیزر
برای عملکرد بهتر چیلر دستگاه لیزر این موارد اهمیت دارند:
- سطح آب یا مایع خنک‌کننده به‌صورت دوره‌ای بررسی شود.
- مسیرهای ورودی و خروجی آب از نظر نشتی کنترل شوند.
- فیلترها طبق برنامه سازنده بررسی و تمیز یا تعویض شوند.
- دمای چیلر متناسب با شرایط محیط و توصیه سازنده تنظیم شود.
- از آب یا مایع خنک‌کننده نامناسب استفاده نشود.
- ورودی و خروجی هوا در اطراف چیلر مسدود نباشد.
- در مناطق سرد، احتمال یخ‌زدگی مدار جدی گرفته شود.
در هوای زیر صفر، یخ‌زدن آب می‌تواند باعث افزایش حجم و ترک خوردن مسیرها یا قطعات سیستم خنک‌کننده شود.
هنگام خرید چیلر دستگاه لیزر به چه نکاتی توجه کنیم؟
پیش از خرید باید ابتدا مشخصات دستگاه لیزر را بررسی کنید.
موارد مهم عبارت‌اند از:
- توان و مدل سورس
- ظرفیت سرمایش موردنیاز
- دبی و فشار آب
- تک‌مداره یا دو‌مداره بودن چیلر
- محدوده تنظیم دما
- سیستم‌های هشدار
- کیفیت پمپ و کمپرسور
- امکان تأمین قطعات یدکی
- خدمات تعمیر و نگهداری
مهم‌تر از برند چیلر، سازگاری واقعی آن با مشخصات فنی دستگاه است.
اشتباهات رایج در استفاده از چیلر لیزر
چند اشتباه می‌تواند عمر سیستم خنک‌کننده و حتی دستگاه را کاهش دهد:
- انتخاب چیلر فقط براساس قیمت
- تنظیم دمای آب بیش از حد پایین
- استفاده از آب نامناسب
- بی‌توجهی به فیلترها
- مسدود کردن ورودی هوای چیلر
- نادیده گرفتن هشدار جریان آب
- استفاده از چیلر با ظرفیت کمتر از نیاز دستگاه
- بی‌توجهی به احتمال یخ‌زدگی در زمستان
نکات ایمنی
سیستم‌های لیزر صنعتی می‌توانند شامل ولتاژهای بالا، منابع نوری پرقدرت و مدارهای خنک‌کننده حساس باشند.
اگر چیلر خطای مداوم، نشتی شدید، قطع گردش آب یا افزایش غیرطبیعی دما دارد، دستگاه را بدون بررسی تخصصی تحت کار سنگین قرار ندهید.
تنظیمات دمای آب، نوع مایع خنک‌کننده و شیوه سرویس باید مطابق دفترچه سازنده دستگاه انجام شود.
نتیجه‌گیری؛ چیلر دستگاه لیزر چیست و چرا مهم است؟
چیلر دستگاه لیزر بخش اصلی سیستم کنترل دمای بسیاری از دستگاه‌های صنعتی است و وظیفه دارد گرمای تولیدشده در سورس و سایر قطعات حساس را از طریق گردش مایع خنک‌کننده دفع کند.
استفاده از چیلر مناسب به پایداری عملکرد دستگاه، کاهش تنش حرارتی و محافظت از قطعات کمک می‌کند. در مقابل، انتخاب چیلر نامناسب، تنظیم غلط دما، کیفیت پایین آب یا نگهداری ضعیف می‌تواند باعث کاهش عملکرد سیستم یا ایجاد آسیب شود.
به همین دلیل هنگام انتخاب و نگهداری چیلر باید مشخصات دقیق دستگاه، سورس لیزر و توصیه‌های سازنده مبنای تصمیم‌گیری قرار گیرد.
