برای شناخت نحوه عملکرد یک دستگاه لیزر، عیب‌یابی اولیه یا حتی انتخاب دستگاه مناسب برای یک کارگاه، باید بدانیم مهم‌ترین اجزای دستگاه لیزر صنعتی کدام‌اند؟ دستگاه‌های لیزر صنعتی از مجموعه‌ای از بخش‌های نوری، مکانیکی، الکتریکی و کنترلی تشکیل شده‌اند که هرکدام وظیفه مشخصی دارند.
اگرچه ساختار دقیق دستگاه‌های برش، جوش، مارکینگ و حکاکی لیزری با یکدیگر متفاوت است، اما بیشتر آن‌ها چند بخش اصلی مانند منبع لیزر، سیستم انتقال پرتو، هد پردازش، سیستم حرکتی، کنترلر و سیستم خنک‌کننده دارند. شرکت‌های سازنده تجهیزات لیزری نیز این اجزا را به‌عنوان بخش‌های اصلی سیستم‌های صنعتی معرفی می‌کنند.
مهم‌ترین اجزای دستگاه لیزر صنعتی کدام‌اند؟
1. منبع لیزر یا Laser Source
منبع لیزر را می‌توان یکی از اصلی‌ترین بخش‌های دستگاه دانست، زیرا انرژی مورد نیاز برای ایجاد پرتو لیزر در این قسمت تولید می‌شود.
نوع منبع بسته به دستگاه متفاوت است. برای مثال در بسیاری از تجهیزات برش و جوش فلزات از لیزر فایبر استفاده می‌شود، در حالی که سیستم‌های CO2 نیز در برخی کاربردهای صنعتی و پردازش مواد غیرفلزی کاربرد دارند.
توان، کیفیت پرتو، طول موج و نوع منبع لیزر تأثیر زیادی بر موادی دارد که دستگاه قادر به پردازش آن‌هاست.

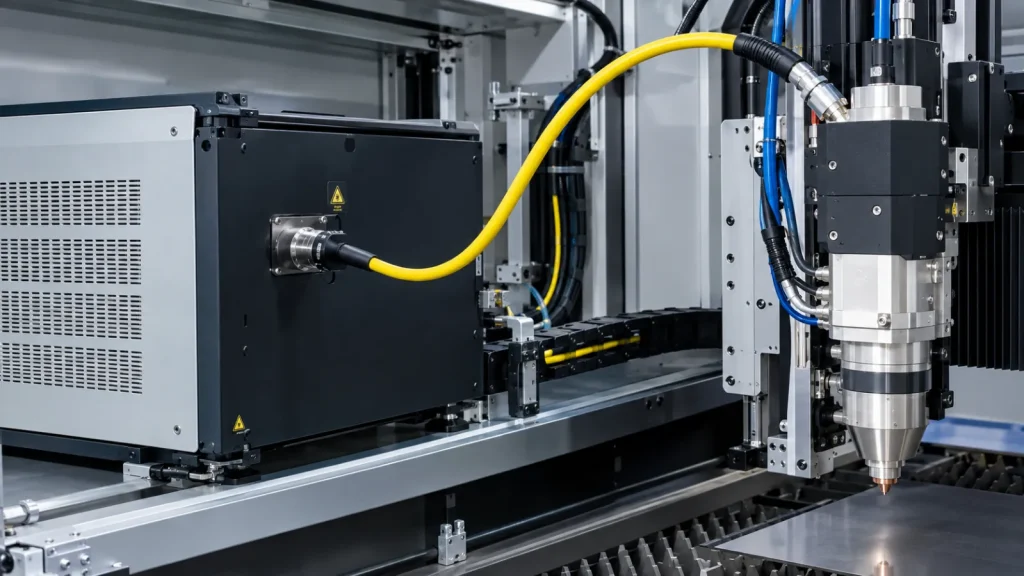

2. سیستم انتقال و هدایت پرتو
پس از تولید پرتو، باید انرژی لیزر به محل پردازش قطعه منتقل شود. این وظیفه بر عهده سیستم انتقال پرتو است.
در سیستم‌های مختلف ممکن است از فیبر نوری، آینه‌ها یا مجموعه‌ای از قطعات اپتیکی برای هدایت پرتو استفاده شود. Coherent نیز سیستم Beam Delivery را یکی از اجزای مستقل تجهیزات لیزری صنعتی معرفی می‌کند.
تمیزی، سلامت و تنظیم صحیح قطعات این مسیر اهمیت زیادی دارد؛ زیرا آلودگی یا آسیب اپتیک‌ها می‌تواند روی انتقال انرژی و کیفیت فرآیند تأثیر بگذارد.

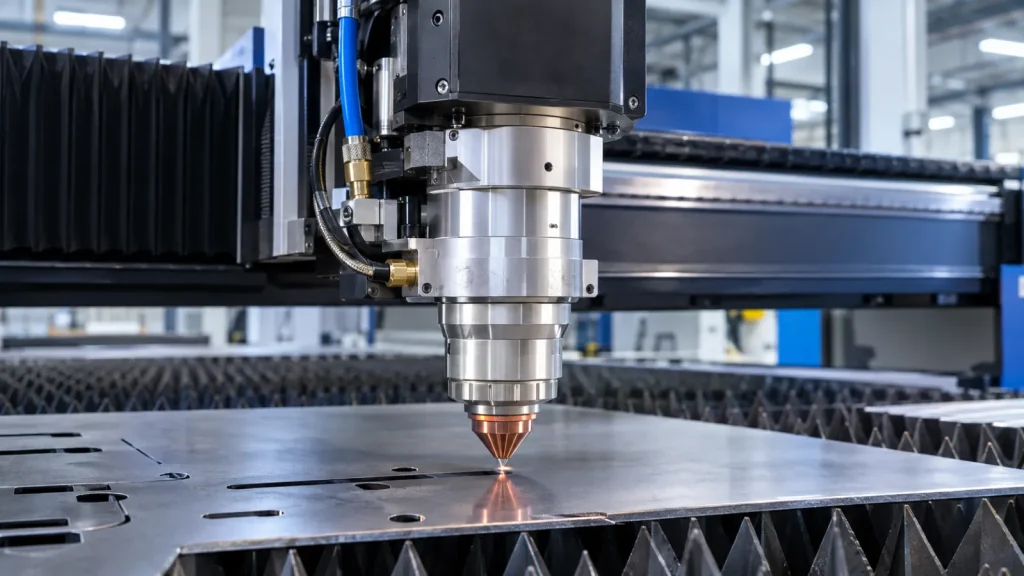

3. هد لیزر و مجموعه اپتیکی
هد لیزر آخرین بخش مهم مسیر پرتو پیش از رسیدن انرژی به قطعه است. درون یا اطراف این مجموعه می‌توان قطعاتی مانند لنز فوکوس، شیشه محافظ و سایر اپتیک‌ها را مشاهده کرد.
وظیفه اصلی هد این است که پرتو را به شکل مناسب روی سطح قطعه متمرکز کند.
در دستگاه‌های برش، تنظیم فوکوس، وضعیت لنز و هم‌راستایی نازل با پرتو از عوامل مهم کیفیت فرآیند هستند. مستندات آموزشی TRUMPF نیز بررسی لنز، فوکوس و هم‌راستایی نازل را از موارد مهم سرویس هد برش عنوان می‌کند.
4. نازل لیزر
در دستگاه‌های برش لیزری، نازل در انتهای هد قرار دارد و مسیر خروج پرتو و گاز کمکی را فراهم می‌کند.
انتخاب قطر مناسب نازل، سلامت دهانه و قرارگیری صحیح آن نسبت به محور پرتو می‌تواند روی کیفیت برش و عملکرد گاز کمکی اثر بگذارد.
نازل معمولاً یکی از قطعاتی است که باید در سرویس‌های دوره‌ای بررسی شود؛ زیرا ضربه، آلودگی یا تغییر شکل آن می‌تواند عملکرد برش را مختل کند.
جزئیات بیشتر در مقاله انتخاب نازل مناسب برای برش لیزری چه اهمیتی دارد؟ آمده است.
5. سیستم حرکتی و میز دستگاه
برای ایجاد طرح، برش یا مسیر پردازش، باید بین هد لیزر و قطعه کار حرکت کنترل‌شده ایجاد شود.
این قسمت بسته به طراحی دستگاه می‌تواند شامل مواردی مانند:
- محورهای X و Y و در برخی دستگاه‌ها محور Z
- موتور و سرووموتور
- ریل و سیستم‌های حرکتی
- گیربکس یا مکانیزم انتقال حرکت
- میز یا بستر نگهداری قطعه
باشد.
دقت سیستم حرکتی مستقیماً روی دقت ابعادی و کیفیت اجرای مسیر لیزر تأثیر دارد.
6. کنترلر و نرم‌افزار
کنترلر در واقع بخش فرمان دستگاه است. وظیفه آن هماهنگ کردن حرکت محورها، عملکرد منبع لیزر و پارامترهای فرآیند است.
در دستگاه‌های مختلف، اپراتور می‌تواند پارامترهایی مانند توان، سرعت حرکت یا برخی تنظیمات مرتبط با فرآیند را از طریق سیستم کنترل مدیریت کند.

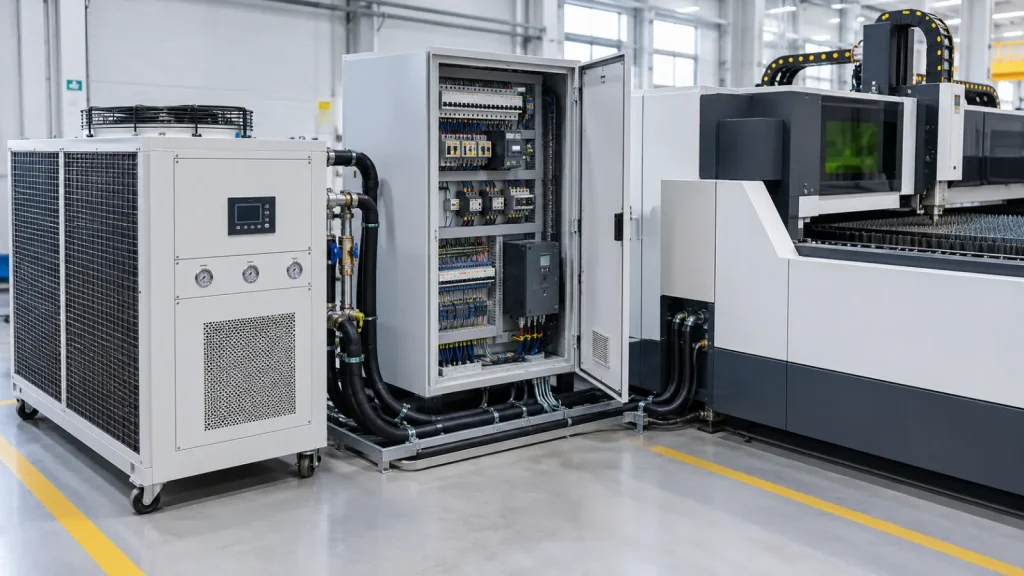

7. سیستم خنک‌کننده یا چیلر
لیزرهای صنعتی در هنگام کار گرما تولید می‌کنند و کنترل دمای برخی قطعات برای عملکرد پایدار دستگاه اهمیت زیادی دارد.
به همین دلیل بسیاری از دستگاه‌ها دارای سیستم خنک‌کننده یا چیلر هستند. بسته به طراحی سیستم، چیلر می‌تواند منبع لیزر، اپتیک‌ها یا اجزای دیگر را خنک کند. مستندات سازندگان نیز جریان، دمای آب و پایداری سیستم خنک‌کننده را از پارامترهای مهم عملکرد سیستم معرفی می‌کنند.
برای آشنایی بیشتر با نقش سیستم خنک‌کننده، مقاله آیا همه لیزرها نیاز به چیلر دارند؟ را بخوانید.
8. منبع تغذیه و تجهیزات الکتریکی
قسمت الکتریکی انرژی مورد نیاز بخش‌های مختلف دستگاه را تأمین و توزیع می‌کند.
این مجموعه ممکن است شامل:
- منبع تغذیه
- تابلو برق
- درایو موتورها
- تجهیزات حفاظتی
- رله‌ها و کنتاکتورها
- مدارهای کنترل
باشد.
مشکلات این بخش باید توسط افراد متخصص بررسی شوند؛ زیرا دستگاه‌های لیزر صنعتی می‌توانند دارای مدارهای الکتریکی پرقدرت و خطرناک باشند.
9. سیستم گاز کمکی
در دستگاه‌های برش لیزری فلزات، گاز کمکی بخش مهمی از فرآیند است. بسته به نوع ماده و فرآیند ممکن است از گازهای مختلف استفاده شود.
گاز از طریق هد و نازل به ناحیه برش هدایت شده و به فرآیند برش و خروج مواد مذاب از شکاف کمک می‌کند.
بنابراین فشار، کیفیت گاز، نازل و تنظیمات دستگاه باید متناسب با ماده و دستورالعمل سازنده انتخاب شوند.
10. سنسورها و تجهیزات ایمنی
یک دستگاه صنعتی تنها از اجزای تولیدکننده و هدایت‌کننده لیزر تشکیل نشده است. سیستم‌های حفاظتی نیز بخش مهمی از دستگاه هستند.
بسته به مدل دستگاه می‌توان تجهیزاتی مانند سنسورها، Interlock، سیستم‌های پایش، حفاظ دستگاه و کلیدهای توقف اضطراری را مشاهده کرد. در تجهیزات جدیدتر همچنین از سنسورها برای پایش فرآیند و کنترل کیفیت استفاده می‌شود.
جدول خلاصه اجزای دستگاه لیزر صنعتی
| جزء دستگاه | وظیفه اصلی |
|---|---|
| منبع لیزر | تولید پرتو لیزر |
| سیستم انتقال پرتو | انتقال انرژی به هد |
| هد و اپتیک‌ها | هدایت و فوکوس پرتو |
| نازل | هدایت گاز و خروج پرتو در دستگاه برش |
| سیستم حرکتی | حرکت دقیق هد یا قطعه |
| کنترلر | کنترل و هماهنگی فرآیند |
| چیلر | کنترل دمای اجزای دستگاه |
| سیستم برق | تأمین و توزیع انرژی |
| سیستم گاز | کمک به فرآیند برش |
| تجهیزات ایمنی | حفاظت و پایش عملکرد دستگاه |
کدام قطعات بیشتر به نگهداری نیاز دارند؟
همه اجزای دستگاه اهمیت دارند، اما بعضی قسمت‌ها به دلیل تماس بیشتر با محیط فرآیند باید مرتب بررسی شوند. در دستگاه‌های برش لیزری معمولاً وضعیت نازل، لنزها، شیشه محافظ، سیستم خنک‌کننده و مسیر اپتیکی اهمیت ویژه‌ای دارد.
برای مثال، تولیدکنندگان تجهیزات لیزری بررسی و تمیزکاری اپتیک‌ها، وضعیت فوکوس، نازل و سیستم خنک‌کننده را در برنامه‌های نگهداری دستگاه قرار می‌دهند.
زمان تعویض هر قطعه را نباید صرفاً بر اساس یک بازه زمانی ثابت تعیین کرد. شرایط کاری، نوع دستگاه، میزان استفاده و دستورالعمل سازنده باید ملاک قرار گیرد.
برای بررسی دوره‌ای این قطعات می‌توانید از چک‌لیست نگهداری قطعات مصرفی دستگاه لیزر استفاده کنید.
هنگام بررسی اجزای دستگاه به چه نکاتی توجه کنیم؟
برای خرید یا نگهداری دستگاه، تنها توان منبع لیزر مهم نیست. بهتر است موارد زیر نیز بررسی شوند:
- نوع و برند منبع لیزر
- کیفیت و قابلیت سرویس هد
- دسترسی به قطعات مصرفی
- کیفیت سیستم حرکتی
- نوع کنترلر و نرم‌افزار
- ظرفیت مناسب سیستم خنک‌کننده
- وضعیت خدمات و قطعات یدکی
- سیستم‌های ایمنی دستگاه
- سازگاری قطعات با مدل دستگاه
نکته ایمنی
پرتو لیزر صنعتی، تجهیزات الکتریکی پرقدرت و برخی بخش‌های اپتیکی می‌توانند خطرناک باشند. باز کردن منبع لیزر، دستکاری Interlockها، تنظیمات تخصصی مسیر اپتیکی یا تعمیر قسمت‌های الکتریکی نباید بدون آموزش و تجهیزات مناسب انجام شود.
برای سرویس تخصصی، دستورالعمل سازنده دستگاه و تکنسین واجد صلاحیت باید مبنای کار قرار گیرد.
نتیجه‌گیری
در پاسخ به سؤال مهم‌ترین اجزای دستگاه لیزر صنعتی کدام‌اند؟ می‌توان گفت منبع لیزر، سیستم انتقال پرتو، هد و اپتیک‌ها، سیستم حرکتی، کنترلر، چیلر، تجهیزات الکتریکی و سیستم‌های ایمنی مهم‌ترین بخش‌های یک دستگاه لیزر صنعتی هستند.
شناخت اجزای دستگاه لیزر صنعتی کمک می‌کند هنگام خرید دستگاه تنها به توان لیزر توجه نکنیم و کیفیت مجموعه‌ای از سیستم‌های اپتیکی، مکانیکی، کنترلی و خنک‌کننده را نیز بررسی کنیم. همچنین در زمان نگهداری، شناسایی وظیفه هر بخش می‌تواند به تشخیص سریع‌تر محل احتمالی مشکل و جلوگیری از تعویض غیرضروری قطعات کمک کند.
