اگر توان و سرعت دستگاه بهدرستی تنظیم شده باشد اما همچنان لبه برش خشن، عمق برش نامناسب یا حکاکی کمرنگ و بیکیفیت باشد، یکی از مواردی که باید بررسی شود فاصله کانونی لیزر است. محل قرارگیری نقطه فوکوس مشخص میکند انرژی پرتو در چه ناحیهای بیشترین تمرکز را داشته باشد و همین موضوع مستقیماً روی کیفیت انجام فرایند اثر میگذارد.
در این مقاله بررسی میکنیم نقش فاصله کانونی در کیفیت برش و حکاکی لیزر چیست، تنظیم نادرست آن چه مشکلاتی ایجاد میکند و برای دستیابی به نتیجه بهتر باید به چه نکاتی توجه کرد.
فاصله کانونی لیزر چیست؟
فاصله کانونی لنز، فاصلهای است که در آن پرتو عبوری از سیستم اپتیکی به ناحیه فوکوس میرسد. در نزدیکی این نقطه، قطر پرتو کاهش پیدا کرده و انرژی در سطح کوچکتری متمرکز میشود.
البته در دستگاه واقعی، فقط مشخصات خود لنز اهمیت ندارد. موقعیت قطعه نسبت به هد و لنز نیز باید به شکلی تنظیم شود که ناحیه فوکوس در محل مناسب نسبت به سطح یا ضخامت قطعه قرار گیرد.
به زبان ساده، فاصله کانونی لیزر مشخص میکند انرژی پرتو دقیقاً کجا بیشترین تمرکز را داشته باشد.
نقش فاصله کانونی در کیفیت برش و حکاکی لیزر چیست؟

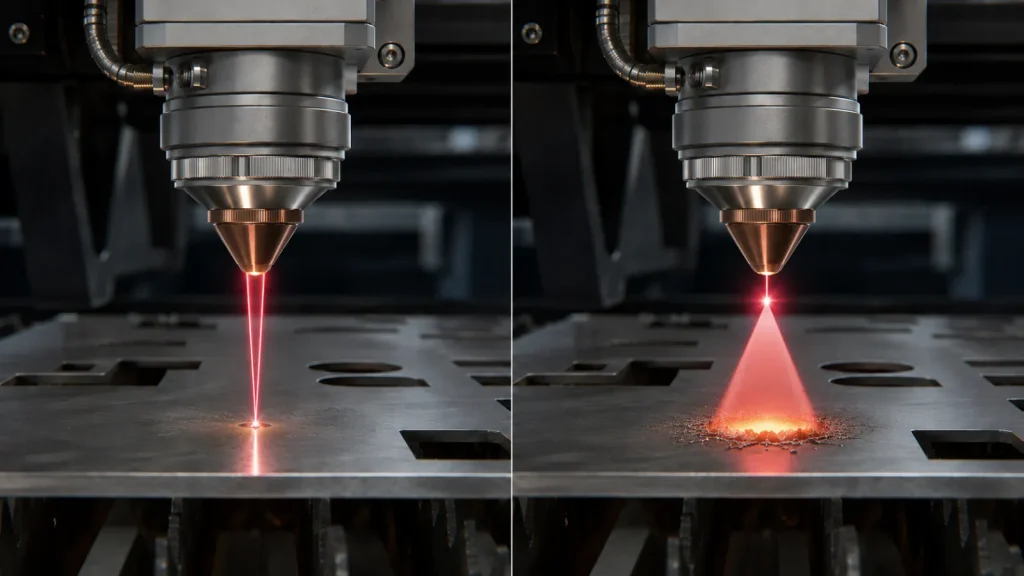

تأثیر فاصله کانونی بر کیفیت برش
در عملیات برش، انرژی پرتو باید در محل مناسبی از ضخامت قطعه متمرکز شود. تنظیم نامناسب فوکوس میتواند باعث شود انرژی کافی به تمام عمق برش نرسد.
برخی نشانههای احتمالی تنظیم نامناسب فوکوس عبارتاند از:
- برش ناقص قطعه
- ایجاد پلیسه در لبه زیرین
- افزایش عرض شکاف برش
- کاهش صافی لبه
- افزایش سوختگی یا تغییر رنگ اطراف برش
- نیاز به توان بالاتر از حالت معمول
محل مناسب فوکوس به جنس قطعه، ضخامت آن، نوع دستگاه و شرایط فرایند بستگی دارد؛ بنابراین نمیتوان یک موقعیت ثابت را برای تمام برشها پیشنهاد کرد. برای آشنایی بیشتر با علت سیاه شدن قطعه در هنگام برش میتوانید مقاله علت سوختن یا سیاه شدن لبه برش در دستگاه لیزر را مطالعه فرمایید.

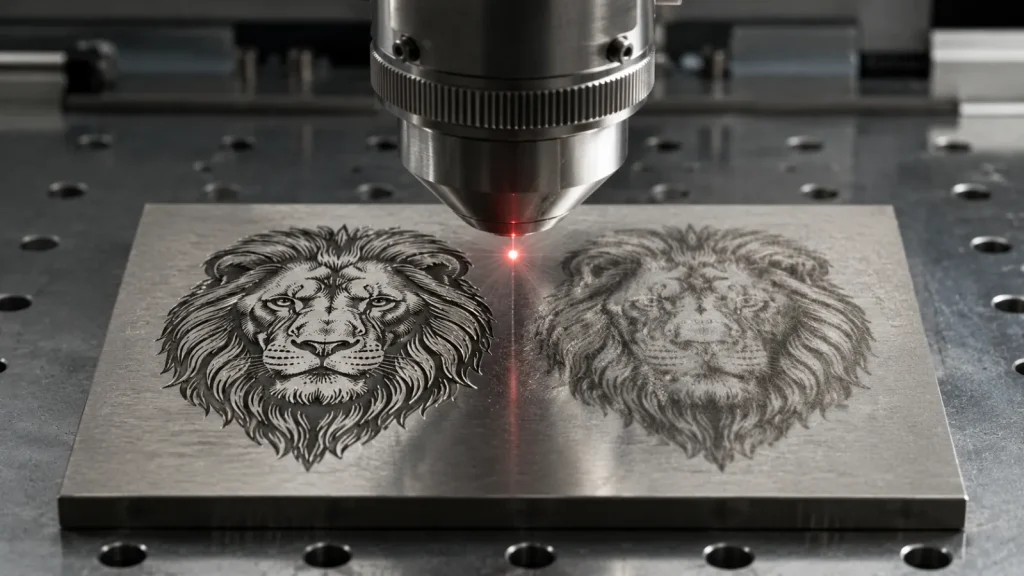

تأثیر فاصله کانونی بر کیفیت حکاکی
در حکاکی، معمولاً کنترل اندازه نقطه تابش و میزان تمرکز انرژی اهمیت زیادی دارد. اگر سطح قطعه نسبت به نقطه فوکوس در موقعیت مناسبی قرار نداشته باشد، لکه لیزر بزرگتر شده و چگالی انرژی کاهش پیدا میکند.
این وضعیت میتواند باعث ایجاد مشکلاتی مانند:
- کاهش وضوح حکاکی
- محو شدن جزئیات ریز
- خطوط ضخیمتر از انتظار
- حکاکی کمعمق یا نامنظم
- تفاوت کیفیت در بخشهای مختلف طرح
شود.
بنابراین در حکاکیهای دقیق، تنظیم درست فاصله کانونی لیزر اهمیت بیشتری پیدا میکند.
اگر فوکوس لیزر اشتباه تنظیم شود چه اتفاقی میافتد؟
| وضعیت | نتیجه احتمالی |
|---|---|
| فوکوس صحیح | تمرکز مناسب انرژی و کیفیت بهتر |
| فوکوس بیش از حد بالا | کاهش چگالی انرژی روی محل موردنظر |
| فوکوس بیش از حد پایین | تغییر محل تمرکز انرژی و افت کیفیت فرایند |
| فاصله نازل یا هد نامناسب | تغییر شرایط واقعی فوکوس و عملکرد فرایند |
| سطح قطعه ناهموار | متفاوت شدن فاصله فوکوس در نقاط مختلف |
البته افت کیفیت همیشه به معنی اشتباه بودن فاصله کانونی نیست. توان، سرعت، وضعیت لنز، نازل، گاز کمکی و تنظیمات دستگاه نیز باید بررسی شوند.
فاصله کانونی کوتاه و بلند چه تفاوتی دارند؟
لنزهایی با فاصله کانونی متفاوت، رفتار پرتو متفاوتی ایجاد میکنند.
فاصله کانونی کوتاه
معمولاً میتواند نقطه فوکوس کوچکتری ایجاد کند و برای کاربردهایی که به تمرکز بالاتر انرژی و جزئیات بیشتر نیاز دارند مفید باشد. در مقابل، محدودهای که پرتو در آن نزدیک به بهترین فوکوس باقی میماند محدودتر است و تنظیم ارتفاع قطعه اهمیت بیشتری پیدا میکند.
فاصله کانونی بلند
فاصله کانونی بیشتر میتواند عمق فوکوس بیشتری ایجاد کند و در برخی فرایندهای صنعتی یا هنگام کار روی قطعات ضخیمتر مزیت داشته باشد. انتخاب نهایی باید مطابق مشخصات دستگاه، لنز و کاربرد انجام شود.
چگونه فاصله کانونی مناسب را تنظیم کنیم؟
برای تنظیم مناسب فاصله کانونی لیزر بهتر است به ترتیب موارد زیر بررسی شوند:
- مشخصات لنز و هد دستگاه را بررسی کنید.
- دستورالعمل سازنده دستگاه یا لنز را مبنا قرار دهید.
- جنس و ضخامت قطعه را مشخص کنید.
- ارتفاع هد و فاصله نازل تا قطعه را کنترل کنید.
- یک تست کوتاه روی نمونه مشابه انجام دهید.
- کیفیت سطح بالا، سطح پایین و لبه برش یا وضوح حکاکی را بررسی کنید.
- در صورت نیاز موقعیت فوکوس را بهصورت کنترلشده اصلاح کنید.
در دستگاههای صنعتی، تنظیم فوکوس باید مطابق دستورالعمل سازنده و پارامترهای تعریفشده برای همان سیستم انجام شود.
آیا همیشه مشکل کیفیت برش مربوط به فاصله کانونی است؟
خیر. نقش فاصله کانونی در کیفیت برش و حکاکی لیزر مهم است، اما تنها عامل تعیینکننده نیست.
در صورت افت کیفیت باید موارد زیر نیز بررسی شوند:
- توان واقعی سورس لیزر
- سرعت حرکت
- تمیزی لنز و شیشه محافظ
- سلامت نازل
- تنظیم و هممحوری مسیر پرتو
- نوع و فشار گاز کمکی در دستگاه برش
- کیفیت و جنس قطعه
- وضعیت سیستم کنترل ارتفاع
- تنظیمات پالس در دستگاههای مربوطه
به همین دلیل بهتر است عیبیابی بهصورت مرحلهای انجام شود و صرفاً با تغییر فوکوس مشکل را برطرف نکنید. اگر با وجود تنظیم فوکوس هنوز نتیجه مطلوب نیست، بررسی دلایل افت کیفیت برش لیزر میتواند به عیبیابی دقیقتر کمک کند.
نکات ایمنی هنگام تنظیم فوکوس
تنظیم فوکوس در دستگاه لیزر نباید با مشاهده مستقیم پرتو یا غیرفعال کردن سیستمهای حفاظتی انجام شود. تابش لیزر، بهخصوص در دستگاههای صنعتی، میتواند برای چشم و پوست خطرناک باشد.
برای تنظیم یا سرویس دستگاه:
- دستورالعمل سازنده را رعایت کنید.
- از تجهیزات حفاظتی متناسب با طول موج و شرایط دستگاه استفاده کنید.
- تجهیزات اپتیکی را بدون دانش فنی باز نکنید.
- سیستمهای حفاظتی و اینترلاکها را غیرفعال نکنید.
- برای تنظیمات تخصصی از تکنسین مجرب کمک بگیرید.
نتیجهگیری
نقش فاصله کانونی در کیفیت برش و حکاکی لیزر به میزان تمرکز انرژی پرتو روی نقطه موردنظر مربوط میشود. تنظیم نامناسب فوکوس میتواند باعث برش ناقص، پلیسه، افزایش عرض برش، کاهش وضوح حکاکی یا از بین رفتن جزئیات شود.
در مقابل، تنظیم صحیح فاصله کانونی لیزر همراه با انتخاب درست توان، سرعت و سایر پارامترهای دستگاه میتواند کیفیت و ثبات فرایند را بهبود دهد. برای رسیدن به بهترین نتیجه نیز باید مشخصات لنز، دستگاه، جنس و ضخامت قطعه و توصیههای سازنده را همزمان در نظر گرفت.
