سورس لیزر قلب دستگاه مارکینگ فایبر است و بخش مهمی از کیفیت حکاکی، سرعت پردازش، عمق مارک، دامنه مواد قابل پردازش و هزینه نگهداری دستگاه را تعیین میکند. به همین دلیل، انتخاب سورس لیزر فایبر برای دستگاه مارکینگ نباید فقط براساس توان درجشده روی دستگاه یا نام برند انجام شود.
دو سورس با توان اسمی یکسان ممکن است از نظر انرژی پالس، قابلیت تنظیم پهنای پالس، محدوده فرکانس، کیفیت پرتو، پایداری خروجی و کاربردهای قابل اجرا تفاوت زیادی داشته باشند.
در این راهنما بررسی میکنیم که هنگام انتخاب سورس فایبر مارکینگ باید چه مشخصاتی را بررسی کرده، چه تفاوتی میان سورسهای Q-Switched و MOPA وجود دارد و توانهای ۲۰، ۳۰، ۵۰ و ۱۰۰ وات برای چه کاربردهایی مناسبتر هستند.

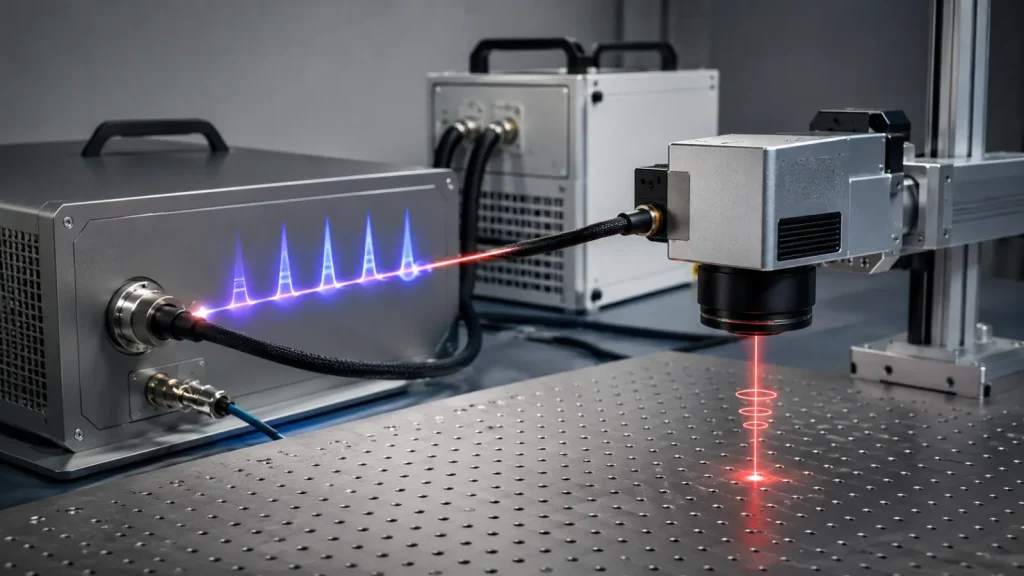

سورس لیزر فایبر در دستگاه مارکینگ چه کاری انجام میدهد؟
سورس، پرتو لیزر موردنیاز دستگاه را تولید و از طریق فیبر خروجی به مجموعه اپتیکی و هد گالوو منتقل میکند. سپس اسکنر گالوو پرتو را با سرعت و مسیر مشخص روی سطح قطعه هدایت میکند.
بیشتر سورسهای فایبر مورد استفاده در دستگاههای مارکینگ فلزات در محدوده نزدیک به ۱۰۶۴ نانومتر کار میکنند. این طول موج برای تعامل با بسیاری از فلزات مناسب است، اما نتیجه نهایی همچنان به جنس، پوشش سطح، پارامترهای لیزر و سیستم اپتیکی بستگی دارد.
سورس تنها عامل تعیینکننده کیفیت دستگاه نیست. لنز، هد گالوو، برد کنترل، نرمافزار، فوکوس، کیفیت مونتاژ و تنظیم پارامترها نیز بر نتیجه اثر میگذارند. بااینحال، قابلیتهایی که سورس در اختیار دستگاه قرار میدهد، محدوده نهایی کاربرد آن را مشخص میکند.
پیش از انتخاب سورس، کاربرد دستگاه را مشخص کنید
اولین مرحله در انتخاب سورس لیزر فایبر برای دستگاه مارکینگ پاسخدادن به این پرسشها است:
- دستگاه بیشتر روی چه موادی کار میکند؟
- مارک سطحی لازم است یا حکاکی عمیق؟
- سرعت تولید چقدر اهمیت دارد؟
- نتیجه باید روشن، تیره، رنگی یا دارای عمق باشد؟
- قطعات حساس به حرارت هستند یا خیر؟
- دستگاه برای سفارشهای متنوع استفاده میشود یا خط تولید ثابت؟
- حکاکی روی قطعه ثابت انجام میشود یا مارکینگ روی خط تولید؟
- اندازه محدوده کاری و نوع لنز موردنیاز چیست؟
ممکن است یک کارگاه صرفاً به درج شماره سریال روی فولاد و آلومینیوم نیاز داشته باشد، درحالیکه کارگاه دیگری بخواهد روی استیل رنگ ایجاد کند، پلاستیکهای حساس را بدون سوختگی مارک بزند یا حکاکی عمیق قالب انجام دهد. برای این کاربردها نمیتوان نسخه واحدی پیشنهاد کرد.

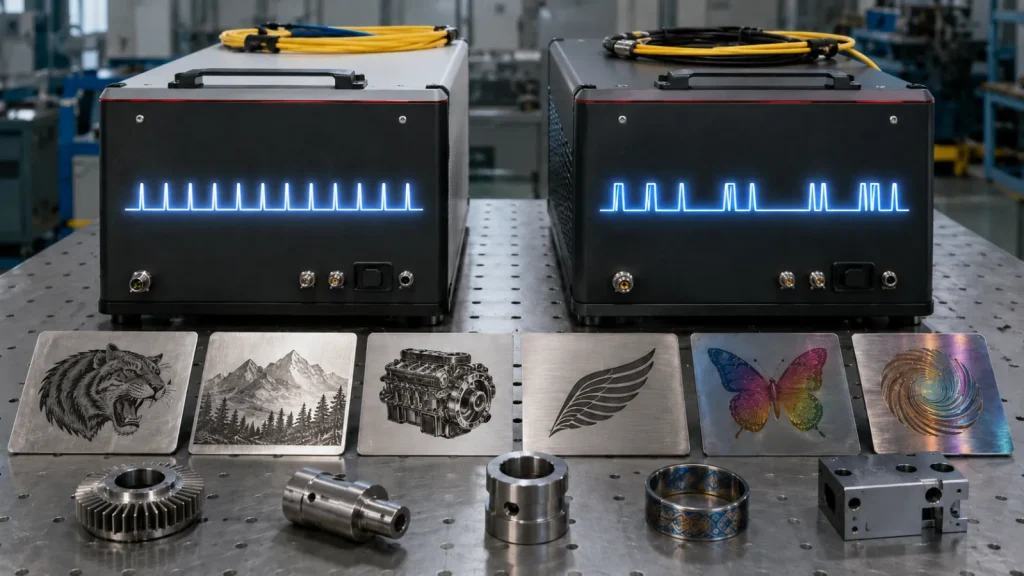

تفاوت سورس Q-Switched و MOPA چیست؟
یکی از مهمترین تصمیمها هنگام انتخاب سورس، انتخاب میان Q-Switched و MOPA است. در ادامه با تفاوت این دو سورس آشنا خواهید شد.
سورس Q-Switched
سورس Q-Switched انتخاب رایج برای حکاکی عمومی فلزات است. این سورسها معمولاً ساختار سادهتر، قیمت پایینتر و محدوده تنظیم محدودتری نسبت به مدلهای MOPA دارند.
کاربردهای متداول آنها عبارتاند از:
- حکاکی لوگو و نام برند
- درج شماره سریال
- حکاکی بارکد و QR Code
- مارکزنی روی فولاد، آهن و برخی آلیاژها
- حکاکی قطعات ابزار
- مارک روی طلا، نقره، مس و آلومینیوم
- حکاکی سطحی یا نیمهعمیق عمومی
سورس MOPA
MOPA مخفف Master Oscillator Power Amplifier است. در این معماری، امکان کنترل مستقلتر پهنای پالس و فرکانس فراهم میشود. این انعطاف به اپراتور اجازه میدهد نحوه انتقال انرژی و میزان اثر حرارتی روی قطعه را دقیقتر تنظیم کند.
کاربردهای متداول سورس MOPA شامل موارد زیر است:
- ایجاد رنگ روی بعضی سطوح استیل و تیتانیوم
- ایجاد مارک مشکی روی برخی آلیاژها و سطوح
- حکاکی روی آلومینیوم آنودایز
- مارکزنی پلاستیکهای حساستر
- کاهش سوختگی، تغییر رنگ یا ذوب ناخواسته
- پردازش قطعات الکترونیکی ظریف
- تنظیم بهتر کیفیت لبه و بافت حکاکی
- انجام طیف متنوعتری از سفارشها با یک دستگاه
MOPA همیشه به معنای «بهتر بودن» نیست. اگر دستگاه فقط برای درج سریال روی قطعات فلزی معمولی استفاده شود، پرداخت هزینه بیشتر برای قابلیتهایی که استفاده نمیشوند، توجیه اقتصادی ندارد. در مقابل، برای یک مرکز خدمات حکاکی با سفارشهای متنوع، انعطاف MOPA میتواند ارزشمند باشد.

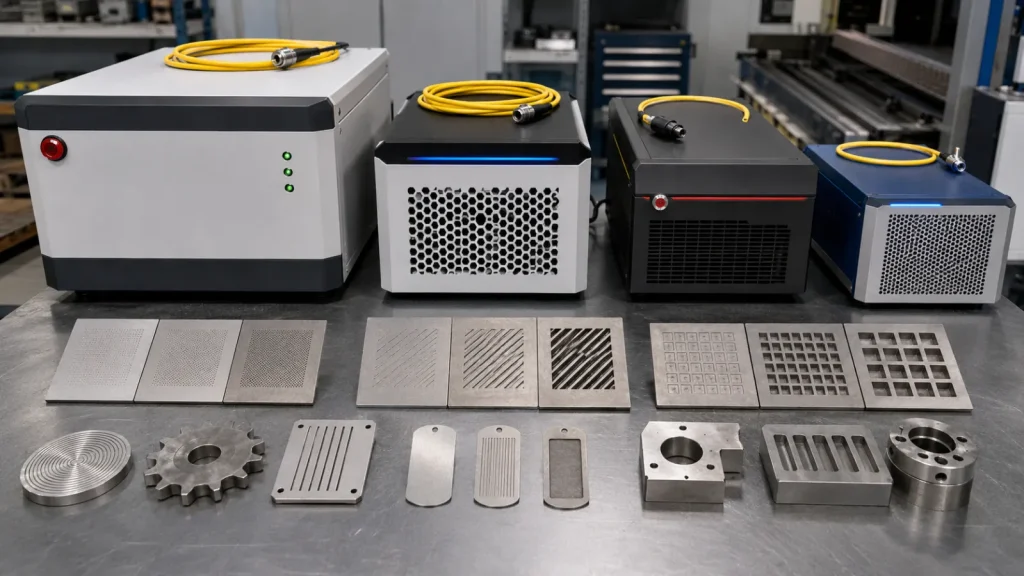

چه توان سورسی برای دستگاه مارکینگ مناسب است؟
توان متوسط خروجی یکی از مشخصات مهم سورس است، اما نباید بهتنهایی معیار خرید قرار گیرد. در ادامه به معرفی توانهای مختلف سورس فایبر خواهیم پرداخت.
سورس فایبر ۲۰ وات
سورس ۲۰ وات معمولاً برای کارهای سبک و عمومی مناسب است مانند:
- درج لوگو، سریال و بارکد
- حکاکی سطحی فلزات
- ساخت پلاک مشخصات
- مارکزنی قطعات کوچک
- سفارشهای کمتیراژ
- کارگاههایی با بودجه محدود
مزیت اصلی آن هزینه کمتر و مصرف پایینتر است. محدودیت آن نیز سرعت کمتر در حکاکی عمیق و نیاز به پاسهای بیشتر برای برداشت ماده است.
سورس فایبر ۳۰ وات
سورس ۳۰ وات انتخاب متعادلتری برای بسیاری از دستگاههای مارکینگ عمومی است. این توان نسبت به مدل ۲۰ وات میتواند سرعت بیشتر، انعطاف بهتر و توانایی مناسبتری برای حکاکی نیمهعمیق فراهم کند.
کاربردهای متداول:
- مارک صنعتی قطعات
- حکاکی ابزار و یراقآلات
- تولید پلاک فلزی
- مارک قطعات خودرو
- حکاکی روی زیورآلات
- سفارشهای روزمره کارگاهی
برای کسبوکاری که قصد دارد انواع سفارشهای عمومی حکاکی فلز را بپذیرد، ۳۰ وات معمولاً نقطه شروع مناسبی است.
سورس فایبر ۵۰ وات
سورس ۵۰ وات برای سرعت تولید بالاتر و حکاکی عمیقتر انتخاب میشود، مانند:
- حکاکی عمیق قالب و قطعات
- برداشت پوشش یا لایه سطحی
- تولید صنعتی با تیراژ بالاتر
- مارکزنی سریعتر
- ایجاد بافت روی فلز
- حکاکی عمیق روی فولاد و آلیاژها
سورسهای ۶۰، ۸۰ و ۱۰۰ وات
این توانها بیشتر برای پردازش سنگینتر، حکاکی عمیق، تولید سریع یا کاربردهای تخصصی استفاده میشوند.
مزایای احتمالی آنها را میتواند در:
- کاهش زمان حکاکی عمیق
- افزایش ظرفیت تولید
- امکان استفاده از پارامترهای متنوعتر
- برداشت سریعتر پوشش یا ماده
- مناسببودن برای خطوط تولید و کاربردهای صنعتی
دانست. اما توان بالاتر همیشه کیفیت بالاتر ایجاد نمیکند. روی قطعات نازک، سطوح حساس یا پلاستیکها، انرژی نامناسب میتواند باعث سوختگی، تاببرداشتن، ذوبشدن لبهها یا کاهش خوانایی مارک شود.
سورسهای توان بالا ممکن است از نظر خنککاری، برق ورودی، ابعاد و سیستم اپتیکی نیز نیازهای متفاوتی داشته باشند.
مشخصات مهم در انتخاب سورس لیزر فایبر
۱- توان متوسط خروجی
توان متوسط نشان میدهد سورس در یک بازه زمانی چه مقدار انرژی تحویل میدهد. این مشخصه بر سرعت پردازش و ظرفیت کلی دستگاه اثر دارد، اما بهتنهایی کیفیت پالس را مشخص نمیکند.
۲- انرژی هر پالس
انرژی پالس برای حکاکی عمیق، برداشت ماده و ایجاد اثر قویتر روی سطح اهمیت دارد. دو سورس ۳۰ وات ممکن است انرژی پالس متفاوتی داشته و در حکاکی عمیق نتایج یکسانی ایجاد نکنند.
۳- پهنای پالس
پهنای پالس مدتزمان هر پالس را نشان میدهد. پالسهای کوتاهتر میتوانند انرژی را در زمان کوتاهتری منتقل کنند و در بعضی کاربردها، ناحیه متأثر از حرارت را کاهش دهند. پالسهای بلندتر نیز برای برخی انواع حکاکی یا ایجاد اثر حرارتی مناسبتر هستند.
در سورسهای MOPA امکان انتخاب دامنه متنوعتری از پهنای پالس وجود دارد؛ بنابراین دستگاه برای مواد و نتایج بیشتری قابل تنظیم است. محدوده واقعی باید از دیتاشیت مدل دقیق بررسی شود.
۴- فرکانس تکرار پالس
فرکانس نشان میدهد در هر ثانیه چه تعداد پالس تولید میشود. تغییر فرکانس میتواند بر انرژی هر پالس، تراکم نقاط، سرعت، رنگ و میزان گرمای ورودی اثر بگذارد.
۵- کیفیت پرتو یا M²
مقدار M² یکی از شاخصهای کیفیت پرتو است. بهطور کلی، عدد نزدیکتر به یک نشاندهنده پرتویی با قابلیت تمرکز بهتر است. کیفیت پرتو میتواند بر قطر نقطه، ظرافت خطوط، تمرکز انرژی و کیفیت حکاکی اثر بگذارد.
بااینحال، کیفیت نهایی فقط به M² وابسته نیست و باید همراه با قطر پرتو خروجی، لنز، گالوو و تنظیم فوکوس بررسی شود.
۶- قطر پرتو خروجی
قطر پرتو خروجی باید با ورودی اپتیکی گالوو و لنز دستگاه سازگار باشد. ناهماهنگی میان قطر پرتو، دهانه اسکنر و لنز میتواند باعث کاهش کارایی، کلیپشدن پرتو یا ایجاد نتیجه نامناسب شود.
۷- نوع خنککاری
بسیاری از سورسهای مارکینگ توان پایین و متوسط با هوا خنک میشوند، اما برخی مدلهای توان بالاتر به خنککاری آبی نیاز دارند. بنابراین نوع خنککاری باید برای همان مدل موردنظر کنترل شود.
نوع خنککاری را نباید فقط براساس توان سورس انتخاب کرد و لازم است دستورالعمل سازنده همان مدل بررسی شود. برای درک بهتر کاربرد چیلر در دستگاههای مختلف، مقاله «آیا همه لیزرها نیاز به چیلر (خنککننده) دارند؟» را مطالعه کنید.
۸- پایداری توان خروجی
تغییرات توان میتواند باعث تفاوت رنگ، عمق یا یکنواختی مارک میان قطعات شود. این موضوع در خطوط تولید، مارکهای خوانا توسط دوربین و بارکدهای صنعتی اهمیت بیشتری دارد.
پایداری خروجی باید از روی دیتاشیت بررسی شده و در صورت امکان، پیش از خرید با تست عملی روی نمونه قطعه ارزیابی شود.
۹- نوع کانکتور و طول فیبر خروجی
طول کابل فیبر، نوع خروجی، شرایط خمشدن، ابعاد کانکتور و نحوه نصب باید با طراحی دستگاه سازگار باشند. فیبر خروجی بخش حساسی است و نباید تحت کشش، ضربه یا شعاع خم نامناسب قرار گیرد.
۱۰- سازگاری با برد کنترل و نرمافزار
پیش از خرید سورس موارد زیرباید مشخص شوند:
- سازگاری با برد کنترل دستگاه
- نوع سیگنالهای کنترلی
- امکان کنترل توان، فرکانس و پهنای پالس
- پشتیبانی نرمافزار از قابلیتهای MOPA
- ولتاژ و توان منبع تغذیه
- نحوه اتصال سیستم هشدار
- سازگاری با هد گالوو
- امکان کنترل در مارکینگ پروازی
ممکن است یک سورس از نظر اپتیکی مناسب باشد، اما برد یا نرمافزار دستگاه نتواند تمام قابلیتهای آن را کنترل کند.
انتخاب برند سورس؛ Raycus، MAX یا JPT؟
Raycus، MAX و JPT از برندهای شناختهشده سورس فایبر چینی هستند، اما مقایسه آنها نباید فقط براساس شهرت برند انجام شود. هر برند چندین سری و مدل با مشخصات متفاوت دارد.
هنگام مقایسه این برندها موارد زیر را کنترل کنید:
- مدل و سری دقیق
- Q-Switched یا MOPA بودن سورس
- توان متوسط واقعی
- انرژی هر پالس
- محدوده پهنای پالس
- محدوده فرکانس
- کیفیت پرتو
- نوع خنککاری
- تاریخ تولید
- اصالت سورس
- شرایط گارانتی
- امکان تعمیر و تأمین قطعه
- تجربه فروشنده در راهاندازی همان مدل
برای بررسی دقیقتر تفاوت این برندها، میتوان به مقاله «تفاوت سورس Raycus، MAX و JPT چیست؟» مراجعه کنید.
جمعبندی راهنمای انتخاب سورس لیزر فایبر برای دستگاه مارکینگ
در انتخاب سورس لیزر فایبر برای دستگاه مارکینگ ابتدا باید کاربرد واقعی دستگاه مشخص شود. برای حکاکی عمومی، درج سریال و مارکزنی متداول روی فلزات، سورس Q-Switched با توان ۲۰ یا ۳۰ وات میتواند انتخاب اقتصادی و کافی باشد.
برای حکاکی عمیقتر و تولید سریعتر، توانهای ۵۰ وات و بالاتر مناسبتر هستند. در کاربردهایی مانند کنترل دقیق اثر حرارتی، مارک مشکی، ایجاد رنگ، حکاکی پلاستیکهای حساس و سفارشهای متنوع، سورس MOPA انعطاف بیشتری فراهم میکند.
بااینحال، هیچ انتخابی را نباید فقط براساس توان یا برند انجام داد. مدل دقیق، انرژی پالس، پهنای پالس، فرکانس، کیفیت پرتو، نوع خنککاری، سازگاری با دستگاه و خدمات پس از فروش باید همزمان بررسی شوند.
همچنین دریافت دیتاشیت رسمی و انجام تست روی نمونه قطعه، مطمئنترین راه برای کاهش خطای خرید است.
