سورس لیزر، قلب دستگاه برش فایبر است و کیفیت، سرعت و توانایی دستگاه در برش فلزات تا حد زیادی به انتخاب درست آن بستگی دارد. بااینحال، برای انتخاب سورس لیزر فایبر برای دستگاه برش نباید فقط به عدد توان توجه کرد. نوع و ضخامت فلز، کیفیت پرتو، مقاومت در برابر بازتاب، سازگاری با هد برش، چیلر و خدمات پس از فروش نیز اهمیت زیادی دارند.
در این راهنمای انتخاب سورس لیزر فایبر برای دستگاه برش بررسی میکنیم که چه نوع سورسی برای برش مناسب است، توان موردنیاز چگونه تعیین میشود و هنگام مقایسه برندهایی مانند Raycus، MAX، JPT و IPG باید به چه مشخصاتی توجه کرد.
سورس لیزر فایبر در دستگاه برش چه کاری انجام میدهد؟
سورس لیزر فایبر انرژی الکتریکی را به پرتو لیزر تبدیل کرده و آن را از طریق کابل فیبر نوری به هد برش منتقل میکند. پرتو در هد برش توسط مجموعه اپتیکی متمرکز شده و انرژی لازم برای ذوب یا تبخیر موضعی فلز را فراهم میکند.
کیفیت، توان و پایداری این پرتو بر موارد زیر اثر میگذارد:
- سرعت نفوذ اولیه
- سرعت حرکت هنگام برش
- عرض شیار برش
- صافی و یکنواختی لبه
- میزان پلیسه و سرباره
- توانایی برش ورقهای ضخیم
- پایداری تولید در شیفتهای طولانی
- مصرف برق و هزینه عملیاتی دستگاه
راهنمای انتخاب سورس لیزر فایبر برای دستگاه برش براساس نوع خروجی
سورس CW؛ انتخاب رایج برای دستگاههای برش
برای بیشتر دستگاههای برش ورق و لوله فلزی از سورس Continuous Wave یا CW استفاده میشود. این سورسها پرتو پیوستهای تولید میکنند و برای انتقال مداوم انرژی به محل برش مناسب هستند.
شرکتهایی مانند Raycus، MAXو JPT خانوادههای مختلفی از سورسهای CW را برای برش، جوشکاری و پردازش فلز عرضه میکنند. برای نمونه، Raycus سورسهای CW خود را برای برش ورق، راندمان الکترواپتیکی مناسب، امکان تنظیم طول فیبر خروجی و کارکرد صنعتی معرفی کرده است.
JPT نیز سورسهای CW و QCW خود را در بازههای مختلف توان برای برش فولاد کربنی، فلزات بازتابنده، فولاد ضدزنگ ضخیم و سایر کاربردهای صنعتی عرضه میکند.
سورس پالسی و MOPA
سورسهای پالسی Q-Switched و MOPA بیشتر در دستگاههای مارکینگ، حکاکی، تمیزکاری لیزری و پردازشهای ظریف استفاده میشوند. این سورسها انرژی را بهصورت پالسهای کوتاه یا قابلکنترل تولید میکنند و معمولاً جایگزین مستقیم سورس CW چندکیلوواتی دستگاه برش ورق نیستند.
ممکن است بعضی سورسهای پالسی یا QCW برای برش فویل، فلزات بسیار نازک، سوراخکاری یا کاربردهای دقیق استفاده شوند، اما برای دستگاههای متداول برش ورق فلزی، سورس CW گزینه اصلی است.

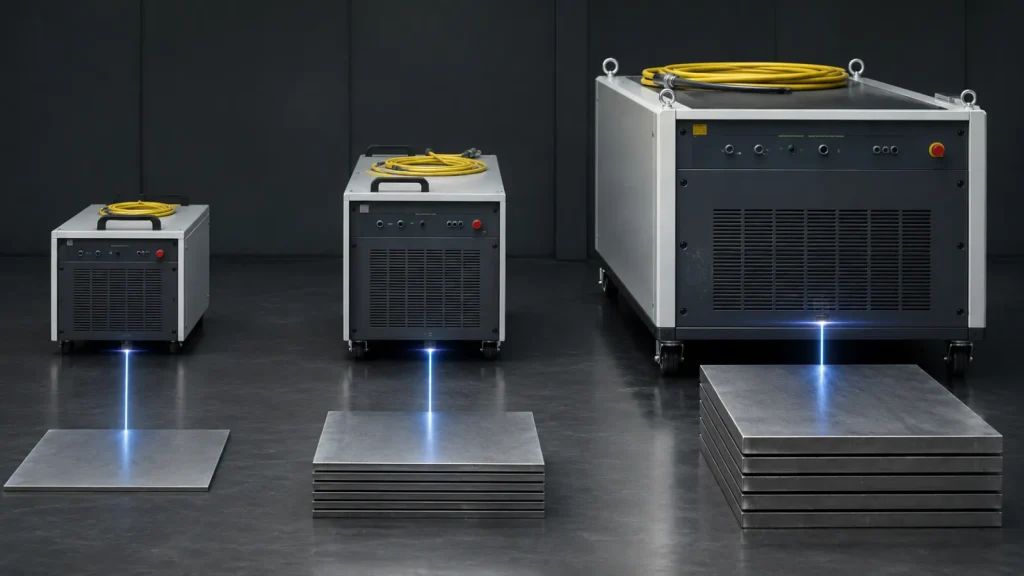

توان سورس لیزر فایبر چگونه انتخاب میشود؟
توان سورس باید براساس بدترین یا سنگینترین سفارش واقعی کارگاه انتخاب شود، نه صرفاً بیشترین ضخامتی که ممکن است دستگاه در شرایط خاص یکبار برش دهد.
قبل از انتخاب توان، این اطلاعات را مشخص کنید:
- چه فلزاتی بیشتر برش داده میشوند؟
- ضخامت معمول سفارشها چقدر است؟
- بیشترین ضخامت موردنیاز چیست؟
- کیفیت لبه مهمتر است یا سرعت تولید؟
- از اکسیژن، نیتروژن یا هوای فشرده استفاده میشود؟
- دستگاه چند ساعت در روز کار خواهد کرد؟
- تیراژ تولید ماهانه چقدر است؟
- هد برش و چیلر چه توانی را پشتیبانی میکنند؟
جدول اولیه انتخاب توان سورس
جدول زیر تنها یک راهنمای مقدماتی برای دستهبندی کاربرد است. ظرفیت واقعی برش به جنس و کیفیت ورق، گاز کمکی، فشار گاز، هد برش، نازل، لنز، تنظیم فوکوس، کیفیت پرتو و پارامترهای دستگاه وابسته است.
| توان تقریبی سورس | کاربرد پیشنهادی اولیه | وضعیت تولید |
| ۱ تا ۲ کیلووات | ورقهای نازک، قطعات سبک و تولید محدود | کارگاه کوچک یا سفارشهای سبک |
| ۳ تا ۴ کیلووات | ترکیب ورقهای نازک و متوسط | تولید عمومی و متنوع |
| ۶ کیلووات | افزایش سرعت در برش ورقهای نازک و برش ضخامتهای متوسط | تولید صنعتی متوسط |
| ۸ تا ۱۲ کیلووات | تیراژ بالا و برش ضخامتهای متوسط تا نسبتاً زیاد | خط تولید حرفهای |
| ۱۵ تا ۲۰ کیلووات | برش سریع و تولید سنگین | کارخانه و تولید انبوه |
| ۲۰ تا ۳۰ کیلووات و بیشتر | برش ورقهای ضخیم و دستیابی به بهرهوری بسیار بالا | خطوط صنعتی تخصصی |
چرا نمیتوان ضخامت برش را فقط از روی توان تعیین کرد؟
ممکن است دو دستگاه با سورس ۶ کیلووات، ظرفیت و کیفیت برش متفاوتی داشته باشند. دلیل این اختلاف میتواند موارد زیر باشد:
- تفاوت کیفیت پرتو سورس
- قطر متفاوت هسته فیبر
- تفاوت هد برش و لنز فوکوس
- توانایی کنترل فاصله نازل تا ورق
- کیفیت و فشار گاز کمکی
- سرعت و دقت محورهای دستگاه
- نرمافزار کنترل و بانک پارامترها
- کیفیت مواد اولیه و میزان زنگزدگی ورق
- شرایط دمایی و عملکرد چیلر
به همین دلیل، جدول برش سازنده دستگاه و نتیجه تست واقعی روی ورق مشتری از عدد توان مهمتر است.

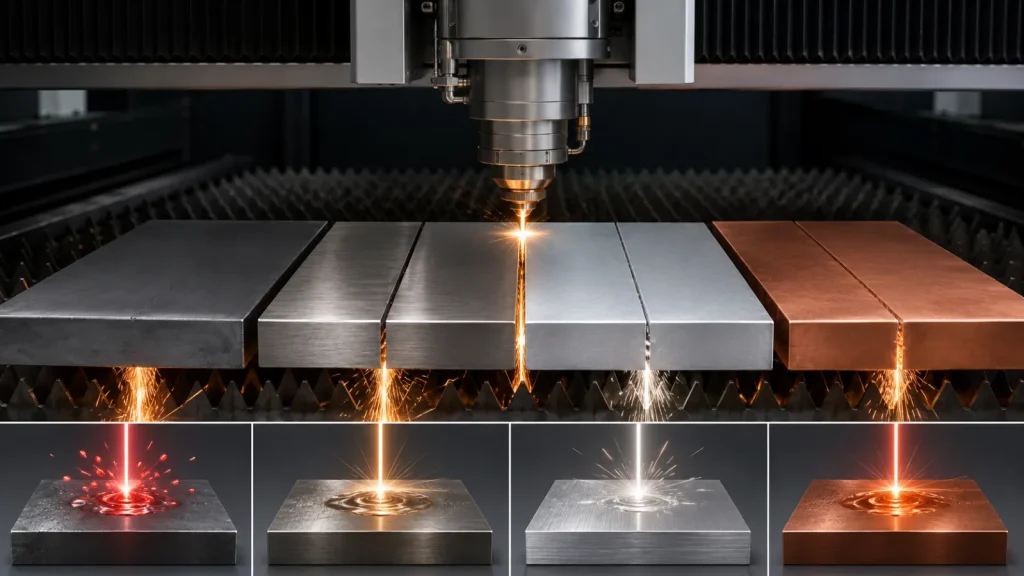

جنس فلز چه تأثیری بر انتخاب سورس دارد؟
فولاد کربنی
برای برش فولاد کربنی میتوان از اکسیژن، نیتروژن یا هوای فشرده استفاده کرد. اکسیژن به برش ضخامت بیشتر کمک میکند، اما ممکن است لبهای اکسیدشده ایجاد کند.
فولاد ضدزنگ
استیل معمولاً با نیتروژن برش داده میشود تا لبه روشنتر و بدون اکسید ایجاد شود. در این کاربرد علاوه بر توان سورس، فشار و مصرف گاز نیز اهمیت دارد.
آلومینیوم
آلومینیوم گرما را سریع منتقل میکند؛ بنابراین کیفیت پرتو، فوکوس مناسب و پایداری توان در برش آن مهم هستند.
مس و برنج
این فلزات بازتاب بالایی دارند. برای برش آنها باید سورسی انتخاب شود که مقاومت آن در برابر بازتاب برگشتی یا Back Reflection توسط سازنده تأیید شده باشد.
کیفیت پرتو و BPP چه اهمیتی دارند؟
توان نشان میدهد سورس چه مقدار انرژی تولید میکند، اما کیفیت پرتو مشخص میکند این انرژی تا چه اندازه قابلتمرکز است. در ادامه توضیح مختصری در مورد کیفیت پرتو خواهیم داد.
BPP پایینتر
BPP پایینتر معمولاً به معنی قابلیت تمرکز بهتر پرتو است. این ویژگی میتواند برای موارد زیر مفید باشد:
- برش سریع ورقهای نازک
- ایجاد شیار باریکتر
- جزئیات ظریفتر
- سوراخکاری سریعتر
- کاهش منطقه متأثر از حرارت
پرتو با قطر بزرگتر یا پروفایل قابلتنظیم
برای برخی ورقهای ضخیم، همیشه کوچکترین نقطه تمرکز بهترین نتیجه را ایجاد نمیکند. سورسها یا سیستمهای دارای پروفایل پرتو قابلتنظیم میتوانند شکل و توزیع انرژی پرتو را متناسب با ضخامت ورق تغییر دهند.
بنابراین هنگام مقایسه سورسها باید این مشخصات بررسی شوند:
- مقدار BPP یا M²
- قطر هسته فیبر خروجی
- نوع خروجی تکمد یا چندمد
- امکان تنظیم پروفایل پرتو
- قطر نقطه فوکوس قابلدستیابی
- سازگاری با اپتیک هد برش
کیفیت پرتو بالاتر امکان تمرکز بهتر انرژی را فراهم میکند، اما نتیجه نهایی همچنان به طراحی هد، فاصله کانونی لنز و نوع کاربرد وابسته است.
سورس تکماژول بهتر است یا چندماژول؟
سورس تکماژول
در سورس تکماژول، توان خروجی عمدتاً از یک ماژول اصلی تأمین میشود. مزایای احتمالی آن عبارتاند از:
- ساختار اپتیکی سادهتر
- کیفیت پرتو مناسبتر در بعضی مدلها
- ابعاد کوچکتر
- یکنواختی خروجی مطلوب
- مناسب برای برش سریع ورق نازک و متوسط
سورس چندماژول
در سورس چندماژول، خروجی چند ماژول با یکدیگر ترکیب میشود تا توان بیشتری تولید شود. این ساختار بیشتر در توانهای بالا دیده میشود.
مزایای احتمالی آن شامل موارد زیر است:
- دسترسی به توانهای بسیار بالا
- مناسب برای خطوط صنعتی سنگین
- امکان طراحی ماژولار
- قابلیت ادامه کار محدود در بعضی طراحیها پس از افت یک ماژول
بااینحال، تکماژول یا چندماژول بودن بهتنهایی نشاندهنده کیفیت نهایی سورس نیست. معماری داخلی، پایداری توان، BPP، سیستم کنترل، قابلیت ضدبازتاب و خدمات سازنده نیز باید بررسی شوند.

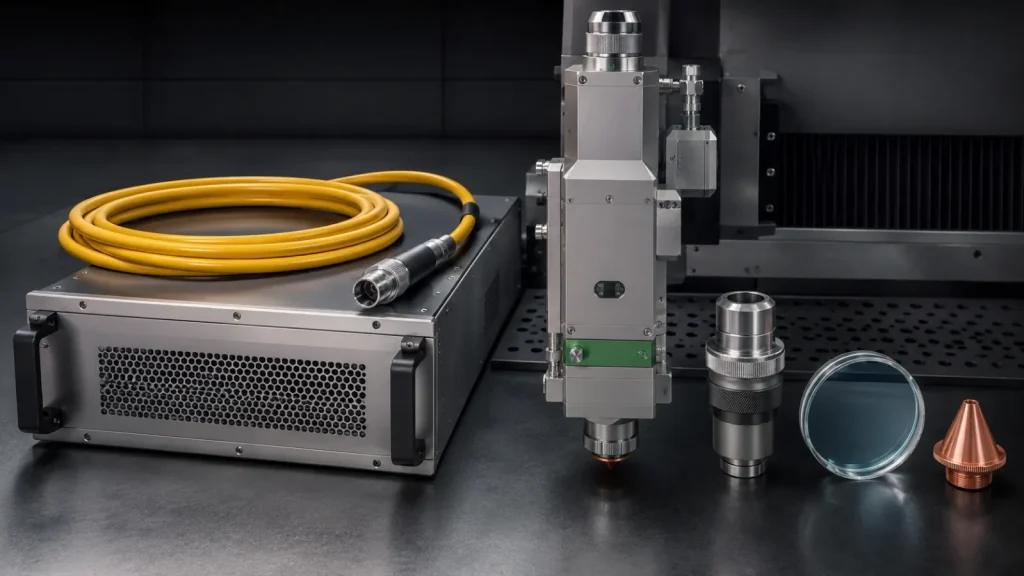

سازگاری سورس با هد برش و چیلر
یکی از مهمترین مراحل انتخاب سورس لیزر فایبر برای دستگاه برش بررسی سازگاری آن با سایر اجزای دستگاه است.
موارد زیر باید کنترل شوند:
- حداکثر توان قابلتحمل هد برش
- نوع کانکتور خروجی سورس
- قطر هسته فیبر
- ظرفیت لنز و شیشه محافظ
- طول کابل فیبر
- ظرفیت سیستم خنککاری
- برق ورودی دستگاه
- سازگاری با کنترلر
نصب سورس قویتر روی دستگاهی که هد، چیلر یا اپتیک آن برای آن توان طراحی نشده است، میتواند باعث داغشدن قطعات، افت کیفیت و آسیب به دستگاه شود.
اهمیت سیستم خنککاری
بیشتر سورسهای CW دستگاه برش به چیلر آبی نیاز دارند. چیلر باید توانایی خنککردن همزمان سورس و هد برش را داشته باشد.
در انتخاب چیلر موارد زیر مهم هستند:
- ظرفیت سرمایشی
- دبی و فشار آب
- تعداد مدارهای خنککاری
- محدوده دمای مجاز
- سیستم هشدار دما و کاهش جریان
- کیفیت آب مورداستفاده
برای اطلاعات بیشتر درباره این موضوع میتوان به مقاله «آیا همه لیزرها نیاز به چیلر دارند؟» مراجعه کرد.
مقایسه برندهای سورس فایبر
Raycus
Raycus یکی از برندهای شناختهشده چینی در بازار سورسهای فایبر است و مدلهای مختلف CW، QCW، پالسی و MOPA را تولید میکند. تنوع توان، فراوانی در بازار و استفاده گسترده در دستگاههای چینی از مزایای عملی این برند محسوب میشود.
MAX
MAX Photonics نیز سورسهای CW تکماژول و چندماژول را برای برش و جوشکاری تولید میکند. هنگام خرید این برند باید مدل دقیق، نسل محصول، کیفیت خدمات واردکننده و موجودبودن قطعات بررسی شود.
JPT
JPT بیشتر با سورسهای MOPA شناخته میشود، اما سورسهای CW و QCW آن نیز برای برش، جوشکاری و پردازش صنعتی عرضه میشوند. خانوادههای CW این شرکت از توانهای پایین تا چندین کیلووات را پوشش میدهند.
برای بررسی دقیقتر این سه برند سورس، میتوانید به مقاله «تفاوت سورس Raycus، MAX و JPT چیست؟» مراجعه کنید.
نتیجهگیری
در راهنمای انتخاب سورس لیزر فایبر برای دستگاه برش مشخص شد که توان تنها معیار تصمیمگیری نیست. نوع متریال، ضخامت معمول، تیراژ، سرعت مورد انتظار، کیفیت پرتو، مقاومت در برابر بازتاب، قطر هسته فیبر، پایداری توان، هد برش، چیلر باید بهصورت یک مجموعه بررسی شوند.
برای بیشتر دستگاههای برش ورق فلزی، سورس CW انتخاب اصلی است. توان مناسب نیز باید براساس سفارشهای واقعی کارگاه تعیین شود، نه صرفاً بالاترین عدد موجود در بازار.
پیش از خرید، دیتاشیت مدل دقیق دستگاه را دریافت کرده وسازگاری آن را با هد و چیلر بررسی کنید. همچنین تست برش را روی جنس و ضخامت موردنظر خودتان انجام دهید.
بهترین انتخاب سورس لیزر فایبر برای دستگاه برش سورسی است که کیفیت و سرعت موردنیاز را با هزینه مالکیت منطقی، پشتیبانی قابلاعتماد و کمترین ریسک توقف تولید فراهم کند.
