وقتی صحبت از حکاکی رنگی روی فلزات—خصوصاً آلومینیوم، استیل و تیتانیوم—میشود، همه روشها خروجی یکسانی تولید نمیکنند. برخی روشها تنها توان ایجاد سایههای ضعیف دارند، بعضی فقط روی فلزات پوششدار کاربرد دارند و تنها یک فناوری قادر است رنگهای واقعی، پایدار، و قابل تکرار ایجاد کند:
حکاکی رنگی با لیزرهای MOPA.
در این مقاله تمام روشهای موجود را بررسی میکنم، نقاط قوت و ضعف آنها را با جدول مقایسهای نشان میدهم، سپس توضیح میدهم چرا MOPA امروز به استاندارد صنعتی حک رنگی تبدیل شده است.
حتما بخوانید: کاربردهای لیزرهای MOPA (موپا): از حکاکی رنگی تا تمیزکاری دقیق در صنعت
همه روشهای حکاکی رنگی روی فلزات
قبل از آنکه وارد مزایای MOPA شویم، لازم است شناخت دقیقی از همه روشهای ممکن داشته باشیم؛ این مرور باعث میشود انتخاب شما کاملاً مبتنی بر تحلیل و مقایسه باشد.
در حال حاضر چهار روش اصلی برای حکاکی رنگی روی فلزات وجود دارد:
- لیزر CO₂ روی فلزات پوششدار
- لیزر UV
- لیزر فایبر Q-Switched
- لیزر فایبر MOPA (تنها روش استاندارد برای رنگی واقعی)
در ادامه هر روش را دقیق بررسی میکنم.
۱. حکاکی رنگی با لیزر CO₂
لیزر CO₂ مستقیماً با فلز واکنش ندارد؛ انرژی آن توسط سطح فلز بازتاب میشود. به همین دلیل فقط زمانی امکان ایجاد رنگ وجود دارد که سطح فلز دارای پوشش (آنادایز، رنگ الکترواستاتیک یا لایه آلی) باشد.
سازوکار ایجاد رنگ
CO₂ پوشش سطحی را گرم میکند، ساختار مولکولی آن تغییر میکند و بهصورت محدود تغییر رنگ ایجاد میشود.
مزایا
- سرعت مناسب
- مناسب برای قطعات آلومینیوم آنادایز شده
محدودیتها
- روی آلومینیوم خام امکان ایجاد رنگ ندارد
- ترکیب رنگها محدود است
- دوام پایین در برابر سایش یا مواد شیمیایی
- کیفیت رنگ وابسته به نوع پوشش است، نه لیزر
نتیجه:
فقط برای کاربردهای تزئینی یا سطوح پوششدار مناسب است، نه صنایع نیازمند استاندارد بالا.
۲. حکاکی رنگی با لیزر UV
لیزر UV با طول موج کوتاه، توانایی ایجاد تغییرات سطحی میکرونی دارد. در برخی فلزات، این تغییرات باعث انعکاس نور با طول موج متفاوت میشود.
سازوکار ایجاد رنگ
- UV از طریق فتوشیمی سطح باعث تغییر ساختار کریستالی میشود.
- رنگ ایجاد شده بیشتر «اثر اپتیکی» است نه ایجاد رنگ واقعی.
مزایا
- دقت بسیار بالا
- HFOV کوچک و مناسب قطعات ظریف
- حرارت حداقلی روی قطعه
محدودیتها
- توان بسیار پایین → سرعت کم
- تنوع رنگ محدود (بیشتر آبی، بنفش، طیفهای سرد)
- دوام کمتر در مقایسه با رنگهای ایجادشده توسط MOPA
- قیمت بالای منبع لیزر UV
نتیجه:
برای کاربردهای ظریف مناسب است، اما برای رنگهای پایدار و صنعتی توصیه نمیشود.
۳. حکاکی رنگی با لیزر فایبر Q-Switched
این روش بهطور واقعی رنگ تولید نمیکند. خروجی تنها یک سایه خاکستری تا قهوهای است که برخی کاربران آن را رنگی تصور میکنند.
سازوکار
- گرمایش سطحی ناهمگن
- تشکیل لایههای اکسید بدون کنترل
- ایجاد خروجیهای ناسازگار
محدودیتها
- هیچ کنترلی روی طول پالس وجود ندارد
- رنگها پایدار و دقیق نیستند
- روی آلومینیوم تقریباً غیرممکن است
- خروجی در زاویههای مختلف تغییر میکند
نتیجه:
برای حک رنگی قابلقبول مناسب نیست و استانداردهای صنعتی را پوشش نمیدهد.
۴. حکاکی رنگی با لیزرهای فایبر MOPA (استاندارد صنعتی رنگی واقعی)
این فناوری تنها روش قابل اتکا برای ایجاد رنگهای پایدار، دقیق و قابل تکرار روی فلزات است.
MOPA با قابلیت تنظیم Pulse Width، فرکانس، توان و انرژی پالس میتواند روی سطح فلز نانوساختارهایی ایجاد کند که باعث پراکندگی انتخابی نور و تشکیل رنگهای واقعی میشود.
سازوکار رنگسازی MOPA
- ایجاد Nanostructure روی سطح
- پخش سطحی نور (Surface Plasmon Effect)
- تشکیل نانولایههای اکسید بسیار کنترلشده
- کنترل دقیق حرارت و انرژی
مزایا
- ایجاد محدوده رنگی واقعی (طیف آبی، طلایی، سبز، بنفش و ترکیبی)
- پایداری بسیار بالا
- امکان تولید رنگ روی استیل، تیتانیوم و آلومینیوم آنادایز
- سرعت مناسب
- تکرارپذیری صنعتی
محدودیتها
- نیازمند تنظیمات تخصصی
- حساس به فوکوس دقیق
نتیجه:
تنها گزینه مناسب برای حکاکی رنگی صنعتی و پایه استانداردهای جهانی.
در این جدول، چهار روش اصلی حکاکی رنگی روی فلزات از نظر عملکرد، قابلیتهای رنگسازی، سازگاری با آلیاژها، پایداری خروجی و هزینه بررسی شدهاند. این جدول برای تصمیمگیری صنعتی طراحی شده است.
جدول مقایسهای جامع روشهای حکاکی رنگی با لیزر
| روش حکاکی | مکانیزم ایجاد رنگ | قابلیت روی آلومینیوم | تنوع رنگ | پایداری رنگ | سرعت تولید | هزینه تجهیزات | امکان صنعتی شدن |
|---|---|---|---|---|---|---|---|
| لیزر CO₂ | تغییر پوشش سطحی | فقط روی سطح آنادایز | کم | پایین | بالا | متوسط | محدود |
| لیزر UV | تغییرات میکرو–فتوشیمیایی | ممکن، محدود | متوسط (بنفش–آبی) | متوسط | پایین | بالا | متوسط |
| فایبر Q-Switched | اکسیداسیون غیرکنترلشده | تقریباً ناممکن | بسیار محدود | بسیار پایین | متوسط | پایین | ضعیف |
| فایبر MOPA | نانوساختار سطحی + اکسید کنترلشده | عالی روی آنادایز، متوسط روی خام | بسیار عالی | بسیار بالا | مناسب | متوسط–بالا | عالی |
جمعبندی جدول
- اگر هدف سرعت بدون کیفیت رنگ باشد → CO₂
- اگر هدف میکروماشینینگ با رنگ محدود باشد → UV
- اگر هدف رنگ واقعی، پایداری، تکرارپذیری، و استاندارد صنعتی باشد → فقط MOPA
چرا MOPA بهترین انتخاب برای حکاکی رنگی است؟
حکاکی رنگی در MOPA نه یک «افکت» بلکه یک فرآیند مهندسی سطح است. در MOPA شما پارامترهایی در اختیار دارید که هیچ فناوری دیگری ارائه نمیکند.
۱. کنترل طول پالس (Pulse Width Modulation)
در MOPA امکان تنظیم طول پالس از 10 تا 350 نانوثانیه وجود دارد. این قابلیت تعیین میکند:
- چه مقدار گرما به سطح منتقل شود
- آیا سطح وارد فاز اکسیداسیون شود
- یا وارد فاز نانوساختار شود
این دقیقترین روش کنترل رفتار آلیاژ فلزی است.
۲. کنترل انرژی پالس (Pulse Energy)
در حکاکی رنگی، انرژی کمتر از حد لازم = رنگ مات
انرژی بیش از حد = سوختگی
MOPA تنها فناوری است که انرژی هر پالس را دقیق تنظیم میکند.
۳. ایجاد نانوساختارهای Plasmonic
این نانوساختارها تعیین میکنند که کدام طول موجهای نور بازتاب داده شوند و کدام جذب شوند.
نتیجه این تعامل:
ایجاد رنگ واقعی بدون هیچگونه جوهر، روکش یا ماده اضافه.
۴. تکرارپذیری صنعتی
یکی از نکات کلیدی در خطوط تولید، تکرارپذیری است. در MOPA، چون پارامترها بهصورت دیجیتال کنترل میشوند، خروجی ۱۰ هزار قطعه اول و ۱۰ هزار قطعه بعدی یکسان است.
۵. گستره رنگ بسیار وسیع
در استیل میتوان رنگهای زیر را ایجاد کرد:
- آبی
- طلایی
- بنفش
- سبز
- سرمهای
- رزگلد
- طیفهای ترکیبی
روی آلومینیوم (خصوصاً آنادایز):
- آبی
- سبز
- طلایی
- بنفش ملایم
- رنگهای سابتل برای لوگو و طرحهای تزئینی
۶. هزینه منطقی نسبت به خروجی
قیمت لیزر UV یا سامانههای نانوفتوشیمی ۲ تا ۵ برابر MOPA است، اما خروجی رنگی MOPA بسیار پایدارتر و صنعتیتر است.

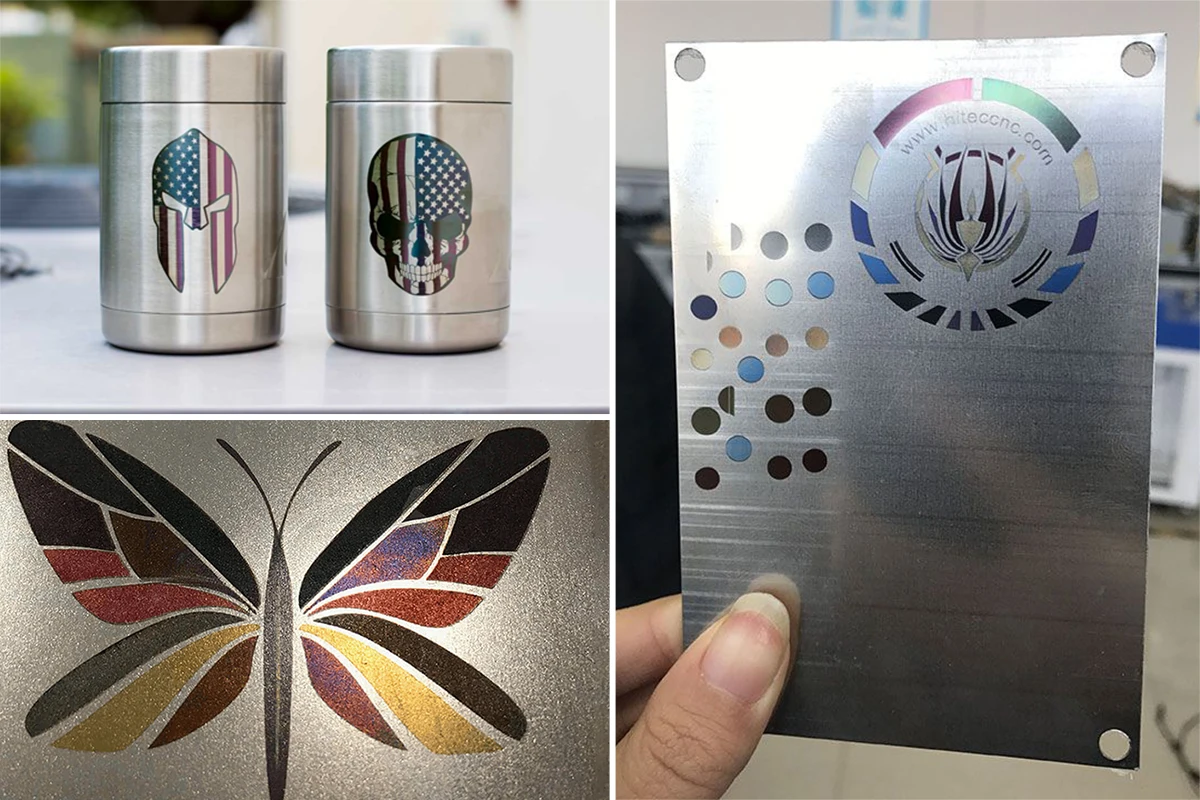

حکاکی رنگی MOPA روی فلزات مختلف
حکاکی رنگی روی استیل
بهترین و کاملترین طیف رنگ در استیل قابل دستیابی است. سطح نسبت به نانوساختاردهی بسیار واکنشپذیر است.
حک رنگی روی آلومینیوم
دو حالت اصلی:
- آلومینیوم آنادایز → بهترین خروجی
- آلومینیوم خام → امکان محدود (طیف کم و وابسته به آلیاژ)
در کاربردهای صنعتی، معمولاً حک رنگی روی آلومینیوم آنادایز انجام میشود.
حتما بخوانید: راهنمای جامع حکاکی روی آلومینیوم با لیزرهای MOPA (موپا)
حک رنگی روی تیتانیوم
رنگهای بسیار درخشان و متنوع تولید میشود.
از استیل هم بهتر رنگ میگیرد.
تنظیمات پایه برای حکاکی رنگی با MOPA
این بخش برای مهندسین و اپراتورها طراحی شده است.
سه جدول تنظیمات برای رنگهای اصلی ارائه میشود.
جدول ۱ – تنظیمات پایه برای رنگهای طیف آبی
| پارامتر | مقدار پیشنهادی |
|---|---|
| Power | 7–12% |
| Frequency | 150–200 kHz |
| Pulse Width | 20–40 ns |
| Speed | 200–350 mm/s |
| Fill | 0.02–0.03 |
جدول ۲ – تنظیمات پایه برای رنگهای طلایی / سبز
| پارامتر | مقدار |
|---|---|
| Power | 6–10% |
| Frequency | 80–130 kHz |
| Pulse Width | 30–50 ns |
| Speed | 250–450 mm/s |
جدول ۳ – تنظیمات پایه برای رنگهای بنفش
| پارامتر | مقدار |
|---|---|
| Power | 8–13% |
| Frequency | 160–220 kHz |
| Pulse Width | 15–30 ns |
| Speed | 180–300 mm/s |
خطاهای رایج در حکاکی رنگی و روش رفع آنها
مشکل ۱: ناهماهنگی رنگ
علت: فوکوس اشتباه
راهحل: فوکوس دقیق با آزمون نقطه (Spot Test)
مشکل ۲: تغییر رنگ در زاویه نور
علت: نانوساختار ناقص
راهحل: کاهش سرعت و افزایش Pulse Width
مشکل ۳: رنگپریدگی
علت: انرژی بیش از حد
راهحل: کاهش توان و فرکانس
Case Study صنعتی – حکاکی رنگی روی آلومینیوم آنادایز
وضعیت اولیه این پروژه به شرح زیر بوده است.
- قطعه: قاب آلومینیوم آنادایز مشکی
- نیاز مشتری: لوگوی رنگی با پایداری بالا در تولید انبوه
- چالشها:
- رنگپریدگی پس از ۴۸ ساعت تست UV
- ناهمگونی رنگ بین قطعات
- نرخ ضایعات ۱۵٪
- تغییر رنگ هنگام مشاهده در زاویههای مختلف
علتیابی فنی
بررسی اولیه نشان داد مشکل از پالسویدث بلند، فرکانس پایین و سرعت زیاد است. این ترکیب باعث تشکیل لایهی اکسید نامنظم و ناپایدار میشد و رنگ دوام کافی نداشت.
تنظیمات اصلاحشده
برای ایجاد ساختارهای رنگی پایدار روی سطح آنادایز، تنظیمات زیر انتخاب شد:
| پارامتر | مقدار نهایی |
|---|---|
| Power | 9% |
| Frequency | 180 kHz |
| Pulse Width | 22 ns |
| Speed | 220 mm/s |
| Fill | 0.02 |
منطق تنظیمات:
پالس کوتاه + فرکانس بالا = ایجاد نانوساختار یکنواخت و رنگ پایدار بدون سوختگی.
نتیجه تصحیح و خروجی
پس از اعمال تنظیمات جدید:
- پایداری کامل رنگ در تست UV به مدت ۴۸ ساعت
- یکنواختی ۹۸٪ در خروجی رنگ
- کاهش نرخ ضایعات از ۱۵٪ به ۲٪
- رنگ ثابت در زوایای مختلف نور
- بهبود واضح در لبهی خطوط و حذف هاله سفید
جمعبندی پروژه عملیاتی
این پروژه نشان داد که برای حکاکی رنگی روی آلومینیوم آنادایز، تنها لیزرهای MOPA قادرند با کنترل دقیق پالس، رنگهای:
- واقعی
- پایدار
- تکرارپذیر
- و کاملاً صنعتی
تولید کنند.
خلاصه و جمعبندی نهایی
حکاکی رنگی روی فلزات، بهویژه آلومینیوم و استیل، یک فرآیند «نمایشی» نیست؛ بلکه یک فرآیند مهندسی سطح است که نیازمند کنترل دقیق پالس و مدیریت رفتار حرارتی ماده است. بررسی تمامی روشهای موجود نشان میدهد:
- لیزر CO₂ فقط روی سطوح پوششدار عملکرد دارد و رنگها دوام کافی ندارند.
- لیزر UV دقت بالایی دارد اما سرعت و گستره رنگ آن محدود است.
- فایبر Q-Switched عملاً رنگ واقعی تولید نمیکند و خروجی آن پایدار نیست.
- تنها لیزرهای فایبر MOPA قادرند رنگهای واقعی، یکدست و صنعتی تولید کنند؛ زیرا طول پالس، انرژی هر پالس و فرکانس را بهصورت قابلکنترل در اختیار کاربر قرار میدهند.
برای بهدست آوردن یک حکاکی رنگی پایدار—چه در تولید انبوه، چه در کارگاه تخصصی—سه اصل کلیدی وجود دارد:
- پالس کوتاه + فرکانس بالا
برای ایجاد نانوساختارهای سطحی و رنگهای شفاف. - توان پایین و سرعت متوسط
برای جلوگیری از سوختگی و تغییر ناخواسته رنگ. - Fill و فوکوس دقیق
جهت دستیابی به یکنواختی و پایداری رنگ در تمام قطعه.
نتایج صنعتی نشان میدهد که با تنظیمات صحیح، MOPA میتواند:
- رنگهایی پایدار در تست UV
- یکنواختی ۹۵٪ تا ۹۸٪
- و کاهش شدید ضایعات تولید
ایجاد کند.
نتیجه نهایی:
اگر هدف شما حکاکی رنگی «واقعی، پایدار، قابلتکرار و صنعتی» است، لیزرهای MOPA تنها انتخاب منطقی و استاندارد جهانی هستند.
