هد لیزر فایبر مهمترین بخش دستگاه برش و جوشکاری لیزری است؛ بخشی که مستقیماً تعیین میکند کیفیت برش قطعه چگونه خواهد بود، جوش تا چه اندازه یکنواخت است و چه سرعتی در خط تولید قابلدستیابی است. بسیاری از مشکلاتی که اپراتورها با آن روبهرو هستند—مثل نوسان فوکوس، لبههای دندانهدار، پاشش زیاد، سوختگی لبه، یا کاهش سرعت—درواقع ریشه در نوع هد، تکنولوژی فوکوس، یا عدم سازگاری هد با توان سورس دارد.
درک تفاوت بین هدهای برش، هدهای جوشکاری، هدهای نوسانی (Wobble)، هدهای تمیزکاری، و همچنین شناخت تکنولوژیهای فوکوس دستی و اتوفوکوس، به شما کمک میکند هد متناسب با پروژه، ضخامت ورق، توان لیزر و نوع خط تولید را با دقت انتخاب کنید. این مقاله بهصورت کامل و فنی توضیح میدهد هد لیزر چیست، چه اجزایی دارد و چرا انتخاب نوع هد تا این اندازه بر کیفیت خروجی تأثیر میگذارد.
هد لیزر چیست و چه نقشی در عملکرد فایبر لیزر دارد؟
هد لیزر مجموعهای اپتومکانیکی است که وظیفه هدایت پرتو لیزر، فوکوس انرژی روی سطح قطعه و ایجاد شرایط پایدار برای برش، جوشکاری یا تمیزکاری را برعهده دارد. برخلاف تصور عمومی، هد فقط یک لنز ساده نیست؛ بلکه یک سیستم کامل شامل:
- فیبر کلاِمپ و ورودی لیزر (Fiber Interface)
- کالیماتور برای همراستاسازی پرتو
- لنز فوکوس (Focusing Lens)
- سنسور ارتفاع (Capacitive Sensor)
- مکانیزم فوکوس دستی یا اتوفوکوس
- نازل و مسیر گاز محافظ
- سیستم خنککاری (Air/Water Cooling)
- سیستم جلوگیری از آلودگی لنز (Protective Windows)
این اجزا در کنار هم وظیفه دارند پرتو لیزر را با کمترین اتلاف انرژی، بیشترین دقت و بهترین زاویه تابش به سطح متریال هدایت کنند.
نقش اصلی هد لیزر در عملکرد دستگاه عبارت است از:
۱. تنظیم دقیق فوکوس روی سطح کار
اگر فوکوس ۰.۱ میلیمتر هم جابهجا شود، کیفیت لبه، سرعت و عمق برش کاملاً تغییر میکند. هدهای نسل جدید اتوفوکوس با حرکت سرووموتور داخلی فوکوس را لحظهبهلحظه تنظیم میکنند.
۲. محافظت از لنزهای اصلی
هد دارای یک «لنز محافظ» یا Protective Window است که از آلودگی ناشی از پاشش فلز، بخار و دوده جلوگیری میکند.
۳. هدایت گاز محافظ (O₂, N₂, Air)
نوع نازل، قطر دهانه و تنظیم فشار گاز اثر مستقیم بر کیفیت لبه و سرعت دارد.
۴. کنترل فاصله هد با سطح کار
سنسور خازنی (Capacitive Sensor) با دقت میکرونی فاصله هد را کنترل میکند تا:
- برخورد هد با ورق اتفاق نیفتد
- فوکوس ثابت بماند
- کیفیت لبه یکنواخت باشد
۵. جبران ناهمواریهای ورق
ورقهای موجدار یا خمیده، مشکل رایج تولید هستند. هد هوشمند فاصله را پیوسته تنظیم میکند تا فوکوس در نقطه صحیح باقی بماند.
۶. تحمل توانهای مختلف لیزر
هدِ مخصوص 1kW با هد 6kW یا 15kW کاملاً متفاوت است؛ لنز، کولینگ، مسیر گاز و حتی جنس بدنه برای توانهای بالا تقویت شدهاند.
۷. نقش تعیینکننده در کیفیت نهایی برش، جوش یا تمیزکاری
نوع هد، زاویه پرتو، قطر فوکوس و سیستم گاز مستقیماً روی پارامترهای زیر اثر میگذارند:
- کیفیت لبه برش
- میزان پلیسه
- پایداری در توانهای بالا
- سرعت پیشروی
- کیفیت جوش و میزان پاشش
به همین دلیل انتخاب هد مناسب، معادل انتخاب کیفیت نهایی خروجی دستگاه است.
انواع هد HEAD لیزر فایبر
هدهای فایبر لیزر بسته به کاربرد، توان سورس، نوع فرآیند و تکنولوژی فوکوس، در چند گروه اصلی تقسیم میشوند. شناخت این دستهها برای انتخاب هد مناسب بسیار مهم است؛ زیرا هد اشتباه میتواند باعث کاهش سرعت، افت کیفیت یا حتی آسیب به لنز و فیبر شود. در ادامه، دستهبندی کامل هدهای مورد استفاده در صنعت برش، جوشکاری و تمیزکاری لیزری ارائه شده است.

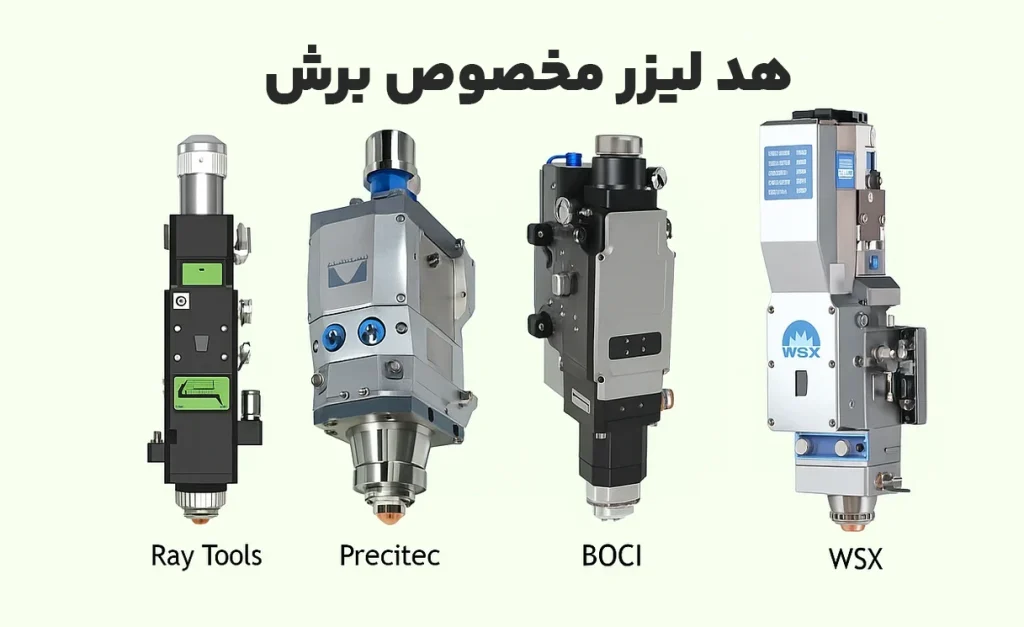

۱. هدهای برش لیزر (Fiber Laser Cutting Heads)
هدهای برش مهمترین گروه در میان هدهای فایبر لیزر هستند و بیشترین تنوع را دارند. این هدها قادرند پرتو لیزر را با دقت بالا روی سطح فلز فوکوس کنند و گاز محافظ را با فشار مناسب از نازل خارج کنند تا یک برش تمیز ایجاد شود.
۱.۱ هد برش دستی (Handheld Cutting Heads)
- مناسب دستگاههای پرتابل و برشهای سبک
- توان قابل تحمل: معمولاً 1000W–3000W
- کاربردها: برش تعمیراتی، برش نقطهای، پروژههای کوچک
- محدودیت: دقت پایینتر نسبت به CNC
۱.۲ هد برش CNC (Fixed CNC Cutting Heads)
- نصب روی دستگاههای برش ورق
- مناسب ضخامتهای 0.5mm تا 25mm (بسته به توان سورس)
- پشتیبانی از فوکوس دستی یا اتوفوکوس
- سازگار با سیستمهای کنترل عمق و ارتفاع
۱.۳ هد برش اتوماتیک یا اتوفوکوس (Auto-Focus Heads)
- تنظیم فوکوس با سرووموتور
- سرعت بالاتر، کیفیت یکنواختتر و مناسب ورقهای مختلف
- ضروری برای توانهای 2000W به بالا
- نمونهها:
- Raytools BM109، BM111
- WSX NC30
- Precitec ProCutter
۱.۴ هدهای High-Power برای توانهای 6kW تا 30kW
- ساختار اپتیکی تقویت شده
- شیشه محافظ چندلایه
- کولینگ قوی (آب + هوا)
- مناسب برش استیل، فولاد کربنی و آلومینیوم ضخیم
- برندهای حرفهای: Precitec، Raytools سری High-Power

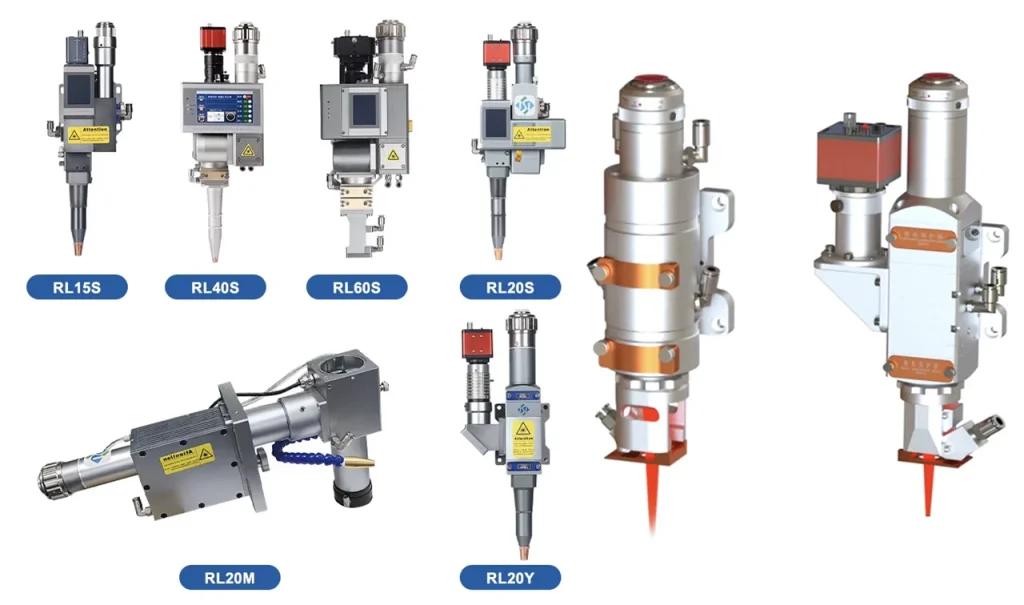

۲. هدهای جوشکاری لیزری (Fiber Laser Welding Heads)
هدهای جوشکاری فایبر لیزر بر اساس نوع فرآیند جوش و نوع حرکت پرتو دستهبندی میشوند.
۲.۱ هد جوش دستی (Handheld Welding Heads)
- پرتکرارترین و اقتصادیترین مدل
- اغلب دارای حالتهای: Welding / Cutting / Cleaning
- دارای سیستم Wobble (نوسان پرتو) برای کیفیت جوش بهتر
- توان قابل تحمل: 1000W–3000W
۲.۲ هد جوش اتوماتیک CNC
- نصب روی ربات یا CNC
- مناسب خطوط تولید صنعتی
- پایداری بسیار بالا
- امکان کنترل الگوهای نوسانی دقیق
۲.۳ هدهای جوش Wobble (نوسانی)
- افزایش عرض حوضچه جوش
- کاهش سوختگی و پاشش
- مناسب آلومینیوم، استیل نازک و متریالهای مشکلجوش
- قابل استفاده در توانهای 1500W تا 6000W
۲.۴ هد جوش چندکاربردی (Weld + Cut + Clean)
- مناسب کارگاهها و تولیدکنندگان کوچک
- امکان تعویض سریع نازل
- کاربرد در بازسازی قطعات و جوشکاریهای موقعیتی
۳. هدهای تمیزکاری لیزری (Laser Cleaning Heads)
هدهای تمیزکاری برای فرآیندهایی مثل اکسیدبرداری، زنگزدایی، رنگبرداری، چربیزدایی و آمادهسازی سطح استفاده میشوند.
۳.۱ هدهای تکمنظوره Cleaning
- طراحی سبک
- اسکنر داخلی پرسرعت
- مناسب توانهای 100W تا 300W
۳.۲ هدهای چندمنظوره Clean/Weld/Cut
- محبوب در دستگاههای پرتابل
- صرفهجویی اقتصادی برای کارگاههای کوچک
- امکان انتخاب حالت تمیزکاری سطح با پرتو اسکنشونده
۳.۳ هدهای Cleaning صنعتی و High-Power
- توانهای 500W تا 2000W
- مناسب صنایع خودرو، نفت و گاز و رنگبرداری گسترده
- سیستم کولینگ قوی و اسکنر مقاوم
جدول جامع انواع هد لیزر فایبر
| نوع هد لیزر | کاربرد اصلی | توان مناسب | نوع فوکوس | ویژگیهای کلیدی | بهترین برندها |
|---|---|---|---|---|---|
| هد برش دستی (Handheld Cutting) | برش سبک، کارهای تعمیراتی، کارگاه کوچک | 1000W – 3000W | فوکوس ثابت یا دستی | سبک، قیمت اقتصادی، مناسب برشهای ساده | WSX، Au3tech، Raytools دستی |
| هد برش CNC (Fixed Cutting Head) | برش ورق در دستگاههای CNC، تولید انبوه | 1000W – 6000W | دستی / اتوفوکوس | دقت بالا، کیفیت ثابت لبه، سازگار با سیستم کنترل ارتفاع | Raytools BM110، WSX NC20، Au3tech AC |
| هد برش اتوماتیک (Auto-Focus Cutting Head) | برش ورقهای ضخامت متغیر، سرعت بالا، تولید صنعتی | 1500W – 30kW | اتوفوکوس با سرووموتور | فوکوس لحظهای، مناسب توانهای بالا، کیفیت یکنواخت | Raytools BM109/111، WSX NC30، Precitec ProCutter |
| هد High-Power برای 6–30kW | برش سنگین، فولاد ضخیم، خطوط تولید بزرگ | 6000W – 30kW | اتوفوکوس پیشرفته | لنزهای مقاوم، کولینگ قوی، مسیر گاز تقویتشده | Precitec ProCutter HP، Raytools HP Series |
| هد جوشکاری دستی (Handheld Welding Head) | جوشکاری بدنه، استیل، آلومینیوم، تولیدات سبک | 1000W – 3000W | فوکوس ثابت یا Wobble | قابلیت جوش + برش + تمیزکاری، سبک و چندکاربرده | Au3tech، WSX، Raytools Wobble |
| هد جوش Wobble (نوسانی) | جوشکاری آلومینیوم، استیل نازک، پروژههای حساس | 1500W – 6000W | Wobble با الگوهای قابل تنظیم | کاهش سوختگی، عرض جوش بیشتر، کیفیت سطح بالاتر | Raytools Wobble، Au3tech WH، WSX WH سری |
| هد جوش CNC | خطوط رباتیک، تولید سری، جوشهای دقیق | 1500W – 8000W | فوکوس ثابت / Wobble | پایداری بالا، کنترل دقیق الگو، مناسب خطوط صنعتی | Precitec WeldMaster، Raytools CNC، WSX Weld |
| هد تمیزکاری لیزری (Cleaning Head) | زنگزدایی، رنگبرداری، چربیزدایی، آمادهسازی سطح | 100W – 300W | فوکوس ثابت / اسکنر | اسکنر داخلی، سبک، تمیزکاری سطحی سریع | P-Laser، Au3tech CL، Raytools Clean |
| هد تمیزکاری High-Power | پاکسازی عمیق، پروژههای وسیع صنعتی | 500W – 2000W | اسکنر صنعتی | کولینگ قوی، اسکنر مقاوم، مناسب خطوط کارخانه | P-Laser، CleanTech Industrial |
| هد چندمنظوره Clean/Weld/Cut | کارگاههای کوچک، اپراتورهای چندکاره | 1000W – 2000W | حالت چندکاربردی | صرفهجویی اقتصادی، امکان تعویض سریع نازل | Au3tech 3-in-1، WSX MultiHead |
ساختار فنی هدهای لیزر فایبر
ساختار هد لیزر فایبر ترکیبی از اجزای اپتیکی و مکانیکی دقیقی است که با هم کار میکنند تا انرژی لیزر را بدون اتلاف، با حداکثر دقت و در نقطهای مشخص روی سطح متریال متمرکز کنند. ورودی فیبر، کالیماتور، لنز فوکوس، شیشه محافظ، نازل و سیستم خروج گاز، سنسور ارتفاع و ماژول فوکوس (دستی یا اتوفوکوس) اجزای اصلی یک هد هستند. مسیر نور از لحظه ورود از طریق فیبر تا لحظه برخورد با قطعه باید کاملاً پایدار، همتراز و عاری از خطای اپتیکی باشد؛ بنابراین کوچکترین آلودگی، لرزش، تغییر دما یا ضعف در سیستم کولینگ میتواند روی کیفیت لبه برش، سرعت، عمق جوش و حتی عمر لنز تأثیر جدی بگذارد. به همین دلیل هدهای حرفهای، بهخصوص در توانهای بالا، از لنزهای چندلایه مقاوم به حرارت، سیستمهای کولینگ ترکیبی و ساختار مکانیکی تقویتشده استفاده میکنند.
در سطح عملکرد، هد لیزر علاوه بر هدایت و فوکوس پرتو، وظیفه مدیریت فاصله با قطعه، تنظیم فشار و جهت جریان گاز محافظ و محافظت از لنزهای اصلی را برعهده دارد. سنسور ارتفاع با دقت میکرونی، فاصله هد و نازل را نسبت به سطح کنترل میکند تا برش یکنواخت یا جوش پایدار ایجاد شود، حتی اگر ورق موجدار یا خم باشد. مسیر گاز از داخل نازل طوری طراحی شده که مواد مذاب را از نقطه فوکوس خارج کند و مانع برگشت حرارت به لنز شود. در هدهای جوشکاری و تمیزکاری، یک ماژول اسکن یا نوسان (Wobble/Scanner) نیز اضافه میشود که الگوهای حرکتی مختلف به پرتو میدهد و باعث افزایش کیفیت جوش یا یکنواختی تمیزکاری میشود. در مجموع، ساختار فنی هد لیزر یک سیستم پیچیده و حساس است که پایداری فرآیند، دقت اپتیک و کیفیت خروجی دستگاه را تعیین میکند.
جدول کامل اجزای هد لیزر فایبر و نقش هرکدام
| بخش هد لیزر | نقش و توضیح فنی |
|---|---|
| ورودی فیبر (Fiber Interface) | محل ورود انرژی لیزر؛ سازگار با QBH/QCS؛ همترازی دقیق برای جلوگیری از سوختگی ورودی. |
| کالیماتور (Collimator) | تبدیل نور خروجی از فیبر به پرتو موازی؛ کاهش پراکندگی و افزایش دقت فوکوس. |
| لنز فوکوس (Focusing Lens) | تجمع انرژی در نقطه فوکوس برای برش/جوش/تمیزکاری؛ معمولاً از جنس Fused Silica یا ZnSe در توانهای بالا. |
| لنز محافظ (Protective Window) | محافظت از لنز فوکوس در برابر آلودگی، پاشش و دود؛ مصرفی و قابلتعویض. |
| ماژول فوکوس (Manual/Auto Focus) | کنترل موقعیت لنز فوکوس؛ در مدل اتوفوکوس با سرووموتور تنظیم لحظهای انجام میشود. |
| سنسور ارتفاع (Capacitive Sensor) | کنترل فاصله نازل و سطح کار با دقت میکرونی؛ جبران ناهمواری ورق؛ جلوگیری از برخورد هد. |
| سیستم گاز محافظ (Gas Path & Nozzle) | هدایت گاز N₂/O₂/Air روی نقطه فوکوس؛ تعیین کیفیت لبه و سرعت برش؛ نازلهای تکلایه و دولایه. |
| سیستم کولینگ (Cooling System) | جلوگیری از افزایش دما؛ در توانهای بالا ترکیبی از آب/هوا؛ حیاتی برای لنز و بدنه. |
| ماژول Wobble / Scanner | مخصوص هدهای جوش یا تمیزکاری؛ ایجاد الگوهای حرکتی پرتو (دایرهای، خطی، بیضوی). |
| بدنه و ساختار مکانیکی | ساختهشده از آلیاژهای مقاوم؛ مدیریت حرارتی؛ جلوگیری از لرزش و اعوجاج اپتیک. |
تفاوت هدهای فوکوس دستی و اتوفوکوس
در هدهای لیزر فایبر، فوکوس تعیین میکند که انرژی لیزر دقیقاً در چه نقطهای روی سطح قطعه متمرکز شود. کوچکترین خطا در فوکوس میتواند باعث افت کیفیت لبه، کاهش سرعت برش، افزایش مصرف نازل یا حتی ایجاد پاشش در جوشکاری شود. هدهای فوکوس دستی و اتوفوکوس هر دو همین وظیفه را انجام میدهند، اما نحوه تنظیم و پایداری آنها متفاوت است. در هدهای فوکوس دستی، اپراتور باید فاصله فوکوس را متناسب با ضخامت و نوع ورق تنظیم کند؛ بنابراین این هدها مناسب کارگاههایی هستند که با ضخامت ثابت یا توان کم کار میکنند. در مقابل، هدهای اتوفوکوس با استفاده از سرووموتور داخلی و سنسورهای دقیق، فوکوس را بهصورت لحظهای و خودکار تغییر میدهند و خود را با ضخامتهای متفاوت، سرعت بالا و شرایط پویا در تولید سازگار میکنند.
این تفاوت در عمل تأثیر بسیار بزرگی ایجاد میکند. هدهای فوکوس دستی برای دستگاههای زیر 2000 وات و پروژههایی با حجم کم مناسباند، اما در خطوط صنعتی، توانهای 3000 وات به بالا، یا ورقهایی با ضخامت متغیر، اتوفوکوس یک ضرورت است. استفاده از هدهای اتوفوکوس باعث افزایش سرعت، کاهش خطای انسانی، پایداری در برش طولانی، و کیفیت یکنواخت میشود. بهخصوص در توانهای بالا، تغییر دما، انبساط قطعه و تلورانس ورق باعث تغییر موقعیت فوکوس میشود؛ در این شرایط فقط هد اتوفوکوس میتواند فاصله کانونی را بهصورت لحظهای اصلاح کند. بهطور کلی، اتوفوکوس انتخاب حرفهای برای تولید انبوه و بازدهی صنعتی است.
جدول مقایسه هدهای فوکوس دستی و اتوفوکوس
| ویژگی | فوکوس دستی (Manual Focus) | اتوفوکوس (Auto Focus) |
|---|---|---|
| نحوه تنظیم فوکوس | توسط اپراتور، ثابت | خودکار با سرووموتور |
| سرعت تنظیم | کند – نیاز به توقف | بسیار سریع (در میلیثانیه) |
| پایداری فرآیند | متوسط – وابسته به تجربه اپراتور | بسیار بالا – تنظیم لحظهای |
| کاربرد مناسب | ضخامت ثابت، توان زیر 2kW | ورقهای متنوع، توانهای 3kW تا 30kW |
| کیفیت لبه برش | خوب اما متغیر | یکنواخت و صنعتی |
| بازدهی در تولید انبوه | پایین | بسیار بالا |
| حساسیت به تغییر دما و انبساط | زیاد | کم |
| مناسب برای جوشکاری Wobble | خیر | بله |
| مناسب برای خطوط رباتیک | محدود | کاملاً مناسب |
| هزینه اولیه | کمتر | بیشتر اما با بهرهوری بالاتر |
جمعبندی
هد لیزر فایبر یکی از تعیینکنندهترین اجزای دستگاههای برش، جوش و تمیزکاری لیزری است؛ بخشی که کیفیت نهایی خروجی، سرعت تولید، میزان پایداری فرآیند و حتی عمر لنز و فیبر را مشخص میکند. شناخت انواع هدها—از هدهای مخصوص برش تا هدهای جوشکاری نوسانی و هدهای تمیزکاری—به شما امکان میدهد برای هر پروژه، متریال و توان سورس، انتخابی دقیق و هدفمند داشته باشید. درک ساختار فنی هد نیز ضروری است، زیرا این ساختار است که تعیین میکند پرتو لیزر چگونه کالیمیت، فوکوس و در نهایت روی سطح قطعه اعمال شود. ورودی فیبر، کالیماتور، لنز فوکوس، نازل، سنسور ارتفاع و سیستم گاز محافظ هرکدام نقشی حیاتی در ایجاد یک فرآیند پایدار دارند.
تفاوت بین هدهای فوکوس دستی و اتوفوکوس نیز یکی از عوامل کلیدی در انتخاب هد مناسب است. هدهای دستی برای دستگاههایی با توان پایینتر یا پروژههای محدود مناسباند، اما در خطوط صنعتی و توانهای بالای ۳ تا ۳۰ کیلووات، هدهای اتوفوکوس با سرووموتور داخلی، سرعت و کیفیت یکنواختتری ارائه میدهند. جدولهای ارائهشده در مقاله دیدی سریع و کاربردی از نقش اجزا، نحوه عملکرد و تفاوتهای فنی این هدها به شما میدهد تا بتوانید براساس نیاز واقعی، بهترین انتخاب را برای دستگاه خود انجام دهید.
