در سالهای اخیر، عبارت MOPA Laser بیش از هر زمان دیگری در میان کاربران دستگاههای حکاکی و مارکینگ شنیده میشود. دلیل این محبوبیت ساده است: دقت، کنترل و توانایی منحصربهفرد در ایجاد نقشها و رنگهای مختلف روی فلزات. اما واقعاً سورس لیزر MOPA چیست و چه تفاوتی با سورسهای فایبر معمولی دارد؟
در این مقاله بهصورت فنی و تحلیلی بررسی میکنیم که MOPA چگونه کار میکند، چه مزایا و محدودیتهایی دارد و چرا در برخی کاربردها از لیزرهای CW یا Q-Switched عملکرد بهتری ارائه میدهد.
مفهوم و ساختار سورس MOPA
واژه MOPA مخفف عبارت Master Oscillator Power Amplifier است و ساختار آن دقیقاً همان چیزی است که نامش نشان میدهد:
- Master Oscillator (نوسانساز اصلی): تولیدکنندهی پالسهای لیزری با ویژگیهای قابل تنظیم مانند طول پالس و نرخ تکرار.
- Power Amplifier (تقویتکننده توان): وظیفه دارد همان پالسها را بدون تغییر در شکل یا کیفیت، تقویت و به سطح توان نهایی برساند.
در واقع، MOPA همان ساختار دومرحلهای از لیزر فایبر است که به کاربر کنترل دقیقتری بر انرژی و زمانبندی پالسها میدهد. این تفاوت کلیدی باعث میشود لیزرهای MOPA در فرآیندهایی که ظرافت و کنترل حرارت اهمیت دارد، عملکردی بیرقیب داشته باشند.

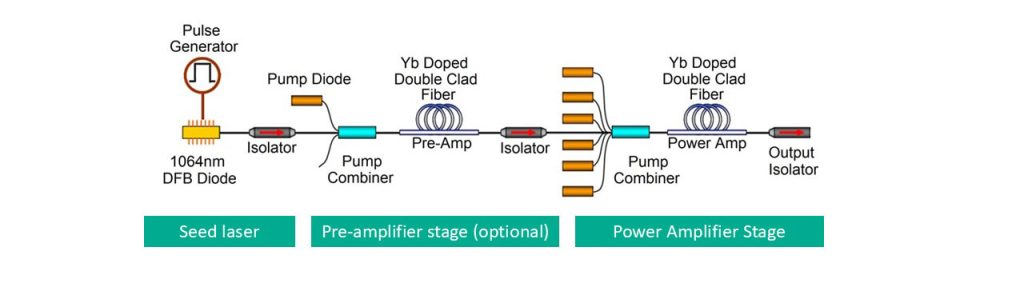

نحوه عملکرد لیزر MOPA
فرآیند تولید پرتو در سورس MOPA را میتوان در پنج گام اصلی خلاصه کرد:
- تولید پالس اولیه (Master Oscillator): لیزر دیودی یا فایبری کوچک، پرتو اولیه یا «Seed Pulse» را ایجاد میکند.
- کنترل الکترونیکی پارامترهای پالس: تنظیم طول پالس (۲ تا ۵۰۰ نانوثانیه)، نرخ تکرار (۲۰ کیلوهرتز تا ۱ مگاهرتز)، و انرژی خروجی انجام میشود.
- تقویت سیگنال (Power Amplifier): پرتو اولیه در فیبر آلاییده به «ایتربیوم» تقویت میشود تا توان خروجی بالا رود.
- خروج پرتو لیزر: پرتو تقویتشده با همان مشخصات زمانی و ساختاری از دستگاه خارج میشود.
- فرآیند اثرگذاری بر ماده: با تغییر پارامترها، میتوان خروجی را برای حکاکی دقیق، رنگی یا حتی برش نازک تنظیم کرد.
پالسهای کوتاه موجب حکاکی تیز و بدون حرارت میشوند، درحالیکه پالسهای بلندتر یا نرخ تکرار بالاتر برای مارکینگ رنگی یا حذف لایههای سطحی کاربرد دارند.
مزایا و محدودیتهای لیزر MOPA
مزایا:
- قابلیت تنظیم طول پالس: از ۲ تا ۵۰۰ نانوثانیه، برای کنترل دقیق بر اثر حرارتی روی مواد حساس.
- کنتراست و وضوح بالا: حکاکی شفاف و خوانا روی فلزات و پلاستیکها.
- امکان حکاکی رنگی: از طریق تنظیم دقیق توان و فرکانس، لایه اکسیدی نازکی روی سطح فلز ایجاد میشود که رنگهای مختلف (طلایی، آبی، بنفش و غیره) را بازتاب میدهد.
- طول عمر و نگهداری کم: عمر کاری تا ۱۰۰٬۰۰۰ ساعت و سیستم خنککنندهی هوا (Air Cooling) مشابه لیزرهای فایبر استاندارد.
محدودیتها:
- قیمت بالاتر: فناوری پیچیدهتر باعث افزایش هزینه اولیه نسبت به مدلهای Q-Switched میشود.
- سرعت پایینتر در مارکینگ رنگی: برای دستیابی به رنگهای دقیق، نیاز به فرکانس بالا و عبورهای متعدد است.
تفاوت MOPA با سایر انواع لیزر
MOPA در برابر Q-Switched Fiber Laser
هر دو از یک نوع محیط فعال (فیبر ایتربیوم) استفاده میکنند، اما کنترل پالس در آنها متفاوت است:
| ویژگی | Q-Switched | MOPA |
|---|---|---|
| طول پالس | ثابت (حدود ۱۰۰ نانوثانیه) | متغیر (۲ تا ۵۰۰ نانوثانیه) |
| نرخ تکرار | ۲۰–۱۰۰ کیلوهرتز | ۲۰ کیلوهرتز تا ۱ مگاهرتز |
| کنترل کاربر | محدود | کامل بر زمان و انرژی پالس |
| کاربرد | حکاکی عمیق روی فلزات | حکاکی رنگی و دقیق روی فلز و پلاستیک |
| طول عمر | ۳۰–۵۰ هزار ساعت | تا ۱۰۰ هزار ساعت |
MOPA در برابر دیود لیزر
دیود لیزرها از منبع نیمههادی استفاده میکنند و توان پایینتری دارند. برای مواد نرم (چوب، چرم، پارچه) مناسباند، در حالیکه MOPA مخصوص فلزات و پلاستیکهای صنعتی است.
MOPA در برابر CO₂ لیزر
CO₂ لیزرها با طولموج ۱۰.۶ میکرومتر کار میکنند و برای مواد غیر فلزی (چوب، پلکسی، لاستیک) ایدهآلاند. اما برای فلزات کارایی ندارند، چون نور در سطح فلز بازتاب میشود.
در مقابل، MOPA با طولموج حدود ۱۰۶۴ نانومتر طراحی شده تا بهخوبی با فلزات و پلیمرها تعامل کند.
| نوع لیزر | طولموج | نوع پالس | کاربرد اصلی | حکاکی رنگی |
|---|---|---|---|---|
| MOPA | 1064 nm | پالسی قابل تنظیم | فلزات و پلاستیکها | دارد |
| Q-Switched | 1064 nm | پالسی ثابت | حکاکی عمیق فلزات | محدود |
| Diode | 810–980 nm | پیوسته | مواد آلی نرم | ندارد |
| CO₂ | 10.6 µm | پیوسته | مواد غیر فلزی | ندارد |

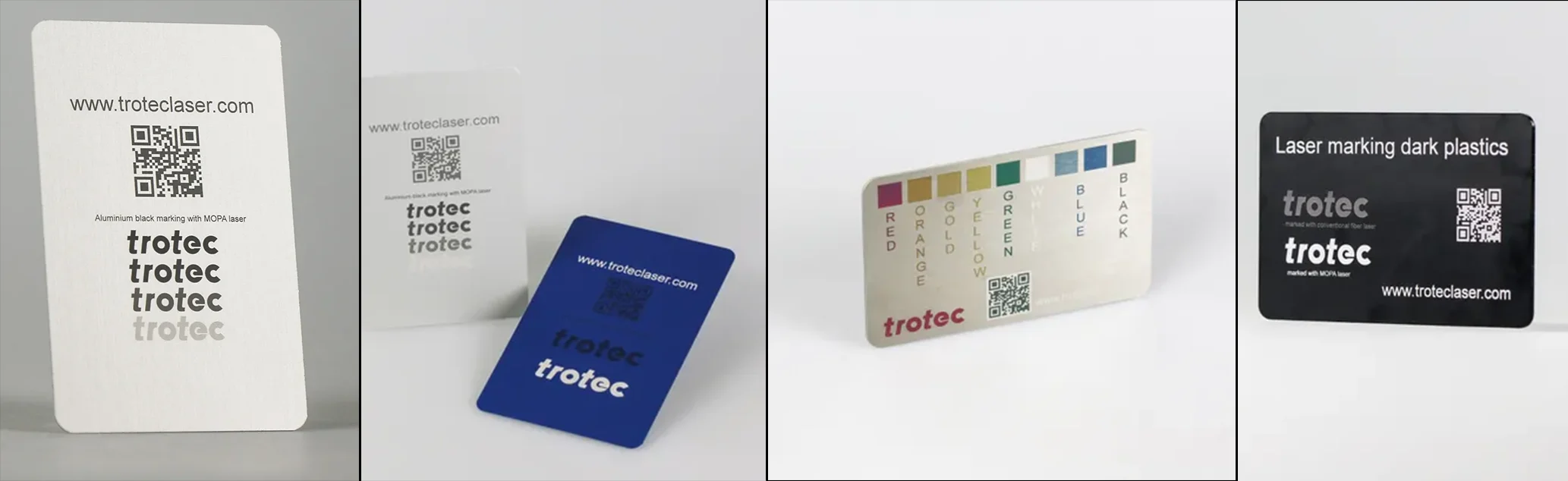

کاربردهای صنعتی سورس MOPA
- مارکینگ رنگی روی فلزات:
تنظیم دقیق پالس و فرکانس باعث تشکیل لایههای اکسیدی نازک میشود که طیف رنگی متنوعی را ایجاد میکند. این روش در صنایع جواهر، ساعتسازی، و بستهبندی لوکس کاربرد دارد. - مارکینگ سیاه روی آلومینیوم آنودایز:
مناسب برای محصولات الکترونیکی و تجهیزات مصرفی که نیاز به علامتهای خوانا و غیر بازتابنده دارند. - مارکینگ تجهیزات پزشکی:
تولید علائم زیستی مقاوم در برابر خوردگی و استریلسازی، طبق استانداردهای صنعتی پزشکی. - لیزر ابلیشن (حذف پوشش):
برای حذف لایه رنگ در پنلهای خودرویی یا قطعات با نور پسزمینه. - حکاکی جواهرات و فلزات گرانبها:
با دقت بالا و امکان ایجاد رنگ و طرح سفارشی. - برش فلزات نازک:
برای ساخت تگ، نامپلیت، قطعات الکترونیکی یا شابلونهای دقیق.
۶. جمعبندی
سورس لیزر MOPA را میتوان نسل پیشرفته لیزرهای فایبر دانست که با ترکیب دو بخش نوسانساز و تقویتکننده، امکان کنترل کامل بر پارامترهای پالس را فراهم میکند. این ویژگیها باعث میشود لیزرهای MOPA گزینهای ایدهآل برای مارکینگ دقیق، حکاکی رنگی، و کاربردهای ظریف صنعتی باشند.
در مقایسه با لیزرهای CW یا Q-Switched، فناوری MOPA نهتنها خروجی زیباتر و دقیقتر تولید میکند، بلکه در بسیاری از پروژهها موجب کاهش ضایعات و افزایش بهرهوری نیز میشود.
