اگر به لبه‌های صاف و دقیق قطعات فلزی برش‌خورده با لیزر نگاه کنید، ممکن است این سؤال مطرح شود که دستگاه لیزر برش فلزات چگونه می‌تواند ورق‌هایی از جنس فولاد، استیل، آلومینیوم یا سایر فلزات را بدون تماس مستقیم ابزار برش دهد؟
در این دستگاه، یک پرتو لیزر با انرژی بالا روی نقطه‌ای بسیار کوچک از سطح فلز متمرکز می‌شود. انرژی پرتو باعث گرم شدن، ذوب یا در برخی شرایط تبخیر موضعی فلز شده و هم‌زمان گاز کمکی مواد مذاب را از محل برش خارج می‌کند. حرکت کنترل‌شده هد لیزر نیز مسیر برش را مطابق طرح موردنظر ایجاد می‌کند.
اجزای اصلی دستگاه لیزر برش فلزات
برای درک بهتر نحوه عملکرد دستگاه، ابتدا باید اجزای اصلی آن را شناخت.
منبع لیزر
منبع لیزر وظیفه تولید پرتو را بر عهده دارد. در بسیاری از دستگاه‌های جدید برش فلزات از لیزر فایبر استفاده می‌شود؛ زیرا طول موج آن برای بسیاری از فلزات مناسب است و امکان انتقال پرتو از طریق فیبر نوری وجود دارد.
نوع و توان منبع لیزر باید متناسب با جنس فلز، ضخامت قطعه و سرعت موردنیاز انتخاب شود.

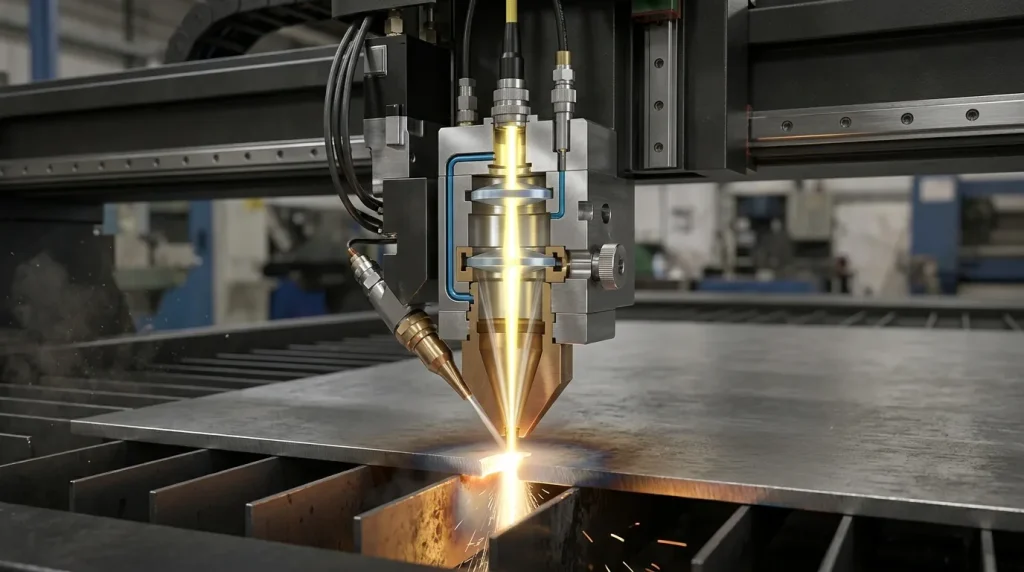

هد برش
پرتو تولیدشده وارد هد برش می‌شود. داخل هد، مجموعه‌ای از قطعات اپتیکی مانند لنزهای کالیماسیون و فوکوس وجود دارد که پرتو را آماده و روی سطح فلز متمرکز می‌کنند.
تنظیم صحیح فاصله هد نسبت به قطعه نیز نقش مستقیمی در کیفیت برش دارد.
لنز فوکوس
پرتوی لیزر پیش از رسیدن به فلز روی یک نقطه بسیار کوچک متمرکز می‌شود. هرچه تمرکز انرژی در نقطه موردنظر دقیق‌تر باشد، چگالی توان بیشتری ایجاد شده و فرایند برش بهتر کنترل می‌شود.
آلودگی یا آسیب‌دیدگی لنز و شیشه محافظ می‌تواند باعث کاهش توان مؤثر و افت کیفیت برش شود.
نازل و گاز کمکی
نازل در پایین هد قرار گرفته و گاز کمکی را به محل برش هدایت می‌کند.
بسته به نوع فلز و فرایند برش، معمولاً از گازهایی مانند اکسیژن یا نیتروژن استفاده می‌شود. وظیفه گاز می‌تواند شامل خارج کردن مواد مذاب، کمک به فرایند برش و کنترل کیفیت لبه باشد.
برای آشنایی بیشتر با با نازل لیزر میتوانید مقاله ی انتخاب نازل مناسب برای برش لیزری چه اهمیتی دارد؟ را مطالعه کنید.
دستگاه لیزر برش فلزات چگونه کار می‌کند؟
عملکرد دستگاه لیزر برش فلزات را می‌توان مرحله‌به‌مرحله بررسی کرد.
1. تولید پرتو لیزر
فرایند از منبع لیزر آغاز می‌شود. انرژی الکتریکی در منبع به یک پرتو نوری بسیار متمرکز و کنترل‌شده تبدیل می‌شود.
در دستگاه‌های فایبر، این پرتو از طریق فیبر نوری به هد برش منتقل می‌شود.

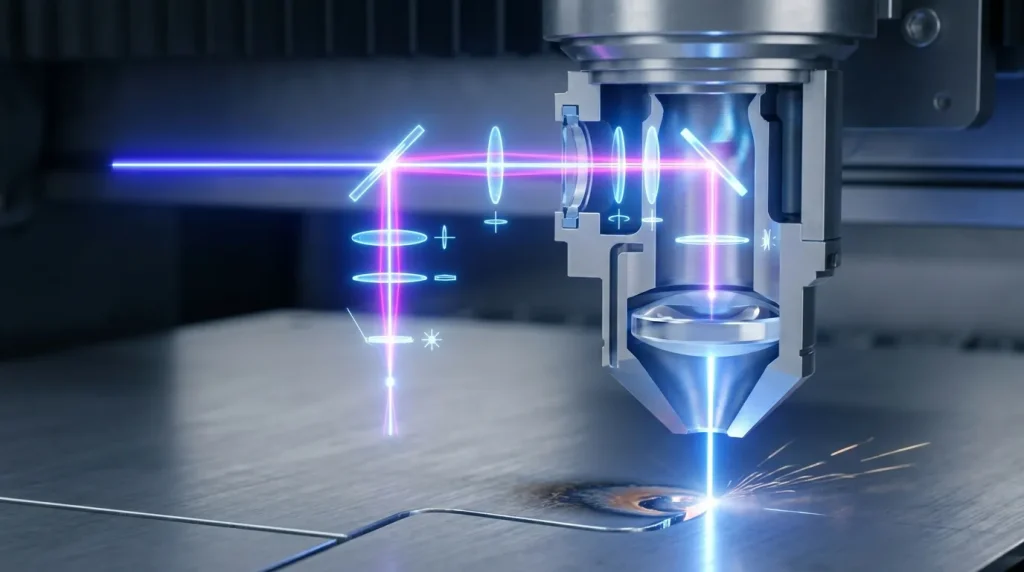

2. هدایت و متمرکز کردن پرتو
پرتو وارد سیستم اپتیکی هد می‌شود و پس از عبور از مجموعه لنزها روی سطح فلز فوکوس می‌شود.
در این مرحله، انرژی زیادی در مساحتی بسیار کوچک متمرکز می‌شود. موقعیت نقطه فوکوس یکی از عوامل مهم در دستیابی به برش مناسب است.
3. گرم و ذوب شدن فلز
هنگامی که پرتو متمرکز به سطح فلز می‌رسد، دمای ناحیه موردنظر به‌سرعت افزایش پیدا می‌کند.
بسته به نوع فلز، توان دستگاه و تنظیمات فرایند، ماده می‌تواند ذوب شود و در برخی شرایط بخشی از آن تبخیر شود.
هدف اصلی ایجاد یک شیار باریک در مسیر تعریف‌شده است.
4. خروج مواد مذاب توسط گاز
تابش لیزر به‌تنهایی تمام فرایند را انجام نمی‌دهد. گازی که از نازل خارج می‌شود، مواد مذاب را از شیار برش بیرون می‌راند.
اگر فشار گاز، نوع گاز یا وضعیت نازل مناسب نباشد، ممکن است لبه قطعه دارای پلیسه، سوختگی یا کیفیت نامناسب شود.
5. حرکت هد توسط سیستم CNC
پس از ایجاد نقطه برش، هد لیزر طبق مسیری که در نرم‌افزار تعریف شده حرکت می‌کند.
کنترل CNC امکان ایجاد خطوط مستقیم، منحنی‌ها و شکل‌های پیچیده را فراهم می‌کند. بنابراین ابزار مکانیکی مستقیماً با قطعه تماس ندارد و مسیر برش توسط حرکت کنترل‌شده پرتو شکل می‌گیرد.
چه عواملی کیفیت برش لیزر فلزات را تعیین می‌کنند؟
عملکرد مناسب دستگاه لیزر برش فلزات فقط به توان منبع بستگی ندارد. چند عامل باید هم‌زمان به‌درستی تنظیم شده باشند.
| عامل | تأثیر بر فرایند |
|---|---|
| توان لیزر | تعیین توانایی دستگاه برای پردازش جنس و ضخامت‌های مختلف |
| سرعت برش | سرعت بسیار زیاد یا کم می‌تواند کیفیت لبه را کاهش دهد |
| موقعیت فوکوس | روی تمرکز انرژی و شکل شیار برش اثر می‌گذارد |
| نوع گاز | بر کیفیت لبه و فرایند خروج مواد مذاب تأثیر دارد |
| فشار گاز | به خارج شدن مناسب مواد مذاب کمک می‌کند |
| وضعیت نازل | روی جهت و یکنواختی جریان گاز اثر دارد |
| سلامت لنز و شیشه محافظ | از افت توان و اختلال در مسیر پرتو جلوگیری می‌کند |
| جنس و ضخامت فلز | تنظیمات مناسب دستگاه را مشخص می‌کند |
به همین دلیل نمی‌توان برای همه فلزات و ضخامت‌ها از یک تنظیم ثابت استفاده کرد.
دستگاه لیزر چه فلزاتی را می‌تواند برش دهد؟
بسته به نوع دستگاه، توان لیزر و مشخصات فنی آن، امکان برش فلزاتی مانند موارد زیر وجود دارد:
- فولاد کربنی
- فولاد ضدزنگ یا استیل
- آلومینیوم
- برنج
- مس و برخی آلیاژها، در صورت سازگاری سیستم
توانایی واقعی دستگاه برای برش هر فلز و ضخامت باید بر اساس مشخصات منبع لیزر و اطلاعات ارائه‌شده توسط سازنده بررسی شود.
چرا لیزر برای برش فلزات دقیق است؟
در برش مکانیکی، ابزار مستقیماً با قطعه تماس دارد؛ اما در دستگاه لیزر، انرژی توسط پرتو به سطح منتقل می‌شود.
این ویژگی امکان ایجاد شیار برش باریک و کنترل دقیق مسیر حرکت را فراهم می‌کند. البته کیفیت نهایی همچنان به عواملی مانند فوکوس، سرعت، توان، گاز کمکی، سلامت قطعات اپتیکی و تنظیم صحیح دستگاه وابسته است.
نقش قطعات مصرفی در عملکرد دستگاه
حتی یک دستگاه لیزر برش فلزات قدرتمند نیز در صورت خرابی یا آلودگی قطعات مصرفی نمی‌تواند کیفیت مناسبی ارائه دهد.
قطعاتی مانند نازل، شیشه محافظ، لنز و سرامیک هد باید به‌صورت دوره‌ای بررسی شوند. برای مثال، نازل آسیب‌دیده ممکن است جریان گاز را از حالت مناسب خارج کند و آلودگی شیشه محافظ نیز می‌تواند انتقال پرتو را مختل کند.
به همین دلیل نگهداری صحیح قطعات مصرفی بخشی از فرایند حفظ کیفیت برش است.
همچنین بررسی دوره‌ای و نگهداری قطعات مصرفی دستگاه لیزر به حفظ عملکرد پایدار دستگاه کمک می‌کند.
نکات ایمنی هنگام کار با دستگاه لیزر برش فلزات
دستگاه‌های برش لیزری صنعتی تجهیزات پرتوان هستند و کار با آن‌ها باید بر اساس دستورالعمل سازنده و توسط اپراتور آموزش‌دیده انجام شود.
وجود تابش لیزر، تجهیزات الکتریکی پرتوان، قطعات متحرک، گازهای تحت فشار، دود و ذرات حاصل از برش باعث می‌شود استفاده صحیح از سیستم‌های حفاظتی، تهویه و تجهیزات ایمنی اهمیت زیادی داشته باشد.
سیستم‌های حفاظتی دستگاه نباید غیرفعال یا دور زده شوند و تعمیر بخش‌های اپتیکی یا منبع لیزر نیز باید توسط فرد متخصص انجام شود.
نتیجه‌گیری
در پاسخ به سؤال «دستگاه لیزر برش فلزات چگونه کار می‌کند؟» می‌توان گفت اساس کار دستگاه بر تمرکز یک پرتو پرانرژی روی سطح فلز است. پرتو باعث گرم شدن و ذوب موضعی ماده می‌شود، گاز کمکی مواد مذاب را خارج می‌کند و سیستم CNC مسیر حرکت هد را کنترل می‌کند.
بااین‌حال، کیفیت نهایی برش فقط به توان دستگاه وابسته نیست. نوع منبع لیزر، وضعیت لنز و نازل، نقطه فوکوس، سرعت، فشار و نوع گاز و جنس فلز همگی بر نتیجه نهایی تأثیر دارند. نگهداری صحیح این اجزا نیز برای حفظ کیفیت و عملکرد پایدار دستگاه ضروری است.
